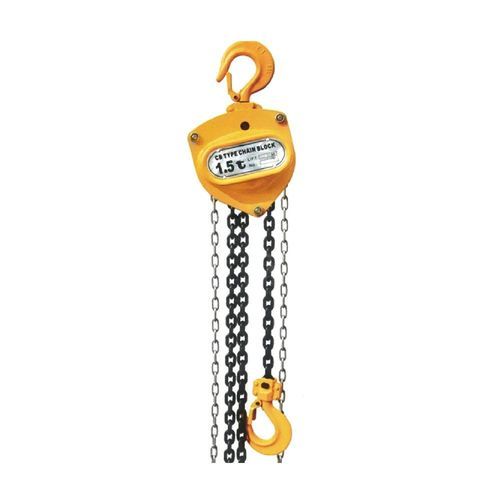

Polipasto de cadena manual HSC-CB

de manopara uso intensivocompacto

Descripción general del producto
El polipasto de cadena manual HSC-CB ofrece capacidades de elevación manual desde 0,5 t hasta 20 t, con versiones de servicio pesado de 30 t y 50 t. El equipo cuenta con un disco de freno fiable, cadena de carga de acero aleado de alta calidad, cadena manual galvanizada y ganchos forjados tratados térmicamente para una larga vida útil. Las series CB-I (1T–10T) cubren distintas capacidades, alturas de elevación y configuraciones para aplicaciones industriales.

Introducción

• Carga de trabajo: 0,5 t a 20 t; versiones pesadas: 30 t y 50 t.
• Diseño compacto y resistente conforme a las normas internacionales pertinentes.
• Disco de freno fiable para retención segura de la carga.
• Cadena de carga de acero aleado de alta calidad; número de ramales según modelo.
• Cadena manual galvanizada para resistencia a la corrosión.
• Ganchos forjados y tratados térmicamente para alta resistencia y larga vida útil.

Parámetros
MODELO | CB-I 1T | CB-I 1.5T | CB-I 2T | CB-I 3T | CB-I 5T | CB-I 10T
CAPACIDAD (t) | 1 | 1,5 | 2 | 3 | 5 | 10
Altura de elevación (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3
Cadena de carga - Nº de ramales | 1 | 1 | 1 | 1 | 2 | 4
Dimensión de la cadena | 6×18 | 7,1×21 | 8×24 | 10×30 | 9×27 | 10×30
Fuerza de tracción (kg) | 250 | 265 | 335 | 372 | 360 | 380
Peso N.W / G.W (kg) | 14,5 / 15 | 16,5 / 17 | 19,5 / 20,1 | 32 / 34 | 41,1 / 43,6 | 75,7 / 79,1
Dimensión (mm) A | 149 | 176 | 176 | 231 | 249 | 463
Dimensión (mm) B | 153 | 173 | 173 | 185 | 185 | 185
Dimensión (mm) C | 29 | 35 | 35 | 39 | 49 | 54
Dimensión (mm) D | 41 | 51 | 51 | 49 | 67 | 75
Hmin (mm) | 352 | 385 | 385 | 445 | 615 | 765
Peso adicional por 1 m de elevación (kg) | 0,8 | 1,1 | 1,4 | 2,2 | 3,8 | 8,8

Normas
Fabricado conforme a las normas internacionales aplicables para equipos de elevación (p. ej., normas EN/ISO pertinentes); la conformidad final depende del modelo y la configuración seleccionados.

Características / especificaciones técnicas

• Amplio rango de carga de 0,5 t a 20 t; opciones pesadas de 30 t y 50 t.
• Diseño compacto y apto para entornos industriales.
• Disco de freno fiable para control seguro de la carga.
• Cadena de carga de acero aleado de alta calidad; configuraciones de 1, 2 o 4 ramales según el modelo.
• Cadena manual galvanizada para mayor resistencia a la corrosión.
• Ganchos forjados con tratamiento térmico profesional para alta resistencia y larga vida útil.
• Serie disponible: HSC-CB Hand Chain Hoist — CB-I 1T, CB-I 1.5T, CB-I 2T, CB-I 3T, CB-I 5T, CB-I 10T.
• Parámetros clave por modelo resumidos más arriba: capacidad, altura de elevación, cadena de carga, dimensión de cadena, fuerza de tracción, peso neto/bruto, dimensiones (A, B, C, D, Hmin) y peso adicional por metro de elevación.
