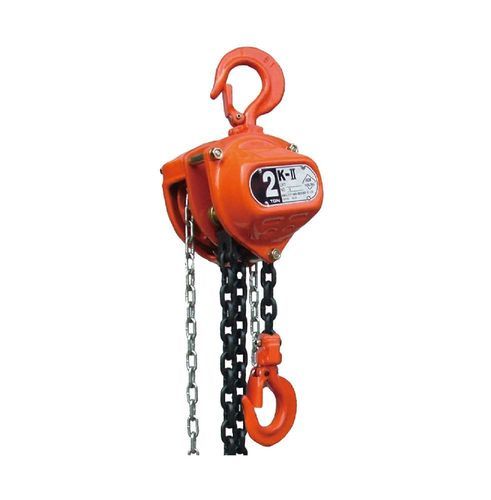

Polipasto de cadena mecánico HSZ-KⅡ series

manualde manopara uso intensivo

Resumen del producto
El polipasto de cadena manual HSZ-KⅡ es un equipo de elevación manual para manipulación industrial. Permite levantar cargas pesadas con menos esfuerzo gracias a una transmisión mecánica compacta y componentes de alta resistencia. La cadena de carga está fabricada en acero aleado de alta calidad y los elementos estándar están galvanizados. Los ganchos son forjados y tratados térmicamente profesionalmente para una alta resistencia y larga vida útil. Hay limitadores de carga opcionales. La gama cubre capacidades de 0,5 t a 20 t, disponiéndose también unidades pesadas de 30 t y 50 t; varios modelos ofrecen diferentes alturas de elevación y especificaciones para distintos requerimientos.

Puntos clave

• Limitadores de carga opcionales disponibles
• Permite levantar grandes pesos con bajo esfuerzo manual
• Cadena de carga de acero aleado de alta calidad y accesorios galvanizados estándar
• Gancho forjado y tratado térmicamente para alta resistencia y durabilidad
• Rango de capacidad: 0,5 t a 20 t (unidades pesadas de 30 t y 50 t disponibles)

Parámetros técnicos
MODELO | HZS-KⅡ1/2 | HZS-KⅡ1 | HZS-KⅡ1 1/2 | HZS-KⅡ2 | HZS-KⅡ3 | HZS-KⅡ5 | HZS-KⅡ10
CAPACIDAD (t) | 0,5 | 1 | 1,5 | 2 | 3 | 5 | 10
Elevación estándar (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3,5
Carga de ensayo (t) | 0,75 | 1,5 | 2,25 | 3 | 4,5 | 7,5 | 12,5
Distancia mínima entre ganchos (mm) | 285 | 315 | 340 | 380 | 475 | 600 | 700
Tensión de cadena para elevar carga completa (N) | 25 | 33 | 34 | 34 | 35 | 39 | 41
N.º de ramales de la cadena de carga | 1 | 1 | 1 | 1 | 2 | 2 | 4
Diámetro de la cadena de carga (mm) | 6,3 | 6,3 | 7,1 | 8 | 7,1 | 9 | 9
Peso neto (kg) | 8,4 | 11 | 13,5 | 21 | 22 | 40 | 77
Peso bruto (kg) | 9,4 | 12 | 14,5 | 22 | 23 | 41,5 | 85
Embalaje (L*W*H) (cm) | 26*16*20 | 26*16*20 | 27*18*24 | 28*18*24 | 28*19*26 | 39*22*30 | 48*46*26

Especificaciones

• Marca: TOPONE CHAIN
• Serie de modelos: HSZ-KⅡ
• Rango de capacidad: 0,5 t a 20 t (unidades pesadas de 30 t y 50 t disponibles)
• Elevaciones estándar: 2,5 m, 3 m, 3,5 m según el modelo
• Las cargas de ensayo varían según el modelo (ej.: 0,75 t para 0,5 t hasta 12,5 t para 10 t)
• Distancia mínima entre ganchos: 285 mm a 700 mm según el modelo
• Tensión de cadena para elevar carga completa: 25 N a 41 N según el modelo
• Número de ramales de cadena: 1, 2 o 4 según el modelo
• Diámetro de cadena: 6,3 mm a 9 mm según el modelo
• Rango de peso neto: 8,4 kg a 77 kg según el modelo
• Rango de peso bruto: 9,4 kg a 85 kg según el modelo
• Dimensiones de embalaje varían según el modelo (ver tabla)
• Componentes clave: cadena de carga de acero aleado de alta calidad, accesorios galvanizados, gancho forjado y tratado térmicamente
