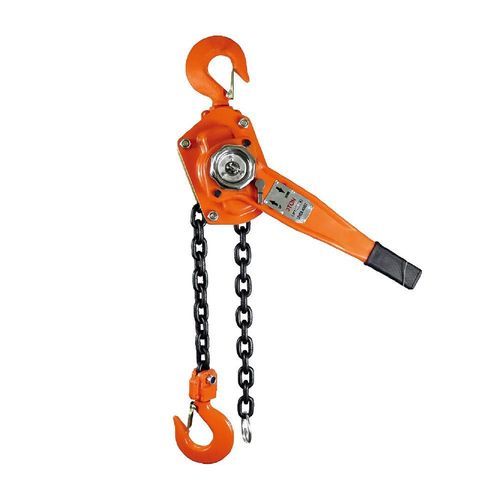

Polipasto de cadena manual HSH-VA

de palancaresistente a la corrosión1

Descripción del producto
El polipasto de palanca de cadena HSH-VA es un equipo de elevación manual diseñado para el manejo preciso y fiable de cargas de 0,5 t a 6 t. Incorpora un mecanismo de control de par, gancho tratado térmicamente resistente a sobrecargas, carcasas de engranaje y freno a prueba de impactos y tratamiento anticorrosión en la cadena para un uso seguro en entornos industriales.

Características principales

• Mecanismo de control de par para una gestión controlada de la carga
• Gancho tratado térmicamente que mantiene la seguridad en condiciones de sobrecarga
• Carcasa del engranaje y del freno anti-impacto que protegen contra polvo y lluvia
• Mango de goma antideslizante para operación manual segura
• Elevada fuerza de frenado, ajuste sencillo y tratamiento anticorrosión
• Diseño especial del freno para reducir el desgaste
• Perno de localización de la cadena que protege la cabeza de la máquina
• Cadena anticorrosiva con tratamiento superficial especial para elevación pesada
• Dispositivo estable para evitar el enrollamiento de la cadena durante el izado

Funcionamiento y normas
Los polipastos de palanca funcionan mediante un mecanismo de trinquete y engranaje accionado por la palanca. Al mover la palanca, los trinquetes internos impulsan la subida o bajada de la carga; invertir el engranaje interno cambia la dirección de elevación. El gancho en el extremo asegura de forma fiable la carga. Los polipastos HSH-VA pueden personalizarse según los requisitos del cliente y cumplir con las normas de seguridad industrial aplicables.

Parámetros técnicos
Modelo: VA-0.5T | VA-0.75T | VA-1T | VA-1.5T | VA-2T | VA-3T | VA-6T
Capacidad (t): 0,5 | 0,75 | 1 | 1,5 | 2 | 3 | 6
Elevación estándar (m): 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5
Carga de ensayo de funcionamiento (t): 0,75 | 1,125 | 1,5 | 2,25 | 3 | 4,5 | 9
Número de ramales de cadena: 1 | 1 | 1 | 1 | 1 | 1 | 2
Diámetro de la cadena (mm): 5 | 6 | 6 | 8 | 8 | 10 | 10
Dimensión (mm) A: 102 | 148 | 148 | 176 | 176 | 195 | 195
Dimensión (mm) B: 80 | 87,5 | 87,5 | 102 | 102 | 109 | 109
Dimensión (mm) C: 95 | 135 | 135 | 157 | 57 | 210 | 253
Peso neto (kg): 3,5 | 7 | 7,5 | 11 | 12 | 19 | 32
Embalaje (L*W*H) (CM): 34*14*17 | 37*14*17 | 37*14*17 | 52*14*18 | 24*14*18 | 55*16*21 | 55*16*21

Especificaciones técnicas

• Nombre del producto: Polipasto de palanca de cadena HSH-VA
• Marca: TOPONE CHAIN
• Serie de modelos: HSH-VA
• Modelos disponibles: VA-0.5T, VA-0.75T, VA-1T, VA-1.5T, VA-2T, VA-3T, VA-6T
• Rango de capacidad: 0,5 t a 6 t
• Elevación estándar: 1,5 m (todos los modelos)
• Carga de ensayo (por modelo): 0,75 t, 1,125 t, 1,5 t, 2,25 t, 3 t, 4,5 t, 9 t
• Número de ramales de cadena: 1 ramal (la mayoría de modelos), 2 ramales (VA-6T)
• Diámetros de cadena: 5 mm, 6 mm, 8 mm, 10 mm según el modelo
• Dimensiones (A x B x C en mm) y pesos netos por modelo como se indican arriba
• Dimensiones de embalaje (cm) por modelo listadas arriba
