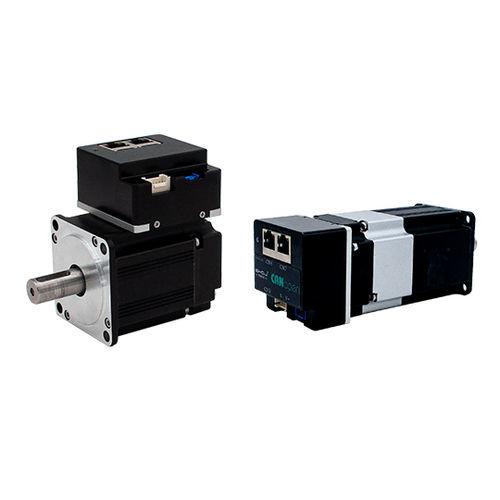

Servomotor DC BMD series

48 VIP54de alto par

Características: - Codificador fotoeléctrico de valor absoluto de 17 bits y 23 bits, con alta gama y alta capacidad de respuesta. - Velocidad: Buen rendimiento a alta velocidad, la velocidad nominal puede alcanzar generalmente 3000 rpm, la velocidad máxima puede alcanzar 6000 rpm. - Adaptabilidad: Fuerte resistencia a sobrecargas, puede soportar una carga tres veces superior al par nominal, especialmente adecuado para ocasiones con fluctuaciones de carga instantáneas y que requieren un arranque rápido. - Estabilidad: Operación suave a baja velocidad, durante la operación a baja velocidad no ocurrirá un fenómeno de operación similar a los motores paso a paso. Adecuado para ocasiones con requisitos de respuesta rápida. - Oportunidad: El tiempo de respuesta dinámica de aceleración y desaceleración del motor es corto, generalmente en decenas de milisegundos. - Comodidad: El calor y el ruido se reducen significativamente. Especificaciones del producto: - Modelo: BMD80AIS80-48-C02430-B2-5-1C - Voltaje (VAC): 48 - Corriente (A): 20±10% - Par (Nm): 2.4 - Peso (kg): Sin freno - Longitud del cuerpo (mm): 80 Especificaciones del motor: - Voltaje nominal (V): 48 - Potencia nominal (W): 750 - Corriente nominal (A): 20 ± 10% - Par nominal (N.m): 2.4 - Par máximo (N.m): 4.8 - Velocidad nominal (rpm): 3000 ± 10% - Velocidad máxima (rpm): 3200 ± 10% - Longitud (L mm): 80 - Longitud (L mm) + Longitud del eje (mm): 115 - Resistencia de línea (Ω): 0.08 ± 10% - Inductancia de línea (mH): 0.24 ± 20% - Momento de inercia (kg·m²×10⁻⁴): 1.72 ± 10% - Coeficiente de par (Nm/A): 0.12 ± 10% - Número de pares de polos del rotor (P): 5 - Clase de aislamiento del motor: Clase F - Nivel de protección: IP54 Protocolos de comunicación: CANopen, EtherCAT Definiciones de cableado: - Se proporcionan tablas de cableado CANopen y EtherCAT para los conectores CN1, CN5, CN7, CN8, CN9, incluyendo números de terminales, nombres y funciones (ver página del producto para tablas detalladas). Características técnicas clave / especificaciones: - Codificador: Codificador fotoeléctrico de valor absoluto de 17/23 bits - Voltaje nominal: 48V - Potencia nominal: 750W - Corriente nominal: 20A ±10% - Par nominal: 2.4 Nm - Par máximo: 4.8 Nm - Velocidad nominal: 3000 rpm ±10% - Velocidad máxima: 3200 rpm ±10% - Protección: IP54 - Aislamiento: Clase F - Comunicación: CANopen, EtherCAT - Resistencia a sobrecargas: hasta 3x el par nominal - Bajo calor y ruido - Respuesta dinámica: decenas de milisegundos
