Servomotor DC 80AIS
48 V72 Vcon freno

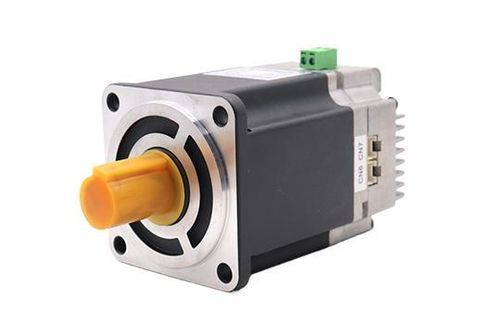

Servomotor DC - 80AIS - Shanghai Siheng Motor Co., Ltd - 48 V / 72 V / con freno
Servomotor DC - 80AIS - Shanghai Siheng Motor Co., Ltd - 48 V / 72 V / con freno
Servomotor DC - 80AIS - Shanghai Siheng Motor Co., Ltd - 48 V / 72 V / con freno - imagen - 2
Servomotor DC - 80AIS - Shanghai Siheng Motor Co., Ltd - 48 V / 72 V / con freno - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
DC
Voltaje
48 V, 72 V
Configuración
con imán permanente, con freno, de acero inoxidable
Índice de protección
IP54
Número de polos
10 polos, 5 polos
Aplicaciones
para robot colaborativo, industrial
Otras características
de alto par, de alto rendimiento, de bajo nivel de ruido, de alta resolución, en lazo cerrado
Potencia

Máx.: 1.000 W
(1,36 hp)

Mín.: 750 W
(1,02 hp)

Intensidad

Máx.: 30 A

Mín.: 20 A

Par

Máx.: 6,4 Nm
(4,720398 ft.lb)

Mín.: 2,4 Nm
(1,770149 ft.lb)

Velocidad de rotación

Máx.: 3.200 rpm
(20.106,193 rad.min-1)

Mín.: 3.000 rpm
(18.849,5559 rad.min-1)

Diámetro

80 mm
(3,15 in)

Temperatura de funcionamiento

Máx.: 50 °C
(122 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Características principales:Codificador fotoeléctrico absoluto de 17 bits y 23 bits, con amplio rango y alta capacidad de respuesta.Rendimiento de alta velocidad: la velocidad nominal puede alcanzar los 3000 rpm, velocidad máxima hasta 6000 rpm.Alta adaptabilidad: fuerte resistencia a la sobrecarga, soporta cargas tres veces superiores al par nominal, ideal para aplicaciones con fluctuaciones instantáneas de carga y arranques rápidos.Estabilidad: funcionamiento suave a baja velocidad, sin fenómenos de pasos como en motores paso a paso. Adecuado para aplicaciones que requieren alta respuesta de velocidad.Respuesta dinámica rápida: el tiempo de aceleración y desaceleración es corto, generalmente en decenas de milisegundos.Comodidad: reducción significativa de calor y ruido.Especificaciones del producto:ModeloVoltaje (V)Corriente (A)Par (Nm)Peso (kg)Longitud del cuerpo (mm)MD80AIS130-48-02430-1R48V20A2.4130MD80AIS145-72-03230-1R72V14.5A3.2145Especificaciones del motor:Método de conexión del devanadoConexión en estrellaTipo de codificadorCodificador absoluto de 17 bitsDesviación del eje0.025 mmJuego radial0.06 mm @ 450gJuego axial0.08 mm @ 450gCarga radial máxima15N @ 20mm desde la bridaCarga axial máxima10NClase de aislamientoBTensión soportada dieléctrica500VAC durante 1 minutoResistencia dieléctricaMínimo 100Ω, 500VDCResistencia de aislamientoMínimo 100Ω, 500VDCModelos disponibles:Modelo de motorMD80AIS130-48 – C02430 – B1 – 5 – 1RMD80AIS145-72 – C03230 – B1 – 5 – 1RTensión nominal (V)4872Potencia nominal (W)7501000Corriente nominal (A)2029Par nominal (Nm)2.43.2Par máximo (Nm)4.86.4Velocidad nominal (RPM)3000 ± 10%3000 ± 10%Velocidad máxima (RPM)3200 ± 10%3200 ± 10%Resistencia de línea (Ω)0.08 ± 10%Inductancia de línea (mH)0.24 ± 20%Coeficiente de par (Nm/A)0.12 ± 10%Longitud del cuerpo (mm)130145Número de pares de polos55Nivel de protecciónIP54IP54Clase de aislamiento del motorClase FClase FDefinición de cableado:CN1: Terminales de alimentación DC36–60V, tierra, CC+.CN5: Terminales de entrada/salida digital, dirección, pulso, etc.CN6/CN7: Terminales de comunicación RS485, alimentación, tierra, líneas de actualización de programa.CN9: Terminales de bus DC y freno.Dibujo de contorno:Aplicaciones: Automatización industrial, robótica, maquinaria de precisión, etc.Características / Especificaciones técnicas:Codificador absoluto de 17 bitsVelocidad nominal: 3000 rpmVelocidad máxima: 3200–6000 rpmPar nominal: hasta 3.2 NmPotencia nominal: hasta 1000 WClase de protección: IP54Clase de aislamiento: FConexión en estrellaAlto rendimiento de sobrecargaReducción de calor y ruido
