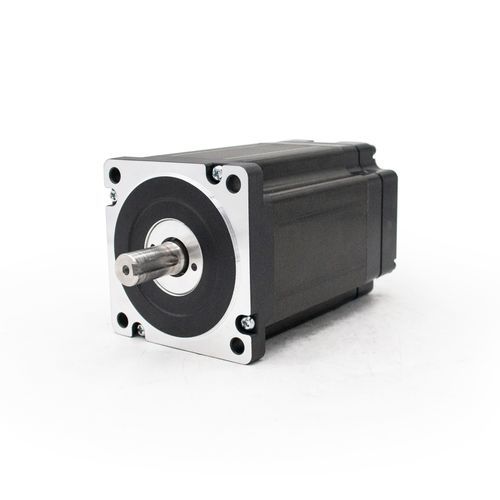

Motor paso a paso 86

24 V28 Vcompacto

Resumen
Este motor paso a paso serie 86 integra el cuerpo del motor y el driver en una única carcasa, eliminando la necesidad de un driver externo, ahorrando espacio de instalación y simplificando el cableado.

1. Ventaja de la integración
Como motor con driver integrado, combina el cuerpo del motor y el circuito de accionamiento en una sola unidad. Esto evita la necesidad de un driver externo, reduce la complejidad del cableado (sin cables adicionales entre motor y driver) y es adecuado para instalaciones de automatización compactas o equipos pequeños.

2. Características de los parámetros (según la tabla)

• Tensión y corriente: Compatibilidad dual 24 V / 28 V y corriente nominal de 6 A.
• Par y tamaño: Par de 3,44 N·m a 10,6 N·m, correspondiente a longitudes de motor de 104 mm a 184 mm. A mayor longitud del motor, aumenta el par disponible para adaptarse a diferentes cargas.
• Rendimiento eléctrico: Baja resistencia de bobinado (0,42 Ω – 0,7 Ω) y baja inductancia (3,2 mH – 8 mH), lo que reduce la caída de par a altas velocidades y mejora la respuesta dinámica.

3. Idoneidad de la aplicación
Idóneo para equipos donde el ahorro de espacio y la simplificación del cableado son prioritarios, incluidos pequeños CNC, transportadores de precisión, sistemas de clasificación automatizados y brazos robóticos compactos.

Características / especificaciones técnicas

• Serie: 86-series
• Brida: 86 mm
• Driver integrado: Sí (cuerpo del motor + driver en una sola unidad)
• Tensión: 24 V / 28 V (compatibilidad de doble tensión)
• Corriente nominal: 6 A
• Rango de par: 3,44 N·m – 10,6 N·m
• Longitudes disponibles del motor: 104 mm – 184 mm
• Resistencia de bobinado: 0,42 Ω – 0,7 Ω
• Inductancia: 3,2 mH – 8 mH
• Aplicaciones típicas: pequeños CNC, transportadores de precisión, sistemas de clasificación automatizados, brazos robóticos compactos
• Categoría: Motor paso a paso integrado
