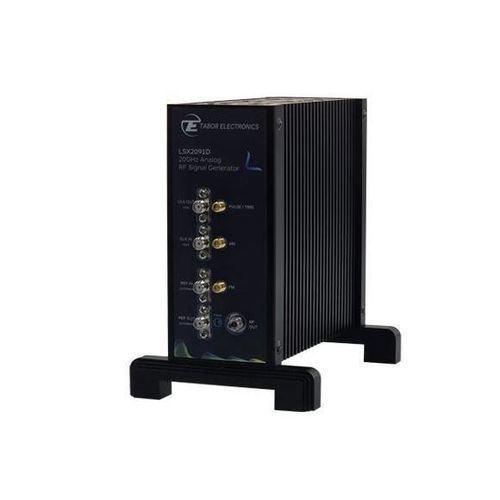

Generador de señal LSX2091D

de microondasRFmonocanal

Descripción general
La familia Lucid-X es un generador de señales de microondas modular de pequeño tamaño, disponible en múltiples formatos (Desktop, módulo PXIe, bancada, rack, portátil). Diseñada para bajo ruido de fase y alta pureza espectral, la familia Lucid-X admite modulación, conmutación coherente de frecuencia rápida e interfaces flexibles para integración en sistemas.

Características clave

• Velocidad de conmutación <10 μs (opción ultra-rápida)
• Conmutación coherente de frecuencia
• Modulación AM, FM, PM, Sweep y Pulse
• Ejemplos de ruido de fase: -148 dBc/Hz @100 MHz (desplazamiento 10 kHz), -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz
• Interfaces integradas LAN, USB y SPI

Integridad y pureza de la señal
La familia Lucid-X proporciona un ruido de fase muy bajo en frecuencias de microondas y es adecuada para aplicaciones que requieren alta pureza de señal, como osciladores locales, medidas de distorsión por intermodulación y sincronización de reloj para DAC/ADC de alto rendimiento. Rendimiento espectral típico: armónicos ~ -50 dBc y no armónicos ~ -90 dBc.

Modulación analógica y por pulsos
El instrumento soporta modulación analógica integrada, incluyendo AM, FM, PM y Sweep. Capacidades típicas de modulación: FM desviación máxima hasta 10 MHz y velocidades hasta 1 MHz; AM profundidad lineal hasta 90% y velocidades hasta 100 kHz; PM desviación pico hasta 360°; modulación por pulsos con alta relación encendido/apagado (típ. ~70 dB) y tiempos de subida/bajada <15 ns. Los modos pattern y pulse permiten simular señales realistas de radar, guerra electrónica y comunicaciones.

Conmutación rápida de frecuencia
La conmutación ultra-rápida (opción 10 μs) reduce el tiempo muerto en pruebas automatizadas y permite la simulación de escenarios de salto de frecuencia y pulse-a-pulse (p. ej., radares de salto de frecuencia, radios seguras). La conmutación coherente rápida mejora el rendimiento en producción y permite secuencias de prueba avanzadas sin sacrificar precisión.

Control y programación
Admite comandos estándar SCPI/VISA y control remoto vía LAN o USB. La integración es sencilla con Python, MATLAB, C#/C++ o herramientas NI (LabVIEW). Se proporciona un panel frontal virtual para control local o en red mediante GUI.

Aplicaciones

• Fuentes STALO / LO para radar
• Simulación de amenazas de guerra electrónica
• Control cuántico (configuraciones multicanal sincronizadas y coherentes en fase)
• Bancos de pruebas RF y microondas, pruebas de producción con conmutación rápida

Características / especificaciones técnicas

• Modelo: LSX2091D (módulo generador de señales de microondas mono-canal 20 GHz)
• Frecuencia: modelo específico 20 GHz (la familia Lucid-X admite hasta 40 GHz en modelos seleccionados)
• Tiempo de conmutación: <10 μs (opción de conmutación ultra-rápida disponible)
• Ejemplos de ruido de fase: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz
• Armónicos: ~ -50 dBc; No armónicos: ~ -90 dBc
• FM: desviación máxima hasta 10 MHz; velocidades hasta 1 MHz
• AM: profundidad lineal hasta 90%; velocidades hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: relación encendido/apagado típ. ~70 dB; tiempos de subida/bajada <15 ns
• Modulaciones soportadas: AM, FM, PM, Sweep, Pulse, Pattern
• Interfaces: LAN, USB, SPI
• Control: SCPI/VISA; soportado con Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido
• Formatos disponibles: Desktop, módulo PXIe, Bancada, Rack, Portátil
