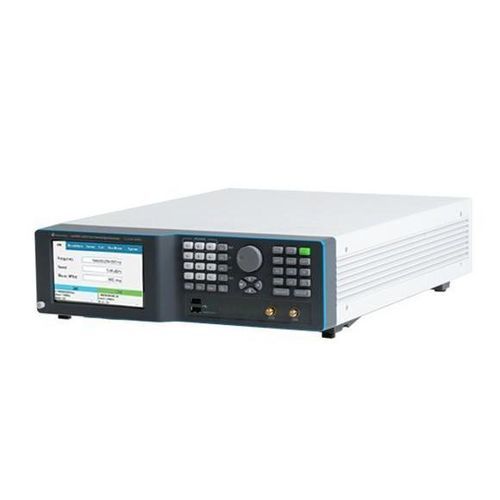

Generador de señal LSX2092B

de microondasRFde doble canal

Resumen
La familia Lucid-X es una plataforma modular y compacta de generadores de señales microondas disponible en varios factores de forma (Desktop, módulo PXIe, sobremesa, rack y portátil). Diseñada para bajo ruido de fase y alta pureza espectral, la familia cubre frecuencias hasta 40 GHz; el LSX2092B es la configuración sobremesa de doble canal a 20 GHz.

Características clave

• Factores de forma: Desktop, módulo PXIe, sobremesa, rack, portátil
• Modelo sobremesa de doble canal (LSX2092B)
• Velocidad de conmutación: conmutación ultra-rápida hasta 10 μs
• Conmutación coherente de frecuencia (operación multicanal en fase)
• Modulación: AM, FM, PM, Sweep, Pulse; compatible con modulación por patrones
• Interfaces digitales y analógicas: LAN, USB, SPI (integrados)
• Control remoto y programación: SCPI/VISA estándar industrial; soporte para Python, MATLAB, C#/C++, LabVIEW y panel frontal virtual

Integridad y pureza de la señal
La familia Lucid-X ofrece ruido de fase excepcionalmente bajo y excelente pureza espectral, diseñada para aplicaciones RF/MW exigentes. Valores representativos (típicos):

• Ruido de fase (offset 10 kHz): -148 dBc/Hz @ 100 MHz
• Ruido de fase (offset 10 kHz): -133 dBc/Hz @ 1 GHz
• Ruido de fase (offset 10 kHz): -114 dBc/Hz @ 10 GHz
• Armónicos típicos: -50 dBc
• Espurias no armónicas típicas: -90 dBc

Modulación y rendimiento en pulsos

• FM: desviaciones máximas hasta 10 MHz; tasas de modulación hasta 1 MHz
• AM: profundidad lineal hasta 90%; tasas de modulación hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: alto ratio on/off (típicamente 70 dB); tiempos de subida/bajada < 15 ns
• Soporte de modos pattern y sequence (list) para generación de señales complejas

Control y programación
El instrumento implementa arquitectura SCPI/VISA para integración sencilla. Control remoto por LAN y USB, con entornos de programación de ejemplo como Python, MATLAB, C#/C++ y NI LabVIEW. Se incluye un panel frontal virtual para control local o en red mediante GUI.

Información de pedido
Model | Description
LSX2092B | 20GHz Dual Channel Microwave Benchtop Signal Generator

Opciones (resumen)
Option | Description | Applicable Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm | D/P (included for some platforms B/R/X)
ELP1 | 1 channel extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
EPR2 | 2 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 | Optional replaceable batteries for portable models | P
CHA | External charger | P
LAN | USB Ethernet adapter | P
W-RACK | Rack-mount kit | B/R
WE | 1-year warranty extension (standard warranty 3 years) | X/R/B/D/P

Aplicaciones (ejemplos)

• Osciladores locales y STALO para sistemas radar
• Mediciones de distorsión por intermodulación (IM3)
• Clocking DAC/ADC y experimentos coherentes multicanal (cuántica, arreglos en fase)
• Guerra electrónica, radar de salto de frecuencia y simulación de comunicaciones seguras

Especificaciones técnicas

• Modelo: LSX2092B (20 GHz doble canal sobremesa)
• Familia: Lucid-X (LSX) generadores modulares de microondas
• Rango de frecuencia (familia): hasta 40 GHz (según modelo); LSX2092B: 20 GHz
• Canales: 2 (doble canal)
• Ruido de fase (típico): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armónicos: típ. -50 dBc; Espurias no armónicas: típ. -90 dBc
• Conmutación: conmutación ultra-rápida hasta 10 μs; opción conmutación rápida 100 μs
• Modulación: AM, FM, PM, Sweep, Pulse; modos pattern y list
• FM: hasta 10 MHz desviación, tasas hasta 1 MHz
• AM: profundidad lineal hasta 90%, tasas hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: ratio on/off típ. 70 dB; tiempos de subida/bajada < 15 ns
• Interfaces: LAN, USB, SPI; control remoto SCPI/VISA
• Programación: Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido
• Factores de forma disponibles: módulo PXIe, Desktop, sobremesa, rack, portátil
• Opciones: rangos de potencia extendidos/baja potencia, baterías y cargadores (según modelo)
