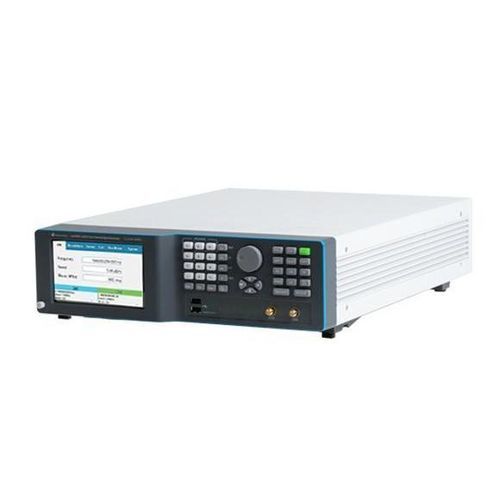

Generador de señal LSX1492B

de microondasRFmonocanal

Resumen
La familia Lucid-X (LSX) es una gama modular y de pequeño formato de generadores de señales de microondas, disponible en múltiples formatos (Desktop, módulo PXIe, Benchtop, Rackmount, Portable). Diseñada para bajo ruido de fase y alta pureza espectral, la familia soporta frecuencias hasta 40 GHz y está orientada a aplicaciones RF/microondas exigentes, incluyendo fuentes LO, radar, guerra electrónica (EW) y sincronización precisa para DAC/ADC.

Características clave

• Pequeña huella, arquitectura modular (formatos: Desktop, PXIe, Benchtop, Rackmount, Portable)
• Rango de frecuencias hasta 40 GHz (capacidad de la familia)
• Conmutación de frecuencia rápida: 10 μs (ultrarrápida); también disponible opción de 100 μs
• Conmutación coherente de frecuencia (operación multicanal sincronizada y coherente en fase)
• Modulación analógica: AM, FM, PM, barrido y modulación por pulsos
• Modulación por pulsos: alta relación on/off (típicamente 70 dB), tiempos de subida/bajada < 15 ns
• Interfaces integradas: LAN, USB y SPI
• Control y programación mediante SCPI/VISA; compatible con Python, MATLAB, C#/C++, NI LabVIEW e incluye panel frontal virtual

Capacidades de modulación y generación de señal

• Modulación de frecuencia (FM): desviaciones máximas hasta 10 MHz, tasas de modulación hasta 1 MHz
• Modulación de amplitud (AM): profundidad lineal hasta 90%, tasas hasta 100 kHz
• Modulación de fase (PM): desviación máxima hasta 360°
• Modulación por pulsos: alta relación on/off (~70 dB), tiempos de flanco muy rápidos (<15 ns)
• Modulación por patrones y capacidades digitales/patron adicionales (opciones disponibles)

Integridad y pureza de la señal

• Ejemplos de ruido de fase (típico de la familia): -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armónicos: ~ -50 dBc
• Espurias no armónicas: ~ -90 dBc

Aplicaciones

• Oscilador local de radar (STALO) y sistemas de prueba radar
• Simulación de guerra electrónica (EW) y emulación de amenazas
• Comunicaciones (pruebas de comunicaciones analógicas, ensayos de modulación FM/AM/PM)
• LO/clock precisos para DAC/ADC, pruebas de intermodulación/distorsión, pruebas de formación de haz y antenas en fase

Resumen de pedido (ejemplo)
Model: LSX1492B — Description: 14GHz Dual Channel Microwave Benchtop Signal Generator
Opciones (ejemplos): MOD = Paquete de modulación (AM, FM, PM); LP = Opción baja potencia (-70 dBm); PLS = Modulación por pulsos; PAT = Modulación por patrón; FS = Conmutación rápida (100 µs); UFS = Conmutación ultrarrápida (10 µs); BAT / BAT2 = opciones de batería portátil; W-RACK = Kit para montaje en rack

Observaciones

• Se deben seleccionar la plataforma y los paquetes de opciones en el momento de la compra (variantes PXIe / Rackmount / Benchtop / Desktop / Portable).
• Los instrumentos avanzados de la familia ofrecen configuraciones multicanal coherentes en fase para aplicaciones multicanal sincronizadas.

Especificaciones técnicas

• Nombre de modelo: LSX1492B
• Tipo de producto: Generador de señales microondas de doble canal (Benchtop)
• Capacidad de frecuencia (familia): hasta 40 GHz (dependiendo del modelo)
• Ruido de fase (ejemplos): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armónicos: aprox. -50 dBc; Espurias no armónicas: aprox. -90 dBc
• Conmutación: Opción ultra-rápida UFS = 10 μs; FS = 100 μs
• Modulación: AM / FM / PM / Sweep / Pulse / Pattern; desviación FM hasta 10 MHz; profundidad AM hasta 90%; desviación máxima PM 360°
• Rendimiento en modulación por pulsos: relación on/off típica 70 dB; tiempos de subida/bajada <15 ns
• Interfaces: LAN, USB, SPI; compatible con control remoto SCPI/VISA
• Programación: Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido
• Formatos: Desktop, Benchtop, PXIe, Rackmount, Portable
