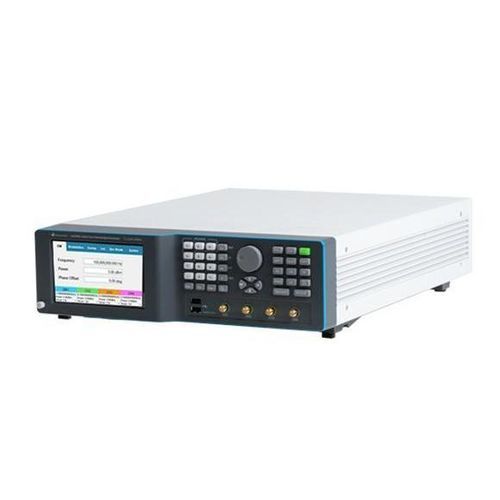

Generador de señal LSX1494B

de microondasRFmonocanal

Resumen
La familia Lucid‑X (LSX) es una plataforma modular y compacta de generadores de señales de microondas diseñada para bajo ruido de fase, conmutación de frecuencia coherente y formatos de chasis flexibles. El LSX1494B es la variante sobremesa de 14 GHz y cuatro canales, indicada para laboratorios y bancos de prueba que requieren fuentes coherentes multicanal y capacidades avanzadas de modulación.

Características clave

• Arquitectura modular y de reducido tamaño disponible en Desktop, PXIe, Benchtop, Rackmount y Portable
• Conmutación rápida: opciones ultra‑rápidas hasta 10 μs; opción rápida 100 μs
• Conmutación de frecuencia coherente para operación multicanal con estabilidad de fase
• Modulación analógica: AM, FM, PM, barrido y modulación por pulsos
• Alta pureza espectral y bajo ruido de fase
• Interfaces estándar: LAN, USB y SPI

Puntos destacados de rendimiento

• Ejemplos de ruido de fase (familia Lucid‑X): -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (offset 10 kHz)
• Armónicos típicamente ≤ -50 dBc; espurias no armónicas ≤ -90 dBc
• Modulación por pulsos: relación ON/OFF ≈ 70 dB; tiempos de subida/bajada < 15 ns
• FM: desviaciones hasta 10 MHz, velocidades hasta 1 MHz
• AM: profundidad lineal hasta 90%, velocidades hasta 100 kHz
• PM: desviación máxima hasta 360°

Modulación y conmutación
La familia LSX soporta modulación analógica versátil (AM, FM, PM, barrido) además de modulación avanzada por pulsos y por patrones. La conmutación coherente y rápida permite simular entornos de salto de frecuencia y escenarios impulso‑a‑impulso (radar, guerra electrónica, comunicaciones seguras). La opción ultra‑rápida (10 μs) está disponible para aplicaciones sensibles al tiempo.

Control y programación

• Conjunto de comandos SCPI estándar y arquitectura VISA para control remoto
• Entornos soportados: Python, MATLAB, C#/C++, LabVIEW
• Panel frontal virtual para operación gráfica local o remota

Información de pedido (extracto)
LSX1494B | Generador sobremesa de señales 14 GHz, 4 canales

Opciones comunes:

• MOD: paquete de modulación (AM, FM, PM) — disponible en PXIe / Rackmount / Benchtop / Desktop / Portable
• LP: opción de baja potencia (-70 dBm) — incluida para Benchtop/Rack/PXIe/Desktop/Portable
• PLS: modulación por pulsos — disponible en todos los formatos
• UFS: conmutación ultra‑rápida (10 μs) — Benchtop / Rackmount
• BAT/BAT2/CHA: baterías y cargadores — solo Portable

Notas
Las opciones, kits de rack, estuches, baterías y extensiones de garantía deben especificarse al realizar el pedido.

Especificaciones técnicas

• Denominación comercial: LSX1494B (14 GHz, 4 canales, Benchtop)
• Factor de forma: Benchtop, cuatro canales
• Capacidad de frecuencia de la familia: hasta 40 GHz (máximo de la familia); LSX1494B especificado hasta 14 GHz
• Ruido de fase (ejemplos): -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz)
• Armónicos y espurias: armónicos ≈ -50 dBc; no armónicos ≈ -90 dBc
• Velocidad de conmutación: rápido 100 μs; ultra‑rápido 10 μs (opción)
• Modulación por pulsos: ON/OFF ≈ 70 dB; subida/bajada < 15 ns
• FM: desviación máx. 10 MHz, velocidades hasta 1 MHz
• AM: profundidad lineal hasta 90%, velocidades hasta 100 kHz
• PM: desviación pico hasta 360°
• Interfaces: LAN, USB, SPI; compatible SCPI/VISA
• Control: panel virtual local; control remoto vía Python, MATLAB, C#/C++, LabVIEW
• Opciones disponibles: paquetes de modulación, rangos de potencia, modulación por pulsos/patrones, conmutación rápida/ultra‑rápida, batería/ cargador (portable), kits de rack, extensiones de garantía
