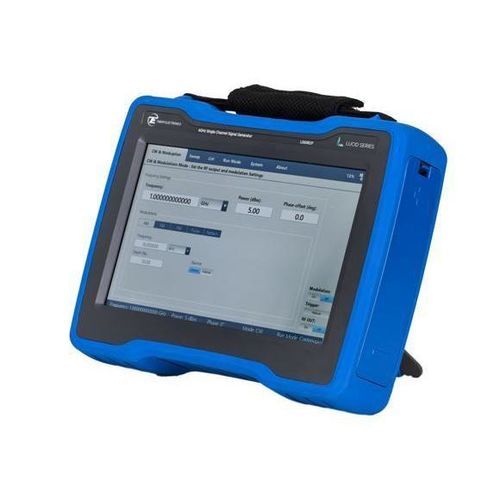

Generador de señal LSX2091P

de microondasRFmonocanal

Descripción general
La familia Lucid-X es un generador de señales de microondas modular de reducido tamaño disponible en varios factores de forma (Desktop, módulo PXIe, Benchtop, Rackmount y Portable). Diseñada para ofrecer bajo ruido de fase con cobertura de frecuencia hasta 40 GHz, la familia LSX está dirigida a aplicaciones RF y de microondas exigentes que requieren excelente pureza espectral, conmutación rápida y capacidades de modulación versátiles.

Puntos clave

• Familia de generadores de microondas modulares y de reducido tamaño (Lucid-X)
• Disponible en formato portátil (LSX2091P es el generador MW portátil de un solo canal a 20 GHz)
• Cobertura de frecuencia hasta 40 GHz (capacidad de la plataforma); LSX2091P especificado como 20 GHz de un solo canal
• Conmutación rápida: opción ultra-rápida hasta 10 µs; opción de conmutación rápida 100 µs
• Conmutación coherente de frecuencia para aplicaciones coherentes en fase
• Modulación analógica y por pulsos: AM, FM, PM, Barrido y Modulación por pulsos integradas
• Interfaces: LAN, USB y SPI integradas
• Arquitectura de bajo ruido de fase para aplicaciones LO y de reloj

Detalles de características

• Integridad y pureza de la señal: ejemplos de ruido de fase a 10 kHz de offset: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz; armónicos típicamente -50 dBc; no armónicos típicamente -90 dBc
• Modulación analógica: FM hasta 10 MHz de desviación máxima y tasas hasta 1 MHz; AM profundidad lineal hasta 90% con tasas hasta 100 kHz; PM desviación máxima hasta 360°
• Modulación por pulsos: alto ratio on/off (típicamente 70 dB) y tiempos de subida/bajada muy rápidos (<15 ns)
• Conmutación rápida de frecuencia: capacidad de 10 µs (opción ultra-rápida) para saltos de frecuencia y secuencias de prueba automatizadas rápidas; opción de 100 µs también disponible
• Control y programación: control remoto SCPI/VISA estándar de la industria; integración con Python, MATLAB, C#/C++, LabVIEW; incluye una interfaz virtual de panel frontal para control local o en red

Documentos relevantes / Descargas (listados en la página del producto)
Hoja de datos (Data Sheet referenciada en la página del producto)
Manual de usuario Lucid-X Portable
Lucid Control Panel (software) y Manual de programación
(Nota: los enlaces a documentos en la página se sirven a través de los manejadores de descarga del sitio; consulte la página del producto para la ficha técnica, los manuales y el software listados.)

Información de pedido (extracto)
Modelo: LSX2091P — Generador de señales microondas portátil 20 GHz un solo canal

Tabla de opciones (código de opción — descripción — modelos aplicables):
MOD — Paquete de modulación (AM, FM, PM) — X/R/B/D/P
LP — Opción baja potencia -70 dBm — D/P (incluido para B/R/X según tabla)
ELP1 — 1 canal, rango de baja potencia extendido (no disponible para 4 canales) — B/R
ELP2 — 2 canales, rango de baja potencia extendido (no disponible para 4 canales) — B/R
EPR1 — 1 canal, rango de potencia extendido -130 dBm a +27 dBm (no disponible para 4 canales) — B/R
EPR2 — 2 canales, rango de potencia extendido -130 dBm a +27 dBm (no disponible para 4 canales) — B/R
PLS — Modulación por pulsos — X/R/B/D/P
PAT — Modulación por patrones — X/R/B/D/P
FS — Conmutación rápida 100 µs — X/R/B/D
UFS — Conmutación ultra-rápida 10 µs — B/R
BAT — Batería extra reemplazable 4 celdas 39 Wh — P
BAT2 — Batería extra reemplazable 4 celdas 98 Wh — P
CHA — Cargador externo — P
LAN — Adaptador USB Ethernet — P
W-RACK — Kit de montaje en rack — B/R
WE — Extensión de garantía 1 año (garantía estándar 3 años) — X/R/B/D/P

Aplicaciones y casos de uso típicos

• Oscilador local (STALO) para sistemas radar y aplicaciones LO estables
• Pruebas y simulación radar, escenarios de guerra electrónica (EW) y simulación de amenazas con salto de frecuencia
• Comunicaciones: modulación analógica y señalización, simulación y pruebas FM/AM/PM
• Aplicaciones cuánticas y pruebas coherentes multicanal (cuando se utiliza con variantes multicanal Lucid o sistemas Proteus)
• Mediciones RF en campo y verificación portátil usando el formato portátil

Notas
El producto forma parte de la familia Lucid-X (serie Lucid). Se ofrecen múltiples factores de forma y conteos de canales en la familia para integración desktop, benchtop, rack y PXIe.

Especificaciones técnicas

• Designación comercial (modelo): LSX2091P
• Factor de forma: Portátil (plataforma Lucid portable)
• Canales: Canal único
• Frecuencia: familia de modelos hasta 40 GHz (LSX2091P = 20 GHz canal único portátil)
• Ruido de fase (ejemplos): -148 dBc/Hz @100 MHz (10 kHz offset); -133 dBc/Hz @1 GHz (10 kHz offset); -114 dBc/Hz @10 GHz (10 kHz offset)
• Armónicos: típicamente -50 dBc; No armónicos: típicamente -90 dBc
• Conmutación de frecuencia: opción ultra-rápida 10 µs; opción rápida 100 µs
• Modulación analógica: AM, FM (desviación hasta 10 MHz, tasas hasta 1 MHz), PM (pico 360°), Barrido
• Modulación por pulsos: relación on/off típica ~70 dB; tiempos de subida/bajada <15 ns
• Interfaces: LAN, USB, SPI
• Protocolos de control y programación: SCPI/VISA; hosts compatibles: Python, MATLAB, C#/C++, LabVIEW; GUI frontal virtual incluida
• Opciones de batería (portátil): BAT (39 Wh), BAT2 (98 Wh), CHA cargador externo disponible
• Garantía: estándar 3 años; extensión opcional de 1 año disponible
• Opciones ampliables: rangos de potencia baja/extendida, paquetes de modulación por patrón/pulso, kit de montaje en rack
