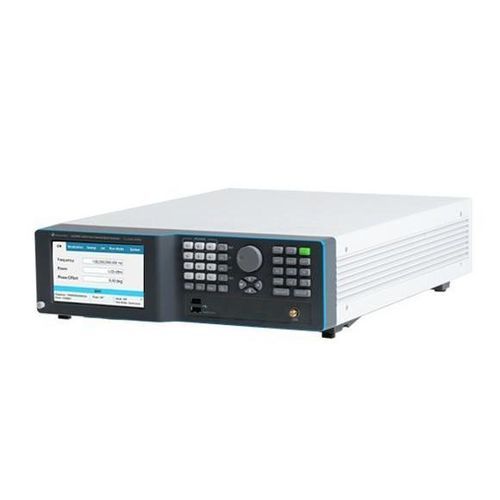

Generador de señal LSX2091B

de microondasRFmonocanal

Resumen
El LSX2091B es un generador de señales de microondas monocanal de 20 GHz en formato sobremesa, integrante de la familia Lucid‑X — una plataforma modular disponible en varios factores de forma (Desktop, módulo PXIe, sobremesa, Rackmount, Portable). Diseñado para bajo ruido de fase y modulación versátil, el LSX2091B cubre aplicaciones desde osciladores locales y pruebas IMD hasta clocking de DAC/ADC y simulación de radar.

Características clave

• Capacidad de frecuencia: familia hasta 40 GHz; salida LSX2091B hasta 20 GHz
• Ejemplo de ruido de fase: -133 dBc/Hz @ 1 GHz (offset 10 kHz)
• Conmutación de frecuencia rápida: hasta 10 μs (dependiendo de modelo/opción)
• Modulación: AM, FM, PM, Sweep y Pulse; modulación por patrón disponible
• Rendimiento en pulsos: relación on/off ≈70 dB; tiempos de subida/bajada <15 ns
• Interfaces: LAN, USB, SPI; control remoto SCPI / VISA; panel frontal virtual

Integridad y pureza de la señal
La arquitectura Lucid‑X proporciona muy bajo ruido de fase y alta pureza espectral, adecuada para mediciones RF exigentes. Ejemplos de ruido de fase a 10 kHz de offset: -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz. Los armónicos son típicamente ≈ -50 dBc; los no armónicos ≈ -90 dBc.

Conmutación de frecuencia rápida
La plataforma soporta opciones de conmutación rápida: FS (≈100 μs) y UFS (≈10 μs en modelos compatibles). Estos modos reducen el tiempo muerto en secuencias de pruebas automatizadas y permiten simular entornos de salto de frecuencia utilizados en radar, guerra electrónica y comunicaciones.

Modulación analógica y por pulsos
Modulación integrada AM, FM, PM y Sweep. FM: desviaciones hasta ±10 MHz y velocidades hasta 1 MHz. AM: profundidad lineal hasta 90% y tasas hasta 100 kHz. PM: desviación pico hasta 360°. La modulación por pulsos ofrece alta extinción y flancos rápidos para mediciones pulsadas y emulación de formas de onda radar.

Control y programación
Soporta arquitecturas estándar SCPI y VISA para control remoto via LAN y USB. Ejemplos de integración comunes: Python, MATLAB, C#/C++ y LabVIEW. El panel frontal virtual incluido proporciona control gráfico local o en red y facilita la integración en pruebas automatizadas.

Información de pedido

• LSX2091B | Generador de señales de microondas monocanal sobremesa 20 GHz
• MOD | Paquete de modulación (AM, FM, PM) — Modelos: X / R / B / D / P
• LP | Opción baja potencia -70 dBm (incluida para B / R / X) — Modelos: D / P
• ELP1 / ELP2 | Rangos de baja potencia extendidos — Modelos: B / R
• EPR1 / EPR2 | Rangos de potencia extendidos -130 dBm a +27 dBm — Modelos: B / R
• PLS | Modulación por pulsos — Modelos: X / R / B / D / P
• PAT | Modulación por patrón — Modelos: X / R / B / D / P
• FS | Conmutación rápida 100 μs — Modelos: X / R / B / D
• UFS | Conmutación ultra‑rápida 10 μs — Modelos: B / R
• BAT / BAT2 | Baterías reemplazables (39 Wh / 98 Wh) — Modelos: P
• CHA | Cargador externo — Modelos: P
• LAN | Adaptador Ethernet USB — Modelos: P
• W-RACK | Kit para montaje en rack — Modelos: B / R
• WE | Extensión de garantía 1 año (garantía estándar 3 años) — Modelos: X / R / B / D / P

Especificaciones técnicas

• Rango de frecuencias: familia Lucid‑X hasta 40 GHz; LSX2091B hasta 20 GHz
• Factores de forma: Desktop, módulo PXIe, sobremesa, Rackmount, Portable
• Ruido de fase (offset 10 kHz): -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz
• Armónicos: típ. -50 dBc; no armónicos: típ. -90 dBc
• Conmutación de frecuencia: FS ≈100 μs; UFS ≈10 μs (según opción/modelo)
• Modulación: AM, FM (± hasta 10 MHz; tasas hasta 1 MHz), PM (hasta 360°), Sweep, Pulse (relación on/off ≈70 dB; subida/bajada <15 ns)
• Interfaces y control: LAN, USB, SPI; SCPI / VISA; panel frontal virtual
• Opciones de potencia y rangos: LP, ELP1/ELP2, EPR1/EPR2
• Opciones de batería/portabilidad (modelos portátiles): BAT, BAT2, CHA
• Aplicaciones típicas: osciladores locales, pruebas de intermodulación, clocking DAC/ADC, radar STALO, guerra electrónica, experimentos cuánticos, beam‑forming y sistemas coherentes multicanal
