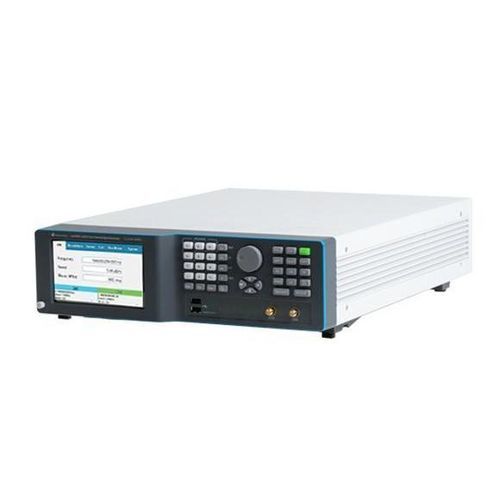

Generador de señal LSX4092B

de microondasRFde doble canal

Descripción general
La familia Lucid-X (LSX) es una serie modular y compacta de generadores de señales de microondas disponible en varios formatos (sobremesa, desktop, módulo PXIe, rackmount, portátil). La familia proporciona bajo ruido de fase hasta 40 GHz, soporta operación multi-canal coherente y ofrece funciones avanzadas de modulación analógica y por pulsos.

Características clave

• Rango de frecuencia hasta 40 GHz (familia Lucid-X)
• Configuración de sobremesa de doble canal (LSX4092B)
• Conmutación de frecuencia rápida: <10 μs (opción ultra-rápida disponible)
• Conmutación coherente para aplicaciones multi-canal con coherencia de fase
• Modulación analógica: AM, FM, PM, Sweep y modulación por pulsos
• Ruido de fase (típico): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armonías típicamente -50 dBc; espurios no armónicos típicamente -90 dBc
• Modulador por pulsos relación on/off típicamente 70 dB; tiempos de subida/bajada <15 ns
• Interfaces: LAN, USB, SPI
• Control & programación: SCPI/VISA; soportado mediante Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido

Capacidades detalladas
Integridad y pureza de la señal
La familia Lucid-X ofrece un alto nivel de pureza espectral en todo el rango hasta 40 GHz. Ejemplos típicos de ruido de fase a 10 kHz de offset: -148 dBc/Hz (100 MHz), -133 dBc/Hz (1 GHz), -114 dBc/Hz (10 GHz). El rendimiento en armónicos y espurios permite usar la serie LSX como osciladores locales, sincronización ADC/DAC, pruebas de intermodulación y otras aplicaciones RF de precisión.

Conmutación rápida de frecuencia
La conmutación ultra-rápida de frecuencia, en el rango de microsegundos, minimiza el tiempo muerto en secuencias de prueba automatizadas y permite simular de forma realista formas de onda de salto de frecuencia utilizadas en radar, guerra electrónica y comunicaciones seguras.

Modulación analógica y por pulsos
El soporte de modulación analógica incluye FM (desviación máxima hasta 10 MHz; velocidades hasta 1 MHz), AM (profundidad lineal hasta 90%; velocidades hasta 100 kHz) y PM (desviación pico hasta 360°). La modulación por pulsos ofrece alta relación on/off (~70 dB) y tiempos de subida/bajada rápidos (<15 ns). Se admiten modos Sweep y Pattern/Pulse para escenarios complejos de generación de señales.

Control y programación
Diseñados para integración y automatización, los equipos Lucid-X implementan SCPI sobre VISA. El control remoto por LAN o USB es compatible; integración lista para Python, MATLAB, C#/C++, NI LabVIEW. Un panel frontal virtual permite control GUI local y en red.

Información de pedido
Modelo: LSX4092B — Generador de señales de microondas sobremesa doble canal 40 GHz
Opciones (resumen):

• MOD — Paquete de modulación (AM, FM, PM)
• LP — Opción baja potencia (-70 dBm) (disponibilidad según formato)
• ELP1 / ELP2 — Rangos bajos de potencia extendidos (por canal / dos canales)
• EPR1 / EPR2 — Rangos de potencia extendidos (por canal / dos canales) de -130 dBm a +27 dBm
• PLS — Opción de modulación por pulsos
• PAT — Opción de modulación por patrón
• FS — Opción conmutación rápida (100 μs)
• UFS — Opción conmutación ultra-rápida (10 μs) (disponible según formato)
• BAT / BAT2 / CHA — Opciones de batería y cargador para modelos portátiles
• W-RACK — Kit de montaje en rack
• WE — Extensión de garantía (1 año)

Accesorios (ejemplos)

• Kit de montaje en rack de 19" (W-Rack)
• Maletín profesional / kit de transporte

Especificaciones técnicas

• Modelo: LSX4092B (Generador de señales de microondas sobremesa doble canal 40 GHz)
• Frecuencia máxima: hasta 40 GHz
• Canales: Doble (2 canales, coherentes)
• Ruido de fase (típico, offset 10 kHz): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armonías: típ. -50 dBc
• Espurios no armónicos: típ. -90 dBc
• Conmutación rápida: capacidad <10 μs; opciones de pedido FS (100 μs) y UFS (10 μs)
• FM: desviación máxima hasta 10 MHz; velocidades hasta 1 MHz
• AM: profundidad lineal hasta 90%; velocidades hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: relación on/off ~70 dB; tiempos de subida/bajada <15 ns
• Interfaces: LAN, USB, SPI
• Control remoto: SCPI sobre VISA; compatible con Python, MATLAB, C#/C++, LabVIEW
• Formatos: Benchtop, Desktop, Rackmount, módulo PXIe, Portátil
• Aplicaciones típicas: osciladores locales (STALO), pruebas radar, guerra electrónica, sincronización DAC/ADC, beam-forming, configuraciones de prueba multi-canal coherentes
