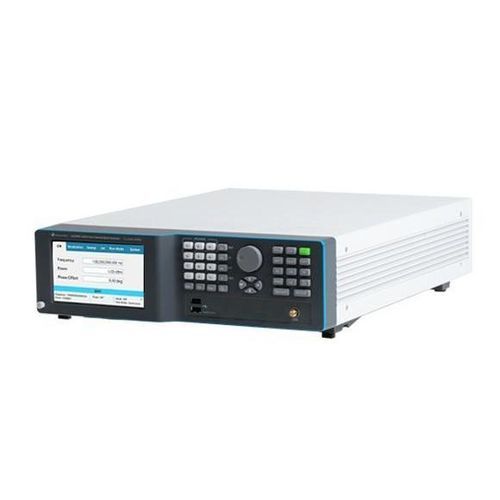

Generador de señal LSX4091B

de microondasRFmonocanal

Descripción del producto
El Lucid-X LSX4091B es un generador de señales de microondas de formato compacto y modular, disponible en múltiples factores de forma (escritorio, módulo PXIe, sobremesa, rack, portátil). Está diseñado para bajo ruido de fase y cubre un rango de frecuencias de hasta 40 GHz.

Características clave

• Velocidad de conmutación rápida <10 μs (opción ultra-rápida disponible)
• Conmutación de frecuencia coherente
• Modulación AM, FM, PM, barrido y pulsos
• Ruido de fase: -133 dBc/Hz @ 1 GHz (especificación de ejemplo)
• Interfaces integradas LAN, USB y SPI

Integridad y pureza de la señal
La familia LSX proporciona un ruido de fase excepcionalmente bajo en toda la banda hasta 40 GHz y está diseñada para aplicaciones de alto rendimiento como osciladores locales, mediciones de distorsión por intermodulación y sincronización de DAC/ADC. Ejemplo de rendimiento de ruido de fase a 10 kHz de offset: -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz. Armónicos típicos -50 dBc; no armónicos típicos -90 dBc.

Conmutación rápida de frecuencia
El LSX ofrece una capacidad de conmutación de frecuencia de 10 μs (con opción ultra-rápida de 10 μs), permitiendo cambios rápidos pulso a pulso necesarios para salto de frecuencia, simulaciones radar y de guerra electrónica, y sistemas de prueba automatizados de alto rendimiento.

Modulación analógica y por pulsos
El instrumento soporta funciones integradas de modulación analógica y por pulsos:

• FM: desviaciones máximas hasta 10 MHz y tasas hasta 1 MHz
• AM: profundidad lineal hasta 90%, tasas hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: alta relación encendido/apagado (típ. 70 dB) con tiempos de subida/bajada <15 ns

Control y programación
Diseñado para integración y automatización, el LSX soporta arquitecturas de control estándar de la industria SCPI y VISA y entornos de programación comunes (Python, MATLAB, C#/C++, LabVIEW). Se proporciona un panel frontal virtual para control local o en red.

Aplicaciones

• Sistemas radar (oscilador local estable - STALO)
• Guerra electrónica y simulación de amenazas con salto de frecuencia
• Comunicaciones (simulación de señales analógicas, prueba de transmisores/receptores)
• Bancos de prueba multi-canal fase-coherentes (física cuántica, antenas en fase)

Información de pedido (extracto)
Modelo | Descripción
LSX4091B | Generador de señales de microondas sobremesa de 40 GHz, canal único

Opciones | Descripción | Modelos
MOD | Paquete de modulación (AM, FM, PM) | X/R/B/D/P
LP | Opción baja potencia -70 dBm (incluido para B/R/X) | D/P
ELP1 | 1 canal, rango de baja potencia extendido (no para 4 canales) | B/R
ELP2 | 2 canales, rango de baja potencia extendido (no para 4 canales) | B/R
EPR1 | 1 canal, rango de potencia extendido -130 dBm a +27 dBm (no para 4 canales) | B/R
EPR2 | 2 canales, rango de potencia extendido -130 dBm a +27 dBm (no para 4 canales) | B/R
PLS | Modulación por pulsos | X/R/B/D/P
PAT | Modulación por patrón | X/R/B/D/P
FS | Conmutación rápida 100 μs | X/R/B/D
UFS | Conmutación ultra-rápida 10 μs | B/R
BAT / BAT2 / CHA / LAN / W-RACK / WE | Batería / cargador / adaptador USB-Ethernet / kit rack / opciones de extensión de garantía | ver tabla de pedido

Notas
Nombre de la familia de producto: Lucid-X (serie LSX). El modelo específico LSX4091B es la variante sobremesa de canal único 40 GHz.
