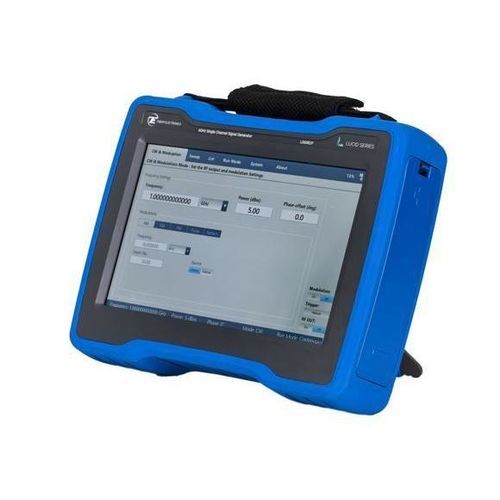

Generador de señal LSX8081P

de microondasRFmonocanal

Resumen
El Lucid-X LSX8081P es un generador de señales de microondas portátil y de pequeño tamaño, diseñado para ofrecer bajo ruido de fase y alta pureza espectral en aplicaciones que requieren fuentes RF precisas. Este modelo portátil monócanal de 8 GHz forma parte de la familia Lucid-X, también disponible en formatos Desktop, Benchtop, Rackmount y módulo PXIe.

Características clave

• Velocidad de conmutación rápida <10 μs (opción ultra-rápida disponible)
• Conmutación de frecuencia coherente
• Modulación analógica: AM, FM, PM, barrido y modulación por pulsos
• Ejemplos de ruido de fase: -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armónicos típicamente <-50 dBc; no armónicos típicamente <-90 dBc
• Interfaces integradas: LAN, USB y SPI
• Control remoto SCPI/VISA estándar industrial; APIs compatibles: Python, MATLAB, C#/C++ y LabVIEW; incluye panel frontal virtual GUI
• Formatos disponibles: PXIe, Rackmount, Benchtop, Desktop y Portable

Integridad y pureza de la señal
La familia LSX está diseñada para un ruido de fase muy bajo y una alta pureza espectral, adecuada para osciladores locales, mediciones de distorsión por intermodulación y sincronización de DAC/ADC de alto rendimiento.

Capacidades de modulación analógica y por pulsos

• FM: desviación máxima hasta 10 MHz; tasas de modulación hasta 1 MHz
• AM: profundidad lineal hasta 90 %; tasas de modulación hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: alta relación encendido/apagado (típicamente ~70 dB); tiempos de subida/bajada <15 ns; admite modulación por patrón y por pulsos

Conmutación rápida de frecuencia
El tiempo de conmutación típico de 10 μs permite probar sistemas de salto de frecuencia, simulaciones radar/EW y secuencias de prueba automatizadas de alto rendimiento.

Control y programación
Control remoto mediante SCPI/VISA por LAN o USB. Compatible con Python, MATLAB, C#/C++ y LabVIEW. Se proporciona un panel frontal virtual para control GUI local o en red.

Información de pedido
Model — Description
LSX8081P — 8 GHz Single Channel Portable Microwave Signal Generator

Especificaciones técnicas

• Modelo: LSX8081P
• Serie: Lucid-X (LSX)
• Formatos disponibles: Portable (esta referencia), Desktop, Benchtop, Rackmount, módulo PXIe
• Rango de frecuencias: hasta 40 GHz (familia Lucid-X)
• Ruido de fase (ejemplos): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armónicos: típicamente <-50 dBc; No armónicos: típicamente <-90 dBc
• Tiempo de conmutación: estándar 10 μs (opción ultra-rápida disponible)
• Modulaciones soportadas: AM, FM, PM, Sweep, Pulse, Pattern
• Capacidad FM: desviación máx. hasta 10 MHz; tasas hasta 1 MHz
• Capacidad AM: profundidad lineal hasta 90 %; tasas hasta 100 kHz
• Capacidad PM: desviación pico hasta 360°
• Especificaciones de pulso: relación on/off ~70 dB; subida/bajada <15 ns
• Interfaces: LAN, USB, SPI
• Control: SCPI/VISA; herramientas compatibles: Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido
• Aplicaciones típicas: fuentes LO, STALO radar, pruebas de intermodulación, sincronización DAC/ADC, radar/EW, comunicaciones inalámbricas, experimentos cuánticos que requieren fuentes coherentes multicanal
