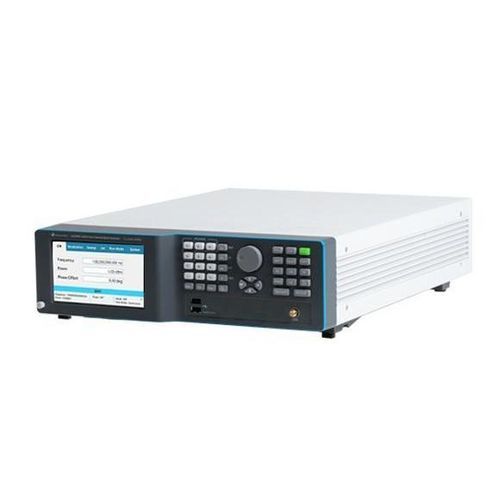

Generador de señal LSX1491B

de microondasRFmonocanal

Visión general
La familia Lucid-X ofrece una plataforma modular y de pequeña huella para generadores de señal de microondas en varios formatos (Desktop, PXIe, Benchtop, Rackmount, Portable). El LSX1491B es un instrumento benchtop de canal único a 14 GHz optimizado para bajo ruido de fase, alta pureza espectral y conmutación y modulación programable y rápida para pruebas y simulación.

Puntos clave

• Formatos: Desktop, módulo PXIe, Benchtop, Rackmount, Portable
• Frecuencia: 14 GHz para el modelo LSX1491B (cobertura de la familia hasta 40 GHz)
• Conmutación rápida: 10 μs estándar (opción UFS ultra-rápida disponible)
• Soporte coherente multi-canal en la familia Lucid-X
• Modulación: AM, FM, PM, Sweep y Pulse
• Interfaces: LAN, USB, SPI con compatibilidad SCPI/VISA

Resumen del producto (página)
El LSX1491B es un generador de señales microondas benchtop de canal único a 14 GHz de la familia Lucid-X, que ofrece bajo ruido de fase, alta pureza espectral y conmutación de frecuencia determinista y rápida para pruebas automatizadas, simulación radar y aplicaciones de comunicaciones.

Características (detalladas)

• Control y programación: SCPI/VISA para control remoto vía LAN/USB; programable desde Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido.
• Integridad y pureza de señal: Ruido de fase extremadamente bajo en toda la banda; ejemplo de ruido de fase a 10 kHz de offset: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Armónicos típicos -50 dBc; no-armónicos típicos -90 dBc.
• Modulación analógica y por pulsos: AM, FM, PM, sweep y modulación por pulsos integrados. FM: desviaciones hasta 10 MHz, tasas hasta 1 MHz. AM: profundidad lineal hasta 90%, tasas hasta 100 kHz. PM: desviación pico hasta 360°. Modulación por pulsos: relación on/off ≈70 dB; tiempos de subida/bajada <15 ns.
• Conmutación rápida de frecuencia: Conmutación en 10 μs para soportar frequency hopping, simulación radar/GE y pruebas automatizadas de alto rendimiento. Opción UFS disponible.
• Interfaces: LAN, USB, SPI y SPI/micro-USB para control embebido; comandos SCPI/VISA y panel frontal virtual.

Información de pedido (extracto)
Modelo | Descripción
LSX1491B | Generador de señales microondas benchtop de canal único 14 GHz

Opciones (extracto)
Ejemplos de opciones y códigos:
MOD – Paquete de modulación (AM, FM, PM)
LP – Opción baja potencia -70 dBm (incluida en algunas plataformas)
ELP1 / ELP2 – Rangos de baja potencia extendidos
EPR1 / EPR2 – Rangos de potencia extendidos (por canal, de -130 dBm a +27 dBm)
PLS – Opción de modulación por pulsos
PAT – Opción de modulación por patrón
FS – Conmutación rápida 100 μs
UFS – Ultra-rápida 10 μs
BAT / BAT2 – Opciones de batería reemplazable (modelos portátiles)
W-RACK – Kit de montaje en rack
WE – Extensión de garantía 1 año (garantía estándar 3 años)

Aplicaciones y casos de uso

• Oscilador local y STALO para sistemas radar
• Guerra electrónica (frequency hopping y simulación de amenazas)
• Pruebas de comunicaciones (modulación analógica/digital)
• Relojes DAC/ADC, pruebas de intermodulación y distorsión
• Control cuántico y experimentos coherentes multi-canal

Especificaciones técnicas

• Modelo: LSX1491B — 14 GHz canal único benchtop
• Familia: Lucid-X (LSX) generadores de microondas
• Ruido de fase típico: -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armónicos: típ. -50 dBc; no-armónicos: típ. -90 dBc
• Conmutación de frecuencia: 10 μs (opción ultra-rápida disponible)
• FM: desviaciones hasta 10 MHz; tasa FM hasta 1 MHz
• AM: profundidad lineal hasta 90%; tasa AM hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: relación on/off típ. 70 dB; tiempos de subida/bajada <15 ns
• Interfaces: LAN, USB, SPI; control SCPI/VISA; GUI panel frontal virtual
• Formatos soportados: Desktop, Benchtop, Rack, módulo PXIe, Portable
• Cobertura máxima de la familia: hasta 40 GHz
