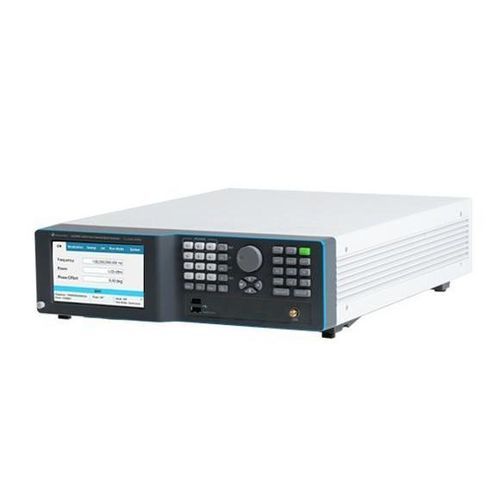

Generador de señal LSX8081B

de microondasRFmonocanal

Descripción general
El LSX8081B es el modelo de sobremesa monocanal de 8 GHz de la familia modular Lucid-X de generadores de señales microondas. Diseñado para aplicaciones de ensayo e instrumentación, ofrece bajo ruido de fase, amplias capacidades de modulación y conmutación rápida configurable en un formato compacto de sobremesa.

Características clave

• Generador de señales microondas 8 GHz monocanal, formato sobremesa
• Conmutación rápida: <10 μs típica (opción UFS); opción FS para 100 μs
• Conmutación de frecuencia coherente para pruebas multi-portadora y hopping
• Modulación analógica: AM, FM, PM, Sweep y Pulsos
• Interfaces LAN y USB integradas para control remoto

Integridad y pureza de la señal
La familia Lucid-X proporciona un ruido de fase muy bajo en su rango de frecuencias, adecuado para aplicaciones LO, IMD y sincronización DAC/ADC. Ejemplos de ruido de fase (offset 10 kHz): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz. Armónicos típicos -50 dBc; no armónicos típicos -90 dBc.

Modulación analógica y por pulsos
El LSX8081B soporta amplias capacidades de modulación analógica y por pulsos:

• FM: desviaciones hasta 10 MHz; velocidades hasta 1 MHz
• AM: profundidad lineal hasta 90%; velocidades hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: alta relación on/off (~70 dB); tiempos de subida/bajada <15 ns

Conmutación rápida de frecuencia
Los modos de conmutación rápida (opción UFS 10 μs, opción FS 100 μs) son adecuados para pruebas automatizadas, simulaciones por salto de frecuencia, emulación radar/Guerra Electrónica y pruebas de fabricación de alto rendimiento.

Control y programación
Conjunto de comandos estándar SCPI/VISA con interfaces LAN y USB. Integración mediante Python, MATLAB, C#/C++, LabVIEW y herramientas NI. Panel frontal virtual disponible para control GUI local o remoto.

Información de pedido
LSX8081B | Generador de señales microondas de sobremesa monocanal 8 GHz

Opciones (resumen)
MOD - Paquete de modulación (AM, FM, PM); PLS - modulación por pulsos; PAT - modulación por patrón; FS - conmutación 100 μs; UFS - conmutación ultra-rápida 10 μs; LP / ELP / EPR - opciones de potencia baja/extendida; BAT / CHA / adaptadores LAN y accesorios de rack.

Características / especificaciones técnicas

• Tipo de producto: generador de señales microondas 8 GHz monocanal (sobremesa)
• Familia: Lucid-X (LSX); formatos modulares: Desktop, PXIe, Benchtop, Rack, Portable
• Cobertura en frecuencia: familia hasta 40 GHz (LSX8081B = 8 GHz)
• Ruido de fase (offset 10 kHz ejemplos): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armónicos: típ. -50 dBc; no armónicos: típ. -90 dBc
• Conmutación rápida: <10 μs (UFS); 100 μs (FS)
• Modulación: AM, FM (≤10 MHz desviación, ≤1 MHz velocidades), PM (≤360°), Sweep, Pulse (on/off ≈70 dB, subida/bajada <15 ns)
• Interfaces: LAN, USB; adaptador USB‑Ethernet opcional; control remoto SCPI/VISA
• Programación: Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido
• Formatos: Benchtop (este producto), Desktop, módulo PXIe, Rackmount, Portable
• Aplicaciones típicas: LO para radar/STALO, mediciones IMD, sincronización DAC/ADC, simulación radar/EW, ensayos de comunicaciones, configuraciones con antenas en fase
