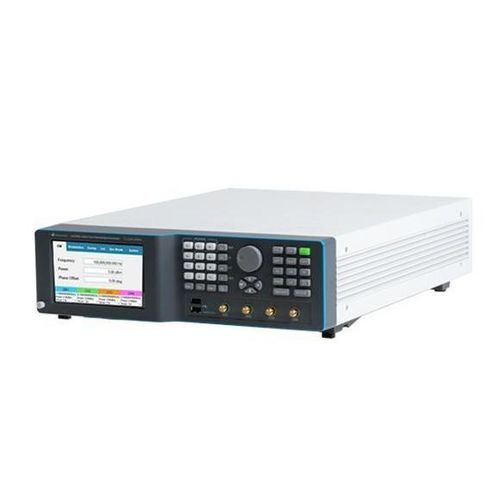

Generador de señal LSX8084B

de microondasRF4 canales

Descripción del producto
El LSX8084B es un generador de señales de microondas de sobremesa de 8 GHz y cuatro canales de la familia Lucid‑X (LSX). Proporciona bajo ruido de fase y alta pureza espectral en un formato modular compacto, apto para uso en banco y para integración en sistemas multicanal escalables.

Características clave

• 4 canales coherentes (configuración sobremesa)
• Conmutación rápida: estándar 100 μs; opción ultra-rápida <10 μs
• Conmutación de frecuencia coherente para aplicaciones multicanal en fase
• Modulación analógica: AM, FM, PM, barrido y pulsos
• Modulación por pulsos: alta relación on/off (típ. 70 dB); tiempos de subida/bajada <15 ns
• FM: desviación hasta 10 MHz; tasas hasta 1 MHz
• AM: profundidad lineal hasta 90%; tasas hasta 100 kHz
• PM: desviación pico hasta 360°
• Interfaces: LAN, USB, SPI; compatible SCPI/VISA
• Control remoto y software: panel frontal virtual; APIs para Python, MATLAB, C#/C++, LabVIEW
• Pequeña huella modular para sistemas multicanal escalables (PXIe, rack, sobremesa, portátil)

Información de pedido
Modelo | Descripción
LSX8084B | Generador de señales de microondas de sobremesa 8 GHz de cuatro canales

Opciones (resumen)

• MOD — Paquete de modulación (AM, FM, PM)
• LP — Opción baja potencia (-70 dBm) (disponibilidad según forma)
• ELP1 / ELP2 — Rangos de baja potencia extendidos (restricciones por canal)
• EPR1 / EPR2 — Rango de potencia extendido (-130 dBm a +27 dBm) (restricciones por canal)
• PLS — Modulación por pulsos
• PAT — Modulación por patrón
• FS — Conmutación rápida (100 μs)
• UFS — Conmutación ultra-rápida (10 μs)
• W-RACK — Kit de montaje en rack
• BAT / BAT2 / CHA — Batería portátil / opciones de cargador (forma portátil)
• WE — Extensión de garantía 1 año (garantía estándar: 3 años)

Especificaciones técnicas

• Familia de producto: Lucid‑X (LSX) generadores de señales de microondas modulares
• Modelo: LSX8084B — 8 GHz, cuatro canales, sobremesa
• Capacidad de frecuencia de la familia: hasta 40 GHz (familia Lucid‑X)
• Ruido de fase (offset 10 kHz): -148 dBc/Hz a 100 MHz; -133 dBc/Hz a 1 GHz; -114 dBc/Hz a 10 GHz
• Armónicos: típ. -50 dBc; espurias (no armónicos): típ. -90 dBc
• Conmutación de frecuencia: estándar 100 μs; opción ultra-rápida 10 μs
• FM: desviación hasta 10 MHz; tasas hasta 1 MHz
• AM: profundidad lineal hasta 90%; tasas hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: relación on/off típ. ≈70 dB; tiempos de subida/bajada <15 ns
• Interfaces: LAN, USB, SPI; compatible SCPI/VISA
• Control remoto e integración: Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido
• Aplicaciones previstas: generación LO / STALO, mediciones de distorsión por intermodulación (IM), radar, guerra electrónica, bancos de pruebas multicanal coherentes, control cuántico, sistemas de antena en fase / formación de haz
