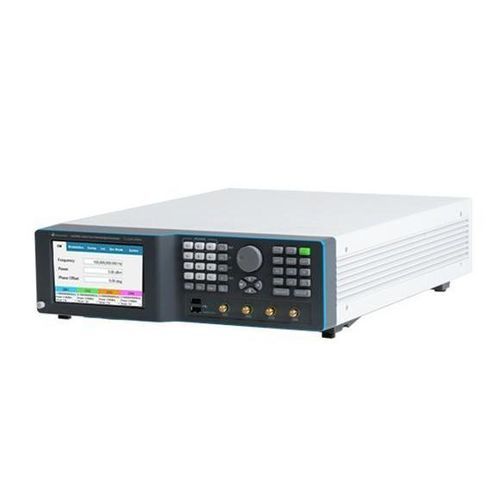

Generador de señal LSX2094B

de microondasRF4 canales

Descripción general
El LSX2094B es un generador de señales de microondas de sobremesa de 20 GHz y cuatro canales, miembro de la familia Lucid-X — una gama modular y compacta disponible en varios formatos. Está diseñado para bajo ruido de fase y alta pureza espectral, con conmutación rápida y múltiples modos de modulación.

Puntos clave

• Formato: sobremesa, configuración coherente de 4 canales
• Cobertura de frecuencia de la familia: hasta 40 GHz (capacidad a nivel de familia)
• Conmutación rápida: opciones ultra-rápidas para conmutación de pulso y frecuencia
• Modulación: AM, FM, PM, Sweep y modulación por pulsos
• Interfaces: LAN, USB y SPI; soporte SCPI/VISA para control remoto y automatización

Aspectos destacados

• Velocidad de conmutación ultra-rápida: <10 μs (opción disponible)
• Conmutación coherente entre canales
• AM, FM, PM, Sweep & Pulse con amplio rango dinámico
• Ejemplos de ruido de fase: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Interfaces LAN, USB y SPI integradas para control del instrumento

Características (detalladas)

• Integridad de señal & pureza espectral — Ruido de fase extremadamente bajo en el rango de frecuencias; niveles típicos de armónicos ~-50 dBc y espurias/no armónicos ~-90 dBc (objetivos de la familia).
• Conmutación rápida de frecuencia — Capacidad de conmutación ultra-rápida hasta 10 μs para soportar secuencias de prueba automatizadas rápidas, simulaciones de salto de frecuencia y escenarios EW.
• Modulación analógica & por pulsos — Modulación AM, FM, PM y Sweep incorporada: desviación FM hasta 10 MHz (tasas hasta 1 MHz); profundidad AM lineal hasta 90% (tasas hasta 100 kHz); desviación PM pico hasta 360°; modulación por pulsos con relación on/off típica ~70 dB y tiempos de subida/bajada <15 ns.
• Control & programación — Arquitectura estándar SCPI y VISA. Control remoto y automatización vía LAN o USB usando Python, MATLAB, C#/C++, LabVIEW. Panel frontal virtual disponible para control por GUI.

Aplicaciones

• Osciladores locales y aplicaciones STALO
• Mediciones de intermodulación e IM3 (pruebas multi-tono)
• Radar, simulación de amenazas en guerra electrónica (EW) y escenarios de salto de frecuencia
• Relojes para DAC/ADC de alto rendimiento y bancos de pruebas RF

Especificaciones

• Modelo: LSX2094B — generador de señales de microondas sobremesa 20 GHz, cuatro canales
• Canales: 4 canales coherentes (configuración multi-canal sobremesa)
• Frecuencia máxima (familia): hasta 40 GHz (modelo específico: 20 GHz para LSX2094B)
• Ruido de fase (ejemplos): -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armónicos: típicamente ~-50 dBc; espurias/no armónicos: ~-90 dBc
• Conmutación de frecuencia: Conmutación rápida 100 μs (opción FS); Conmutación ultra-rápida 10 μs (opción UFS)
• Modulación: AM, FM, PM, Sweep, Pulse, Pattern (PAT). Desviación FM hasta 10 MHz (tasas hasta 1 MHz). Profundidad AM hasta 90% (tasas hasta 100 kHz). Desviación PM pico 360°.
• Modulación por pulsos: relación on/off típica ~70 dB; tiempos de subida/bajada <15 ns
• Potencia/opciones: rangos de potencia extendidos y opciones de baja potencia disponibles de fábrica
• Interfaces: LAN, USB, SPI; soporta SCPI/VISA; control remoto vía Python, MATLAB, C#/C++, LabVIEW
• Formatos disponibles en la familia: PXIe, Rackmount, Benchtop, Desktop, Portable
• Documentación: software de control, manual de programación y manual de usuario disponibles
