Generador de señal LSX4094B

de microondasRFPXIe

Overview
El Lucid-X LSX4094B es un generador de señales microondas modular de pequeña huella, disponible como módulo PXIe, desktop, benchtop, rackmount y portátil. Proporciona bajo ruido de fase y alta pureza espectral hasta 40 GHz, admite conmutación coherente de frecuencia y está diseñado para aplicaciones RF/microondas exigentes como fuentes STALO/LO, radar, guerra electrónica y sincronización de DAC/ADC de alto rendimiento.

Key Features

• Conmutación rápida: <= 10 µs (opción ultra-rápida)
• Conmutación coherente de frecuencia para operación multi‑canal con estabilidad de fase
• Modulación analógica: AM, FM, PM, Sweep
• Modulación por pulsos con alto ratio on/off y tiempos de subida/bajada rápidos
• Bajo ruido de fase para alta integridad de señal
• Interfaces integradas: LAN, USB y SPI
• Plataformas modulares: PXIe, Desktop, Benchtop, Rackmount, Portable

Analog / Modulation Capabilities
El LSX4094B incluye AM, FM, PM y Sweep integrados. FM: desviaciones hasta 10 MHz y velocidades hasta 1 MHz; AM: profundidad lineal hasta 90% y velocidades hasta 100 kHz; PM: desviación pico hasta 360°; Modulación por pulsos: ratio on/off típico ~70 dB y tiempos de subida/bajada < 15 ns.

Control and Programming
Soporta SCPI y VISA para control remoto. Interfaces: LAN, USB y SPI. Programable desde Python, MATLAB, C#/C++ y NI LabVIEW. Se suministra un panel frontal virtual para control local y en red con interfaz gráfica.

Form Factors
Disponible como módulo PXIe, desktop, benchtop, rack 19 pulgadas y unidades portátiles (batería). Escalable para sistemas coherentes multi‑canal (configuraciones de 1, 2 y 4 canales y variantes multi‑unidad en rack/benchtop).

Ordering Information

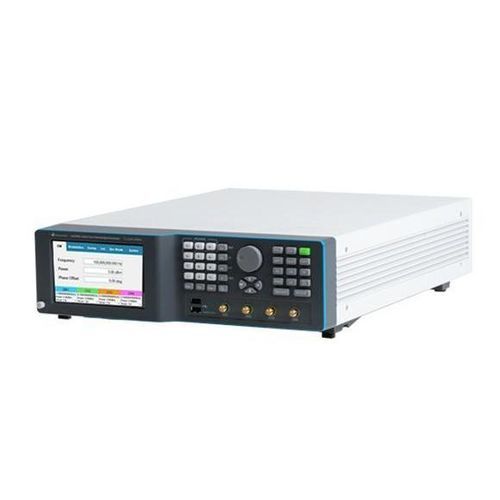

LSX4094B - Generador microondas benchtop de 4 canales 40 GHz (familia Lucid-X)

Options (summary)
MOD = paquete de modulación (AM, FM, PM); LP = opción baja potencia (-70 dBm); ELP1/ELP2 = rango de baja potencia extendido; EPR1/EPR2 = rango de potencia extendido (-130 dBm a +27 dBm); PLS = modulación por pulsos; PAT = modulación por patrón; FS = conmutación rápida 100 µs; UFS = conmutación ultra-rápida 10 µs; BAT/BAT2 = baterías reemplazables; CHA = cargador externo; LAN = adaptador Ethernet USB; W-RACK = kit de montaje en rack; WE = extensión de garantía 1 año.

Technical specifications

• Rango de frecuencias: hasta 40 GHz
• Ruido de fase (ejemplos): -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (offset 10 kHz)
• Armónicos: típ. -50 dBc
• No armónicos: típ. -90 dBc
• Conmutación rápida: 100 µs (FS), 10 µs (UFS)
• FM: desviaciones hasta 10 MHz; velocidades hasta 1 MHz
• AM: profundidad lineal hasta 90%; velocidades hasta 100 kHz
• PM: desviación pico hasta 360°
• Modulación por pulsos: ratio on/off ~70 dB; tiempos de subida/bajada < 15 ns
• Interfaces: LAN, USB, SPI
• Control: SCPI / VISA; soporta Python, MATLAB, C#/C++, LabVIEW
• Formas: PXIe, Desktop, Benchtop, Rackmount, Portable
• Aplicaciones: STALO radar, fuente LO, medidas de intermodulación, sincronización DAC/ADC, experimentos cuánticos, antenas en fase y simulaciones EW
