Generador de señal LSX8082B

de microondasRFmonocanal

Resumen

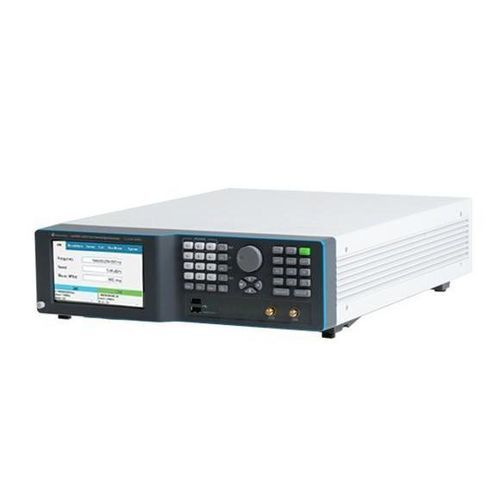

El Lucid-X LSX8082B es un generador de señales de microondas de sobremesa de 8 GHz de la familia Lucid-X. Plataforma modular y de pequeño formato, diseñada para bajo ruido de fase y alta pureza espectral. El modelo doble canal está orientado a aplicaciones exigentes de ensayo RF/microondas en laboratorio y campo.

Características clave

• Conmutación rápida <100 μs (opción UFS: <10 μs)
• Conmutación coherente de frecuencia
• Modulación analógica: AM, FM, PM, Sweep y Pulse
• Bajo ruido de fase
• Interfaces integradas: LAN, USB, SPI

Detalles destacados

• Integridad y pureza de señal: Pureza espectral excepcional en la banda de operación. Ruido de fase representativo (offset 10 kHz): -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Armónicos típicos: -50 dBc; no armónicos: -90 dBc.
• Modulación analógica e impulsional: FM hasta 10 MHz de desviación (tasas hasta 1 MHz); AM profundidad hasta 90% (tasas hasta 100 kHz); PM desviación pico hasta 360°; modulación por pulsos con alto ratio on/off (típ. 70 dB) y tiempos de subida/bajada <15 ns. Opciones de patrón y pulsos disponibles.
• Conmutación rápida de frecuencia: Conmutación rápida estándar <100 μs; opción UFS ultra-rápida <10 μs para hopping de frecuencia y secuencias ATE rápidas.
• Control y programación: SCPI vía VISA y conectividad LAN/USB/SPI. Control remoto e integración con Python, MATLAB, C#/C++, LabVIEW. Panel frontal virtual incluido.

Resumen de pedido (tabla)
Modelo: LSX8082B
Descripción: Generador de señales de microondas de sobremesa 8 GHz doble canal

Opciones (ejemplos)

• MOD — Paquete de modulación (AM, FM, PM)
• LP — Opción baja potencia (-70 dBm)
• ELP1 / ELP2 — Rangos extendidos de baja potencia (1 o 2 canales)
• EPR1 / EPR2 — Rango de potencia extendido (-130 dBm a +27 dBm)
• PLS — Modulación por pulsos
• PAT — Modulación de patrón
• FS — Conmutación rápida (100 μs)
• UFS — Ultra-rápida (10 μs)
• BAT / BAT2 / CHA — Opciones de batería y cargador (modelos portátiles)
• W-RACK — Kit para montaje en rack
• WE — Extensión de garantía

Aplicaciones

• Oscilador local (STALO) y sistemas radar
• Guerra electrónica y simulación de amenazas
• Experimentos cuánticos y sincronización precisa de DAC/ADC
• Mediciones RF/FM en laboratorio y campo (configuraciones portátiles)

Especificaciones técnicas

• Familia: Lucid-X (serie LSX)
• Denominación: LSX8082B
• Formatos (familia): Desktop, PXIe, Benchtop, Rackmount, Portable
• Este modelo: Generador microondas de sobremesa 8 GHz (doble canal)
• Capacidad de frecuencia (familia): hasta 40 GHz (capacidad de la familia; modelo específico 8 GHz)
• Ruido de fase representativo: -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armónicos: típ. -50 dBc; No armónicos: típ. -90 dBc
• Conmutación: conmutación rápida <100 μs estándar; opción UFS <10 μs
• Tipos de modulación: AM, FM (desviación hasta 10 MHz, tasas hasta 1 MHz), PM (pico 360°), Sweep, Pulse (ratio on/off típ. 70 dB; subida/bajada <15 ns), Pattern
• Opciones de potencia: baja potencia, rangos bajos extendidos, rangos de potencia extendidos (según opciones)
• Interfaces: LAN, USB, SPI
• Control remoto: SCPI/VISA; integración con Python, MATLAB, C#/C++, LabVIEW; panel frontal virtual incluido
• Parámetros típicos de pulso: ratio on/off ~70 dB; subida/bajada <15 ns
• Opciones y accesorios: paquetes de modulación, batería/cargador, adaptador LAN, kit rack, extensión de garantía, estuche de transporte
• Notas: Hoja de datos y software disponibles en la documentación del fabricante
