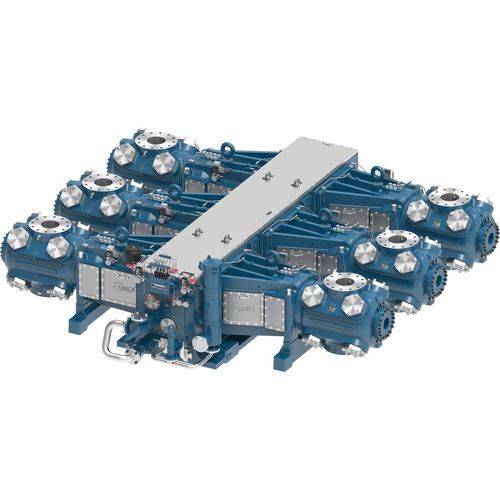

Compresor alternativo KBZ

para gas de procesode gas naturalsin motor

Resumen
Los KBU y KBZ son compresores reciprocantes separables de gran tamaño y velocidad media, diseñados para aplicaciones que requieren accionamientos de alta potencia y gran capacidad de compresión. Estas familias admiten cargas totales en vástago de hasta 150.000 lb y están disponibles en configuraciones de varios tiros para ajustarse a las necesidades del emplazamiento.

Aplicaciones
Se usan habitualmente en transporte por gasoducto, procesamiento midstream de gas, almacenamiento y otras aplicaciones industriales donde las condiciones de succión varían y se necesita control preciso de la capacidad.

Prestaciones — resumen por tiros
2 tiros
KBU | KBZ
Potencia nominal: 2,600 | 2,600
Carrera (in): 5.75 | 6.75
RPM máx.: 1,200 | 1,000
Velocidad pistón: 1,150 | 1,125
Diámetro vástago (in): 2.875 | 2.875
Carga total vástago (lb): 150,000 | 150,000
Peso medio (lb): 24,000 | 24,000
Longitud máx. (in): 86 | 86
Ancho nominal (in): 192 | 192
Línea de eje cigüeñal (in): 24 | 24

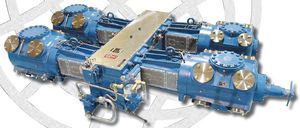

4 tiros
KBU | KBZ
Potencia nominal: 5,200 | 5,200
Carrera (in): 5.75 | 6.75
RPM máx.: 1,200 | 1,000
Velocidad pistón: 1,150 | 1,125
Diámetro vástago (in): 2.875 | 2.875
Carga total vástago (lb): 150,000 | 150,000
Peso medio (lb): 45,000 | 45,000
Longitud máx. (in): 135 | 135
Ancho nominal (in): 192 | 192
Línea de eje cigüeñal (in): 24 | 24

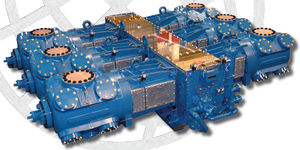

6 tiros
KBU | KBZ
Potencia nominal: 7,800 | 7,800
Carrera (in): 5.75 | 6.75
RPM máx.: 1,200 | 1,000
Velocidad pistón: 1,150 | 1,125
Diámetro vástago (in): 2.875 | 2.875
Carga total vástago (lb): 150,000 | 150,000
Peso medio (lb): 68,000 | 68,000
Longitud máx. (in): 183 | 183
Ancho nominal (in): 192 | 192
Línea de eje cigüeñal (in): 24 | 24

Características del producto

• Filtros de aceite de alta eficiencia: filtros tipo cartucho con clasificación 1 micrón nominal / 12 micrones absoluto.
• Dispositivos de descarga versátiles: bolsillos de volumen variable (VVCP) manuales en cabeza disponibles en la mayoría de los cilindros; descargadores neumáticos de la válvula de succión disponibles de forma limitada.
• Pernos de alta resistencia: pernos grado 8 en uniones cargadas y pernos antifatiga en tapas de válvula para una sujeción segura.

Materiales

• Carter de hierro gris: cigüeñal de acero forjado, guía de cruzeta de hierro gris, cojinete axial de bronce, cojinetes principales trimetálicos.
• Cruzeta de hierro dúctil: pasador de cruzeta de acero aleado.
• Biela de acero forjado: casquillo de pasador de cruzeta en bronce, cojinete de biela trimetálico, pernos de tensión grado 8.

Cilindros e ingeniería
Los cilindros están diseñados para operar en amplios rangos de presión manteniendo fiabilidad y prestaciones. Las opciones de cilindros aprovechan la potencia y la capacidad de carga de vástago de cada bastidor y pueden combinarse en numerosas configuraciones para proporcionar el volumen y la presión de gas requeridos. El software Ariel 7 se utiliza para modelar y diseñar configuraciones de compresores para aplicaciones específicas.

Especificaciones técnicas

• Serie / modelo: KBU / KBZ.
• Carrera: KBU 5,75 in (146 mm); KBZ 6,75 in (171 mm).
• RPM máx.: KBU 1,200; KBZ 1,000.
• Diámetro del vástago: 2,875 in (73 mm).
• Carga total de vástago: 150,000 lb; tracción: 75,000 lb; compresión: 80,000 lb.
• Potencia nominal por configuración: 2 tiros 2,600; 4 tiros 5,200; 6 tiros 7,800 (valores por modelo donde se especifica).
• Pesos aproximados por configuración: 24,000 lb (2 tiros); 45,000 lb (4 tiros); 68,000 lb (6 tiros).
• Longitud máxima (in): 86 (2 tiros); 135 (4 tiros); 183 (6 tiros). Ancho nominal (in): 192. Línea central del cigüeñal (in): 24.
