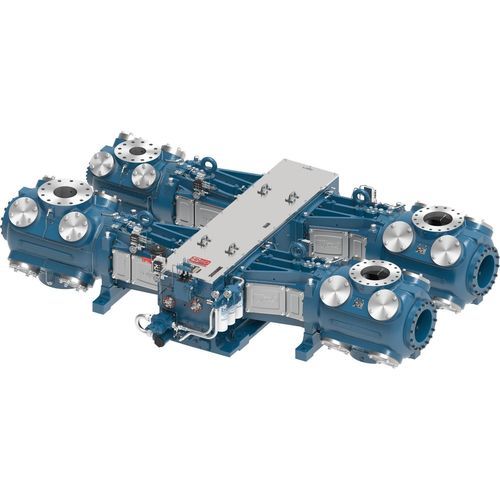

Compresor de pistón KBT

alternativopara gas de procesode gas

Descripción general
Los compresores Ariel KBK y KBT son compresores alternativos diseñados para funcionamiento continuo en aplicaciones de campos de gas y petróleo. Construidos con componentes reforzados y múltiples opciones de cilindros, estos bastidores cubren aplicaciones estándar y especializadas y alcanzan hasta 5 520 BHP en configuraciones multi-throw.

Características del producto

• Atornillado de alta resistencia: tornillería de grado 8 en todas las juntas cargadas y tornillos resistentes a la fatiga en las tapas de válvulas para garantizar la integridad de los ensamblajes.
• Bielas rígidas: bielas de acero forjado con diseño en I de servicio pesado y cuatro pernos para mayor durabilidad.
• Cruzados robustos: cruzados monobloque Ariel con pasadores endurecidos y rectificados y lubricación a presión directa arriba y abajo para minimizar el desgaste.
• Cilindros versátiles: diseños de cilindros y válvulas utilizables en amplios rangos de presión; los cilindros se pueden combinar en múltiples configuraciones para proporcionar el caudal y la presión requeridos.
• Software Ariel 7: herramienta de ingeniería para modelar y configurar paquetes de compresores, con diseños de cilindros actuales y anteriores disponibles para replicar o desarrollar nuevas unidades.

Materiales

• Cárter de hierro gris: cigüeñal de acero forjado, guía del cruzado en hierro gris, cojinete de empuje de bronce, cojinetes principales trilaminados.
• Cruzado de hierro dúctil: pasador del cruzado de acero aleado.
• Biela de acero forjado: casquillo de pasador de cruzado en bronce, cojinete de biela trilaminado, tornillos de tensión grado 8.

2 throw (Parámetros clave)
Parámetro | KBK | KBT
Potencia nominal | 1,840 BHP | 1,840 BHP
Carrera (in) | 6 | 5
RPM máx | 1,200 | 1,500
Velocidad del pistón | 1,200 | 1,250
Diámetro de la biela (in) | 2.0 | 2.0
Carga total en biela (lbs) | 92,000 | 92,000
Tensión (lbs) | 46,000 | 46,000
Compresión (lbs) | 50,000 | 50,000
Peso medio (lbs) | 11,500 | 11,500
Longitud máx (in) | 58 | 58
Ancho nominal (in) | 169 | 169
Centro del cigüeñal (in) | 17 | 17

4 throw (Parámetros clave)
Parámetro | KBK | KBT
Potencia nominal | 3,680 BHP | 3,680 BHP
Carrera (in) | 6 | 5
RPM máx | 1,200 | 1,500
Velocidad del pistón | 1,200 | 1,250
Diámetro de la biela (in) | 2.0 | 2.0
Carga total en biela (lbs) | 92,000 | 92,000
Tensión (lbs) | 46,000 | 46,000
Compresión (lbs) | 50,000 | 50,000
Peso medio (lbs) | 22,500 | 22,500
Longitud máx (in) | 101 | 101
Ancho nominal (in) | 169 | 169
Centro del cigüeñal (in) | 17 | 17

6 throw (Parámetros clave)
Parámetro | KBK | KBT
Potencia nominal | 5,520 BHP | 5,520 BHP
Carrera (in) | 6 | 5
RPM máx | 1,200 | 1,500
Velocidad del pistón | 1,200 | 1,250
Diámetro de la biela (in) | 2.0 | 2.0
Carga total en biela (lbs) | 92,000 | 92,000
Tensión (lbs) | 46,000 | 46,000
Compresión (lbs) | 50,000 | 50,000
Peso medio (lbs) | 35,500 | 35,500
Longitud máx (in) | 147 | 147
Ancho nominal (in) | 169 | 169
Centro del cigüeñal (in) | 17 | 17

Notas adicionales
Los cilindros Ariel son modulares y pueden combinarse en cientos de configuraciones para ajustarse al caudal y a la presión exigidos. Emplee el software Ariel 7 para el modelado y la selección detallada al especificar paquetes KBK/KBT para operaciones en campos de gas y petróleo.
