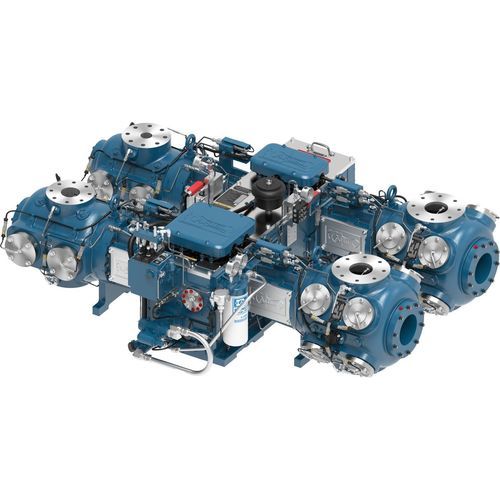

Grupo compresor de gas JGA

de pistón

Resumen
Los JG y JGA son compresores alternativos separables de tamaño medio, montados en el accionamiento, empleados en recolección de gas, impulsión de gas para combustible, perforación bajo equilibrio y aplicaciones CNG. El JG, introducido en 1966, fue la entrada de Ariel en el mercado de compresores reciprocantes de pequeño bastidor; el JGA ofrece capacidades de gas-lift para mayores producciones en pozos de esquisto.

Configuraciones del producto (throws)
Configuraciones disponibles: 2 Throw, 4 Throw, 6 Throw (JGA disponible en 6 Throw).

Tablas de rendimiento — 2 Throw
Potencia nominal: JG 252 / JGA 280
Carrera (in): JG 3.5 / JGA 3.0
RPM máx.: JG 1,500 / JGA 1,800
Velocidad del pistón: JG 875 / JGA 900
Diámetro de vástago (in): 1.125
Carga total de vástago (lbs): JG 18,000 / JGA 20,000
Tensión (lbs): JG 9,000 / JGA 10,000
Compresión (lbs): JG 10,000 / JGA 11,000
Peso medio (lbs): JG 2,200 / JGA 2,200
Longitud máx. (in): 34 / 34
Ancho nominal (in): 80 / 80
Centro de cigüeñal (in): 10.25 / 10.25

Tablas de rendimiento — 4 Throw
Potencia nominal: JG 504 / JGA 560
Carrera (in): JG 3.5 / JGA 3.0
RPM máx.: JG 1,500 / JGA 1,800
Velocidad del pistón: JG 875 / JGA 900
Diámetro de vástago (in): 1.125
Carga total de vástago (lbs): JG 18,000 / JGA 20,000
Tensión (lbs): JG 9,000 / JGA 10,000
Compresión (lbs): JG 10,000 / JGA 11,000
Peso medio (lbs): JG 4,200 / JGA 4,200
Longitud máx. (in): 58 / 58
Ancho nominal (in): 80 / 80
Centro de cigüeñal (in): 10.25 / 10.25

Tablas de rendimiento — 6 Throw (JGA)
Potencia nominal: JGA 840
Carrera (in): JGA 3.0
RPM máx.: JGA 1,800
Velocidad del pistón: JGA 900
Diámetro de vástago (in): 1.125
Carga total de vástago (lbs): JGA 20,000
Tensión (lbs): JGA 10,000
Compresión (lbs): JGA 11,000
Peso medio (lbs): JGA 7,600
Longitud máx. (in): 86
Ancho nominal (in): 80
Centro de cigüeñal (in): 10.25

Características del producto

• Carter robusto: Base en hierro fundido con nervaduras y tapa superior de aluminio desmontable para vida útil prolongada y acceso de mantenimiento.
• Filtros de aceite de alta eficiencia: Filtros giratorios sin derivación con 5 micras nominales y 17 micras absolutas.
• Pistones y varillas duraderos: Pistones en acero resistente al desgaste o hierro gris y varillas en acero aleado rectificado con tuercas de bloqueo; rosca laminada 1/4" menor que el diámetro de la varilla para facilitar la instalación.
• Diseños de cilindros versátiles: Cilindros combinables en múltiples configuraciones para cubrir amplios rangos de presión y caudal; uso del software Ariel 7 para modelado y diseño.

Materiales

• Carter en hierro gris: Cigüeñal en acero forjado, guía de cruz en hierro gris, cojinete principal tri-metal.
• Cruz en hierro dúctil: Pasador de cruz en acero aleado.
• Biela en acero forjado: Casquillo de pasador de cruz en bronce, cojinete de biela tri-metal, pernos de resistencia clase 8.

Notas adicionales
Diseño separable adecuado para recolección de gas, impulsión de gas carburante, perforación bajo equilibrio y CNG. El JG es el producto histórico de pequeño bastidor (1966); el JGA aporta capacidad moderna de gas-lift para incrementar la producción en pozos de shale.

Características técnicas / Especificaciones

• Aplicaciones: recolección de gas, impulsión de gas carburante, perforación bajo equilibrio, CNG.
• Configuraciones: 2 Throw, 4 Throw, 6 Throw.
• Rango de potencia (ejemplos): JG 252–504 / JGA 280–840 según throw.
• Carreras: 3.0 in y 3.5 in según modelo.
• RPM máx.: 1,500 / 1,800 según carrera.
• Diámetro de varilla: 1.125 in.
• Cargas totales de varilla: hasta 20,000 lbs.
• Tensión/compresión: hasta 10,000 / 11,000 lbs según modelo.
• Pesos medios (ejemplos): ~2,200; ~4,200; ~7,600 lbs según throw.
• Dimensiones ejemplo: Longitud máx. 34–86 in; Ancho nominal 80 in; Centro de cigüeñal 10.25 in.
• Cilindros configurables en cientos de combinaciones para cumplir requisitos de caudal y presión.
