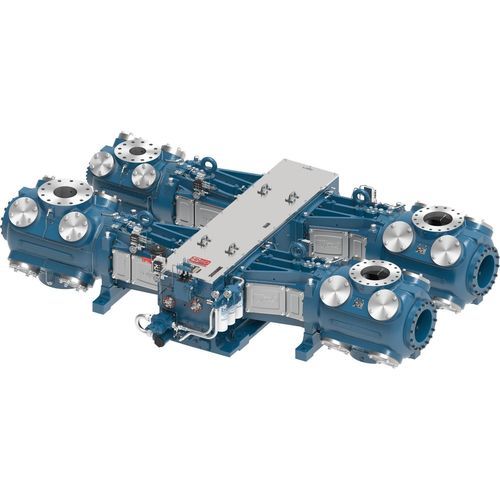

Compresor alternativo KBK

de gas naturalde gaseléctrico

Resumen
Los compresores KBK y KBT de Ariel son compresores alternativos diseñados para funcionamiento continuo en campos de petróleo y gas. Sus opciones modulares de cilindros y componentes internos reforzados permiten su uso en aplicaciones estándar y especializadas.

Tablas de rendimiento
2 Throw
Potencia nominal: KBK 1.840 — KBT 1.840 BHP
Carrera (in): KBK 6 — KBT 5
RPM máx.: KBK 1.200 — KBT 1.500
Velocidad del pistón: KBK 1.200 — KBT 1.250
Diámetro de vástago (in): KBK 2.0 — KBT 2.0
Carga total sobre vástago (lbs): KBK 92.000 — KBT 92.000
Tensión (lbs): KBK 46.000 — KBT 46.000
Compresión (lbs): KBK 50.000 — KBT 50.000
Peso medio (lbs): KBK 11.500 — KBT 11.500
Longitud máx. (in): KBK 58 — KBT 58
Ancho nominal (in): KBK 169 — KBT 169
Línea de centro del cigüeñal (in): KBK 17 — KBT 17

4 Throw
Potencia nominal: KBK 3.680 — KBT 3.680 BHP
Carrera (in): KBK 6 — KBT 5
RPM máx.: KBK 1.200 — KBT 1.500
Velocidad del pistón: KBK 1.200 — KBT 1.250
Diámetro de vástago (in): KBK 2.0 — KBT 2.0
Carga total sobre vástago (lbs): KBK 92.000 — KBT 92.000
Tensión (lbs): KBK 46.000 — KBT 46.000
Compresión (lbs): KBK 50.000 — KBT 50.000
Peso medio (lbs): KBK 22.500 — KBT 22.500
Longitud máx. (in): KBK 101 — KBT 101
Ancho nominal (in): KBK 169 — KBT 169
Línea de centro del cigüeñal (in): KBK 17 — KBT 17

6 Throw
Potencia nominal: KBK 5.520 — KBT 5.520 BHP
Carrera (in): KBK 6 — KBT 5
RPM máx.: KBK 1.200 — KBT 1.500
Velocidad del pistón: KBK 1.200 — KBT 1.250
Diámetro de vástago (in): KBK 2.0 — KBT 2.0
Carga total sobre vástago (lbs): KBK 92.000 — KBT 92.000
Tensión (lbs): KBK 46.000 — KBT 46.000
Compresión (lbs): KBK 50.000 — KBT 50.000
Peso medio (lbs): KBK 35.500 — KBT 35.500
Longitud máx. (in): KBK 147 — KBT 147
Ancho nominal (in): KBK 169 — KBT 169
Línea de centro del cigüeñal (in): KBK 17 — KBT 17

Características del producto

• Fijación de alta resistencia: Pernos clase 8 en uniones cargadas y pernos resistentes a la fatiga en tapas de válvulas para mantener la integridad estructural en cargas cíclicas.
• Bielas rígidas: Bielas forjadas de acero con diseño en I y cuatro pernos para una vida útil prolongada.
• Cabezas de cruz robustas: Cruzados monobloque con pasadores de acero endurecido y rectificado, lubricación a presión completa en parte superior e inferior para minimizar el desgaste.
• Cilindros innovadores: Diseños de cilindros versátiles con válvulas equilibradas que ofrecen rendimiento fiable en un amplio rango de presiones; los cilindros pueden combinarse en múltiples configuraciones. El software Ariel 7 se utiliza para modelado y configuración.

Materiales

• Cárter de hierro gris: Cigüeñal de acero forjado, guía de cruzado en hierro gris, cojinete empujador de bronce, cojinete principal tri-metal.
• Cruzado de hierro dúctil: Pasador de cruzado en acero aleado.
• Biela de acero forjado: Casquillo de pasador de bronce, cojinete de biela tri-metal, pernos de esfuerzo clase 8.

Especificaciones técnicas

• Modelo: KBK / KBT.
• Potencia total máxima: hasta 5.520 BHP (configuración 6 Throw).
• Configuraciones disponibles: 2 Throw, 4 Throw, 6 Throw.
• Opciones de carrera: KBK 6 in, KBT 5 in.
• RPM máx.: KBK 1.200; KBT 1.500.
• Velocidad del pistón: KBK 1.200; KBT 1.250.
• Diámetro de vástago: 2.0 in (ambos modelos).
• Carga total sobre vástago: 92.000 lbs (ambos modelos).
• Tensión/Compresión: Tensión 46.000 lbs / Compresión 50.000 lbs.
• Pesos medios por configuración: 2 Throw 11.500 lbs; 4 Throw 22.500 lbs; 6 Throw 35.500 lbs.
• Longitudes máx. por configuración: 2 Throw 58 in; 4 Throw 101 in; 6 Throw 147 in.
• Ancho nominal: 169 in.
• Línea de centro del cigüeñal: 17 in.
