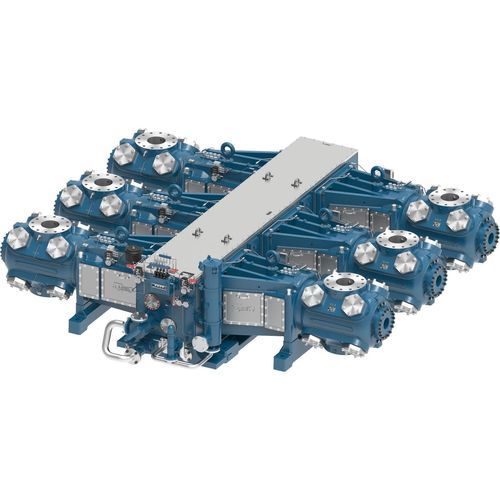

Compresor alternativo KBU

de gas naturaleléctricoestacionario

Descripción
Los modelos KBU y KBZ han demostrado ser los equipos de compresión más rentables para aplicaciones que requieren accionadores de alta potencia y alta capacidad de compresión. Estos compresores reciprocantes separables grandes de velocidad media pueden trabajar con cargas de vástagos de 150.000 libras.

Aplicaciones
Los modelos versátiles KBU y KBZ son particularmente útiles para el procesamiento de gas en aplicaciones de midstream. Los compresores reciprocantes de Ariel ofrecen un control de capacidad extremadamente eficiente, ya que los volúmenes y presiones de succión fluctúan a medida que se abren nuevos pozos.

Tablas de especificaciones — 2 tiros
KBU | KBZ
Potencia nominal: 2.600 | 2.600
Carrera (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidad del pistón: 1,150 | 1,125
Diámetro del vástago (in): 2,875 | 2,875
Carga de vástago total (lb): 150.000 | 150.000
Tensión (lb): 75.000 | 75.000
Compresión (lb): 80.000 | 80.000
Peso promedio (lb): 24.000 | 24.000
Longitud máx. (in): 86 | 86
Ancho nominal (in): 192 | 192
Línea central del cigüeñal (in): 24 | 24

Tablas de especificaciones — 4 tiros
KBU | KBZ
Potencia nominal: 5.200 | 5.200
Carrera (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidad del pistón: 1,150 | 1,125
Diámetro del vástago (in): 2,875 | 2,875
Carga de vástago total (lb): 150.000 | 150.000
Tensión (lb): 75.000 | 75.000
Compresión (lb): 80.000 | 80.000
Peso promedio (lb): 45.000 | 45.000
Longitud máx. (in): 135 | 135
Ancho nominal (in): 192 | 192
Línea central del cigüeñal (in): 24 | 24

Tablas de especificaciones — 6 tiros
KBU | KBZ
Potencia nominal: 7.800 | 7.800
Carrera (in): 5,75 | 6,75
RPM máx.: 1.200 | 1.000
Velocidad del pistón: 1,150 | 1,125
Diámetro del vástago (in): 2,875 | 2,875
Carga de vástago total (lb): 150.000 | 150.000
Tensión (lb): 75.000 | 75.000
Compresión (lb): 80.000 | 80.000
Peso promedio (lb): 68.000 | 68.000
Longitud máx. (in): 183 | 183
Ancho nominal (in): 192 | 192
Línea central del cigüeñal (in): 24 | 24

Características del producto

• Filtros de aceite de alta eficiencia: filtros de aceite atornillables con una clasificación de 1 micrón nominal y 12 micrones absolutos.
• Dispositivos de descarga versátiles: bolsillos de volumen variable manuales (VVCP) en el extremo del cabezal en la mayoría de los cilindros; descargadores neumáticos de la válvula de succión disponibles de forma limitada.
• Pernos de alta resistencia: pernos grado 8 en todas las juntas cargadas y pernos antifatiga diseñados para todas las tapas de válvulas, para máxima resistencia a la sujeción.

Materiales

• Bastidor de fundición gris: cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico.
• Cruceta de hierro dúctil: pasador de cruceta de aleación de acero.
• Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8.

Cilindros e ingeniería
Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin comprometer la fiabilidad, utilizando válvulas que equilibran rendimiento y durabilidad. Los cilindros pueden combinarse en cientos de configuraciones para proporcionar el volumen y la presión de gas precisos requeridos. Los ingenieros emplean el software Ariel 7 para modelar y diseñar las configuraciones de compresores.

Características / especificaciones técnicas

• Modelos: KBU y KBZ.
• Cargas de vástago soportadas: hasta 150.000 lb.
• Diámetro del vástago: 2,875 in.
• Carrera disponible: 5,75 in (KBU) y 6,75 in (KBZ) según configuración.
• RPM máximo: hasta 1.200 (KBU) / 1.000 (KBZ) según configuración.
• Velocidad del pistón: ~1.150 (KBU) / ~1.125 (KBZ) (valores indicativos según configuración).
• Potencia nominal según número de cilindros: 2 tiros = 2.600; 4 tiros = 5.200; 6 tiros = 7.800 (valores por modelo KBU/KBZ según tabla).
• Tensión (lb): 75.000; Compresión (lb): 80.000.
• Peso y dimensiones: ancho nominal 192 in; línea central del cigüeñal 24 in; longitud máxima varía con configuración (ej.: 86–183 in según número de tiros y modelo).
