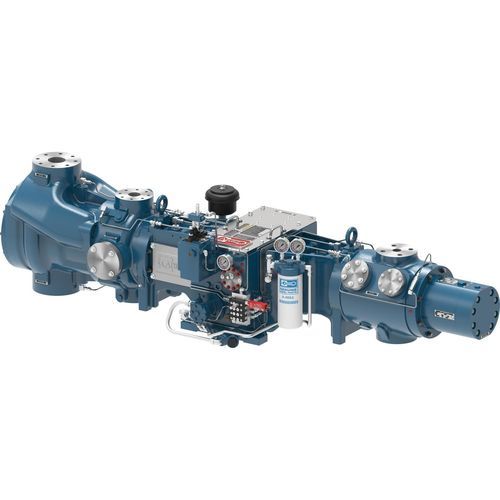

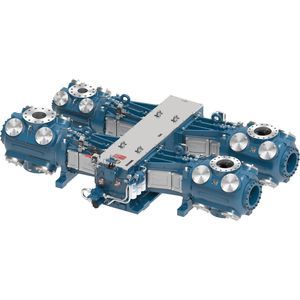

Grupo compresor de gas JGN

de pistónde alta presiónmultietapa

Resumen
Compresores recíprocos separables diseñados para acoplarse con motores de alta velocidad en aplicaciones de gas de yacimiento. Los modelos JGN y JGQ están disponibles con opción de cilindros de alta presión y resultan adecuados para gas-lift y repostaje de vehículos GNC.

Aplicaciones y bastidor
Los clientes pueden desplegar JGN y JGQ en configuraciones 1-throw o 2-throw para configuraciones de tres etapas o flotas de alquiler de baja potencia. Los dos bastidores proporcionan potencias nominales en el rango de 250–280 BHP y están diseñados para operar en condiciones exigentes de campo. Las opciones de válvulas y descargadores facilitan la adaptabilidad a cambios en las condiciones del sitio.

Datos técnicos — 1 throw
JGN | JGQ
Potencia nominal: 126 | 140 hp (94 | 104 kW)
Carrera: 3.5 | 3.0 in (89 | 76 mm)
RPM máx.: 1,500 | 1,800 rpm
Velocidad del pistón: 875 | 900 ft/min (4.5 | 4.6 m/s)
Diámetro de vástago: 1.125 | 1.125 in (29 | 29 mm)
Carga total vástago: 18,000 | 20,000 lbs (80 | 89 kN)
Tensión: 9,000 | 10,000 lbs (40 | 44 kN)
Compresión: 10,000 | 11,000 lbs (44 | 49 kN)
Peso medio: 1,400 | 1,400 lbs (635 | 635 kg)
Longitud máx.: 37 | 37 in (940 | 940 mm)
Ancho nominal: 62 | 62 in (1,575 | 1,575 mm)
Línea central del cigüeñal: 9.25 | 9.25 in (235 | 235 mm)

Datos técnicos — 2 throw
JGN | JGQ
Potencia nominal: 252 | 280 hp (188 | 209 kW)
Carrera: 3.5 | 3.0 in (89 | 76 mm)
RPM máx.: 1,500 | 1,800 rpm
Velocidad del pistón: 875 | 900 ft/min (4.5 | 4.6 m/s)
Diámetro de vástago: 1.125 | 1.125 in (29 | 29 mm)
Carga total vástago: 18,000 | 20,000 lbs (80 | 89 kN)
Tensión: 9,000 | 10,000 lbs (40 | 44 kN)
Compresión: 10,000 | 11,000 lbs (44 | 49 kN)
Peso medio: 2,200 | 2,200 lbs (998 | 998 kg)
Longitud máx.: 34 | 34 in (864 | 864 mm)
Ancho nominal: 83 | 83 in (2,108 | 2,108 mm)
Línea central del cigüeñal: 9.25 | 9.25 in (235 | 235 mm)

Características del producto

• Casquillos de rodamiento de precisión: cojinetes principales y de biela mecanizados con composición tri-metálica para soporte de carga uniforme.
• Dispositivos de descarga versátiles: bolsillos de volumen de claro variable en cabeza (VVCP) manuales disponibles en la mayoría de los cilindros; descargadores neumáticos de válvula de succión en aplicaciones limitadas.
• Válvulas eficientes: válvulas tipo placa diseñadas para velocidades modernas, con elementos de sellado no metálicos de serie y seleccionadas según criterios de baja velocidad de válvula.
• Cilindros innovadores: cilindros diseñados para operar en un amplio rango de presiones y configurables en múltiples combinaciones para entregar el caudal y la presión requeridos. Modelado de configuraciones mediante Ariel 7 Performance Software.

Materiales

• Cárter de hierro gris: cigüeñal de acero forjado, guía de bancada de hierro gris, cojinete principal tri-metálico.
• Kreuzkopf de hierro dúctil: pasador de cabeza en acero aleado.
• Biela de acero forjado: buje de pasador de cabeza en bronce, cojinete de biela tri-metálico, pernos de grado 8.

Notas / especificaciones técnicas

• Modelos: JGN y JGQ (disponibles en configuraciones 1-throw y 2-throw).
• Aplicaciones principales: gas de yacimiento, gas-lift, repostaje de vehículos GNC, flotas de alquiler de baja potencia, configuraciones de tres etapas.
• Potencia de bastidor orientativa: aproximadamente 250–280 BHP según la configuración.
• Válvulas y descargadores: VVCP manuales, bolsillos de volumen variable en cabeza, descargadores neumáticos de válvula de succión en casos limitados.
• Modelado de configuraciones soportado por Ariel 7 Performance Software.
