Compresor alternativo JGR

de pistónde gas naturaleléctrico

Descripción general

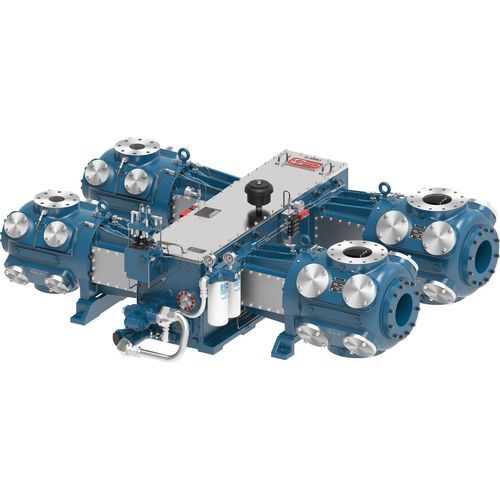

El Ariel JGR es un compresor reciprocante separable de tamaño medio diseñado para la recolección de gas en pozos de producción moderada. Se integra con facilidad con motores eléctricos y motores de gas natural y está disponible en configuraciones de hasta 860 BHP. El JGR se utiliza habitualmente en pozos de recolección convencionales y como compresor principal en sistemas de recolección distribuida.

Datos técnicos — 2 tiros
Modelo: JGR
Potencia nominal: 430 BHP
Carrera: 4,25 in
RPM máx.: 1.200
Velocidad del pistón: 850 (según presentación)
Diámetro del vástago: 1,5 in
Carga total del vástago: 32.000 lbs
Tensión: 16.000 lbs
Compresión: 20.000 lbs
Peso promedio: 4.800 lbs
Longitud máx.: 41 in
Ancho nominal: 104 in
Línea central del cigüeñal: 12 in

Datos técnicos — 4 tiros
Modelo: JGR
Potencia nominal: 860 BHP
Carrera: 4,25 in
RPM máx.: 1.200
Velocidad del pistón: 850 (según presentación)
Diámetro del vástago: 1,5 in
Carga total del vástago: 32.000 lbs
Tensión: 16.000 lbs
Compresión: 20.000 lbs
Peso promedio: 9.600 lbs
Longitud máx.: 78 in
Ancho nominal: 104 in
Línea central del cigüeñal: 12 in

Características del producto
Lubricación a presión completa
Una bomba de aceite lubricante accionada por el bastidor suministra aceite refrigerado a través de un filtro de flujo total a todos los componentes móviles del bastidor. Un sistema de bloque divisor suministra aceite dosificado a los cilindros y empaquetaduras de vástago.

Cigüeñales de servicio pesado
Los cigüeñales son de acero forjado, mecanizados con precisión y con contrapesos integrados, fabricados por Ariel Corporation para el bastidor JGR.

Pernos de alta resistencia
Pernos de grado 8 en las juntas cargadas y pernos resistentes a la fatiga en tapas de válvulas proporcionan un ensamblaje seguro en todo el bastidor.

Cilindros innovadores
Los cilindros Ariel son versátiles en amplios rangos de presión gracias a válvulas que equilibran fiabilidad y rendimiento. Para cada tamaño de bastidor, las opciones de cilindros aprovechan completamente la potencia y la capacidad de carga del vástago. Los cilindros pueden combinarse en numerosas configuraciones; el software Ariel 7 se utiliza para modelado y diseño de configuraciones.

Materiales

• Bastidor de hierro gris: cigüeñal de acero forjado, guía de cabeza de cruceta de hierro gris, cojinete principal trimetálico
• Cruceta de hierro dúctil: pasador de cruceta de acero aleado

• Biela de acero forjado: casquillo de pasador de cruceta en bronce, cojinete de biela trimetálico, pernos de tensión grado 8

Imágenes adicionales y vistas de montaje
Vistas de despiece y montaje del marco pequeño y componentes ilustran la construcción del bastidor, la cruceta y la biela.

Especificaciones técnicas

• Producto: Ariel JGR (compresor reciprocante separable de tamaño medio)
• Aplicaciones: recolección de gas en pozos de tamaño moderado; compatible con motores eléctricos y motores de gas natural
• Configuraciones disponibles: hasta 860 BHP
• 2 tiros — Potencia nominal: 430 BHP; Carrera: 4,25 in; RPM máx.: 1.200; Velocidad del pistón: 850; Diámetro del vástago: 1,5 in; Carga total del vástago: 32.000 lbs; Tensión: 16.000 lbs; Compresión: 20.000 lbs; Peso promedio: 4.800 lbs; Longitud máx.: 41 in; Ancho nominal: 104 in; Línea central del cigüeñal: 12 in
• 4 tiros — Potencia nominal: 860 BHP; Carrera: 4,25 in; RPM máx.: 1.200; Velocidad del pistón: 850; Diámetro del vástago: 1,5 in; Carga total del vástago: 32.000 lbs; Tensión: 16.000 lbs; Compresión: 20.000 lbs; Peso promedio: 9.600 lbs; Longitud máx.: 78 in; Ancho nominal: 104 in; Línea central del cigüeñal: 12 in
