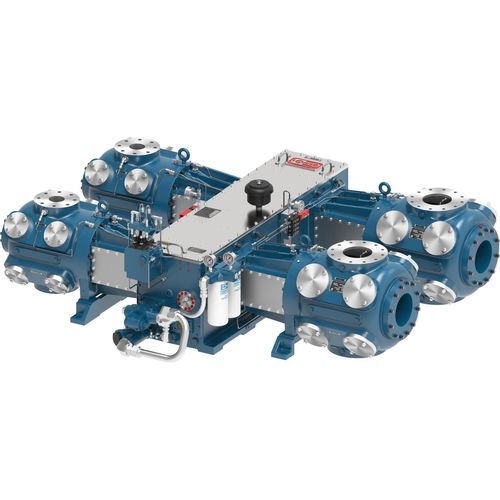

Compresor alternativo JGJ

de pistónde gas naturaleléctrico

Resumen
El JGJ de Ariel es un compresor alternativo separable de cuadro medio, diseñado para la recolección de gas y el denso d [sic] de gas combustible en pozos de capacidad moderada. Proporciona un rendimiento compacto a alta velocidad con carrera corta y elevada carga de vástago en relación con su tamaño.

Aplicaciones

• Impulso de gas combustible
• Recolección de gas en yacimientos
• Equipos accionados por motores eléctricos o motores de gas natural

Características del producto

• Válvulas eficientes: Válvulas tipo placa diseñadas para velocidades modernas, con elementos de sellado no metálicos de serie y seleccionadas para reducir la velocidad de válvula.
• Cojinetes de precisión: Cojinetes principales y de biela trimetálicos usinados con tolerancias estrictas para un servicio consistente.
• Bielas rígidas: Bielas de acero forjado con cuatro pernos y sección en I de servicio pesado para alta capacidad de carga del vástago.

Materiales

• Carter de hierro gris: Cigüeñal de acero forjado, guía de cruceta de hierro gris, cojinete de empuje de bronce, cojinete principal trimetálico.
• Cruceta de hierro dúctil: Pasador de cruceta de acero aleado.
• Biela de acero forjado: Casquillo del pasador de cruceta en bronce, cojinete de biela trimetálico, pernos de grado 8.

Cilindros y configuración
Ariel ofrece diseños de cilindros versátiles que cubren amplios rangos de presión y se pueden combinar en numerosas configuraciones para satisfacer requisitos específicos de volumen y presión. El software Ariel 7 Performance se utiliza para modelar y seleccionar las configuraciones de compresor y cilindros para aplicaciones de campo.

Datos técnicos — Configuración 2
JGJ — Potencia nominal: 620
Carrera (in): 3,5
RPM máx.: 1.800
Velocidad del pistón: 1.050
Diámetro del vástago (in): 1,5
Carga total del vástago (lbs): 42.000
Tensión (lbs): 21.000
Compresión (lbs): 23.000
Peso promedio (lbs): 4.800
Longitud máx. (in): 41
Ancho nominal (in): 104
Línea central del cigüeñal (in): 12

Datos técnicos — Configuración 4
JGJ — Potencia nominal: 1.240
Carrera (in): 3,5
RPM máx.: 1.800
Velocidad del pistón: 1.050
Diámetro del vástago (in): 1,5
Carga total del vástago (lbs): 42.000
Tensión (lbs): 21.000
Compresión (lbs): 23.000
Peso promedio (lbs): 9.600
Longitud máx. (in): 78
Ancho nominal (in): 104
Línea central del cigüeñal (in): 12

Datos técnicos — Configuración 6
JGJ — Potencia nominal: 1.860
Carrera (in): 3,5
RPM máx.: 1.800
Velocidad del pistón: 1.050
Diámetro del vástago (in): 1,5
Carga total del vástago (lbs): 42.000
Tensión (lbs): 21.000
Compresión (lbs): 23.000
Peso promedio (lbs): 14.400
Longitud máx. (in): 108
Ancho nominal (in): 104
Línea central del cigüeñal (in): 12

Especificaciones técnicas

• Denominación / Modelo: JGJ
• Opciones de configuración: 2, 4, 6 throws
• Potencia nominal (2 / 4 / 6): 620 / 1.240 / 1.860
• Carrera: 3,5 in
• RPM máximo: 1.800 rpm
• Velocidad del pistón: 1.050 (unidades como presentadas)
• Diámetro del vástago: 1,5 in
• Carga total del vástago: 42.000 lbs
• Tensión: 21.000 lbs
• Compresión: 23.000 lbs
• Peso promedio (2 / 4 / 6): 4.800 lbs / 9.600 lbs / 14.400 lbs
• Longitud máx. (2 / 4 / 6): 41 in / 78 in / 108 in
• Ancho nominal: 104 in
• Línea central del cigüeñal: 12 in
• Materiales: carter de hierro gris, cigüeñal de acero forjado, cruceta de hierro dúctil, bielas de acero forjado, cojinetes trimetálicos, casquillos de bronce
