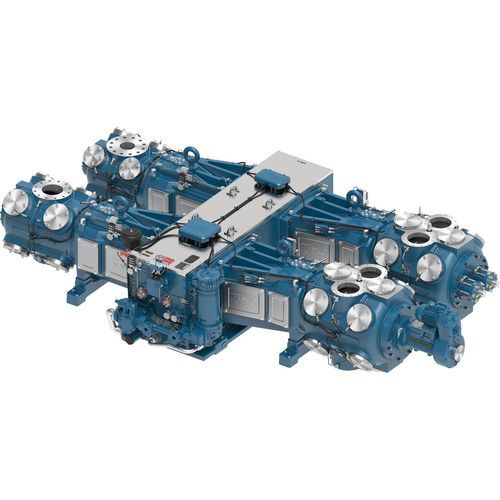

Compresor alternativo KBC

de pistónpara gas de procesode gas natural

Descripción
Los KBC/KBD/KBF son compresores reciprocantes Ariel de bastidor grande y velocidad media, diseñados para acoplarse a motores eléctricos o motores a gas natural. Están orientados a proyectos de compresión de alta potencia y alta capacidad como recolección y procesamiento de gas natural, transporte y almacenamiento por gasoducto, gases de proceso e industriales, captura de carbono y otras aplicaciones industriales. El diseño concentra alta densidad de potencia en una huella compacta y reduce las vibraciones, además de facilitar la operación y el mantenimiento para propietarios y operadores.

Características del producto

• Válvulas eficientes: Válvulas tipo placa optimizadas para velocidades modernas con elementos de sellado no metálicos estándar; selección de válvulas para cumplir criterios de baja velocidad de válvula.
• Cigüeñales robustos: Cigüeñales de acero forjado mecanizados con precisión y contrapesos integrados fabricados por Ariel.
• Soportes de guía rediseñados: Guías inclinadas robustas estilo KB con pernos pasantes para mayor rigidez y resistencia.
• Cilindros versátiles: Cilindros utilizables en amplios rangos de presión y combinables en múltiples configuraciones; software Ariel 7 para modelado y configuración.

Materiales

• Cárter de hierro gris: cigüeñal de acero forjado, guía de cruceta de hierro gris, cojinete axial de bronce, cojinete principal trimetálico.
• Cruceta de hierro dúctil: pasador de cruceta de acero aleado.
• Biela de acero forjado: casquillo del pasador de cruceta en bronce, cojinete de biela trimetálico, pernos de tensión grado 8.

Datos técnicos — 2 tiros
KBC | KBD | KBF
Potencia nominal (BHP): 2,400 | 2,400 | 2,400
Carrera (in): 7.0 | 6.0 | 5.0
RPM máx.: 1,000 | 1,200 | 1,400
Velocidad del pistón (FPM): 1,167 | 1,200 | 1,167
Diámetro del vástago (in): 2.5 | 2.5 | 2.5
Carga total vástago (lbs): 132,000 | 132,000 | 132,000
Tensión (lbs): 66,000 | 66,000 | 66,000
Compresión (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 16,300 | 16,300 | 16,300
Longitud máx. (in): 64 | 64 | 64
Ancho nominal (in): 185 | 185 | 185
Línea central del cigüeñal (in): 21 | 21 | 21

Datos técnicos — 4 tiros
KBC | KBD | KBF
Potencia nominal (BHP): 4,800 | 4,800 | 4,800
Carrera (in): 7.0 | 6.0 | 5.0
RPM máx.: 1,000 | 1,200 | 1,400
Velocidad del pistón (FPM): 1,167 | 1,200 | 1,167
Diámetro del vástago (in): 2.5 | 2.5 | 2.5
Carga total vástago (lbs): 132,000 | 132,000 | 132,000
Tensión (lbs): 66,000 | 66,000 | 66,000
Compresión (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 33,600 | 33,600 | 33,600
Longitud máx. (in): 115 | 115 | 115
Ancho nominal (in): 185 | 185 | 185
Línea central del cigüeñal (in): 21 | 21 | 21

Datos técnicos — 6 tiros
KBC | KBD | KBF
Potencia nominal (BHP): 7,200 | 7,200 | 7,200
Carrera (in): 7.0 | 6.0 | 5.0
RPM máx.: 1,000 | 1,200 | 1,400
Velocidad del pistón (FPM): 1,167 | 1,200 | 1,167
Diámetro del vástago (in): 2.5 | 2.5 | 2.5
Carga total vástago (lbs): 132,000 | 132,000 | 132,000
Tensión (lbs): 66,000 | 66,000 | 66,000
Compresión (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 50,050 | 50,050 | 50,050
Longitud máx. (in): 158 | 158 | 158
Ancho nominal (in): 185 | 185 | 185
Línea central del cigüeñal (in): 21 | 21 | 21

Especificaciones técnicas

• Marca: Ariel
• Denominación del modelo: KBC / KBD / KBF (bastidor grande, velocidad media)
• Capacidad de potencia: 2,400 BHP (2 tiros), 4,800 BHP (4 tiros), 7,200 BHP (6 tiros)
• Aplicaciones típicas: recolección/procesamiento de gas natural, transporte y almacenamiento por gasoducto, gases de proceso e industriales, captura de carbono
• Tipo de válvula: válvulas tipo placa con elementos de sellado no metálicos
• Materiales: cárter de hierro gris, cruceta de fundición dúctil, biela de acero forjado
• Línea central del cigüeñal: 21 in
• Ancho nominal: 185 in
