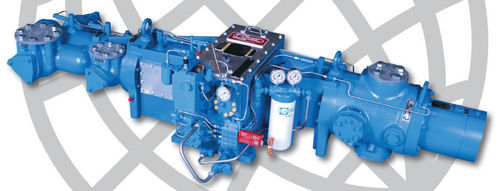

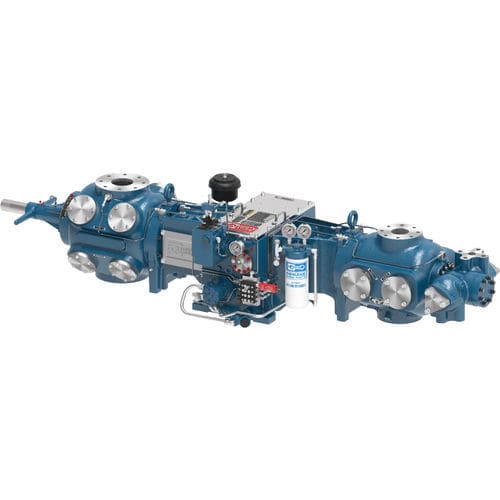

Grupo compresor de gas JGP

de pistónmultietapa

Resumen
Los modelos Ariel JGM y JGP son compresores alternativos compactos para recolección de gas, gas lift y aplicaciones de GNC. Se acoplan a una amplia gama de motores de alta velocidad y soportan hasta 170 BHP. Disponibles en marcos de 1 tiro y 2 tiros, admiten hasta cuatro etapas de compresión mediante una extensa librería de cilindros.

Aplicaciones

• Compresión en cabeza de pozo y recolección de gas de campo
• Sistemas de gas lift y manejo de gas upstream
• Flotas de compresión CNG de pequeña y media capacidad

Características del producto

• Crucetas robustas: Crucetas de pieza única con pasadores de acero endurecido y rectificado y lubricación a presión completa arriba y abajo para minimizar el desgaste.
• Dispositivos de descarga versátiles: Bolsillos de volumen de bolsa de compresión variable (VVCP) manuales disponibles en la mayoría de los cilindros; descargadores neumáticos de la válvula de succión disponibles para aplicaciones seleccionadas.
• Filtros de aceite de alta eficiencia: Filtros de aceite atornillables sin derivación, nominal 5 micras / absoluto 17 micras.
• Diseños de cilindros innovadores: Cilindros utilizables en amplios rangos de presión y combinables en múltiples configuraciones; software Ariel 7 para modelado y configuración.

Materiales

• Cárter de hierro gris: Cigüeñal de acero forjado, guía de cruceta de hierro gris, cojinete principal trimetal.
• Cruceta de hierro gris: Pasador de cruceta de acero aleado.
• Biela de fundición dúctil: Casquillo del pasador de cruceta en bronce, cojinete de biela trimetal, pernos de tensión grado 8.

Especificaciones técnicas — 1 tiro
JGM | JGP
Potencia nominal: 85 | 85
Carrera (in): 3,5 | 3,0
RPM máx.: 1.500 | 1.800
Velocidad del pistón: 875 | 900
Diámetro vástago (in): 1,125 | 1,125
Carga total vástago (lbs): 12.000 | 12.000
Tensión (lbs): 6.000 | 6.000
Compresión (lbs): 7.000 | 7.000
Peso medio (lbs): 1.400 | 1.400
Longitud máx. (in): 37 | 37
Ancho nominal (in): 62 | 62
Línea central cigüeñal (in): 9,25 | 9,25

Especificaciones técnicas — 2 tiros
JGM | JGP
Potencia nominal: 170 | 170
Carrera (in): 3,5 | 3,0
RPM máx.: 1.500 | 1.800
Velocidad del pistón: 875 | 900
Diámetro vástago (in): 1,125 | 1,125
Carga total vástago (lbs): 12.000 | 12.000
Tensión (lbs): 6.000 | 6.000
Compresión (lbs): 7.000 | 7.000
Peso medio (lbs): 2.200 | 2.200
Longitud máx. (in): 34 | 34
Ancho nominal (in): 83 | 83
Línea central cigüeñal (in): 9,25 | 9,25

Notas adicionales
Marcos compactos de pequeña línea diseñados para acoplarse a una amplia gama de motores de alta velocidad. Hasta cuatro etapas de compresión disponibles mediante la librería de cilindros. Hay disponible una hoja de especificaciones para información detallada de configuración y pedido.

Características / especificaciones

• Potencia máxima nominal: hasta 170 BHP (según marco y configuración)
• Disponible en configuraciones de 1 tiro y 2 tiros
• Opciones de carrera: 3,5 in (JGM) y 3,0 in (JGP)
• Velocidades máximas: hasta 1.800 RPM según configuración
• Velocidades de pistón: 875–900 (tabla del fabricante)
• Diámetro de vástago: 1,125 in; carga total de vástago: 12.000 lbs
• Peso medio: 1.400 lbs (1 tiro) y 2.200 lbs (2 tiros) según configuración
• Línea central del cigüeñal: 9,25 in
• Filtración de aceite: filtros atornillables 5 micras nominal / 17 micras absolutas
