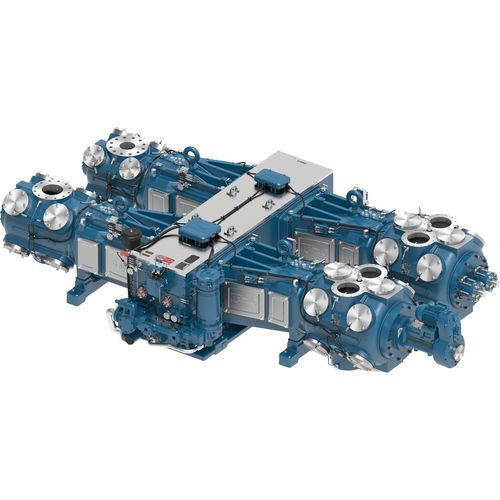

Compresor de pistón KBF

alternativode pistónpara gas de proceso

Descripción general
La familia Ariel KBC / KBD / KBF son compresores alternativos de bastidor grande y velocidad media, diseñados para accionamiento por motor eléctrico o motor a gas natural. Están pensados para trabajos de compresión de alta capacidad y potencia, con alta densidad de potencia y mínima vibración en una huella compacta.

Capacidad y aplicaciones
Disponibles en configuraciones de 2, 4 y 6 lanzamientos, los modelos KBC/KBD/KBF ofrecen potencias nominales de 2.400 BHP (2 lanzamientos), 4.800 BHP (4 lanzamientos) y 7.200 BHP (6 lanzamientos), según la configuración. Aplicaciones típicas: recolección y procesamiento de gas natural, transporte por tubería, almacenamiento, gases de proceso e industriales, captura de carbono y otros proyectos de compresión de gran escala.

Características del producto

• Válvulas eficientes: Válvulas tipo placa diseñadas para velocidades modernas, con elementos de sellado no metálicos de serie y seleccionadas para cumplir criterios de baja velocidad de válvula.
• Cigüeñales robustos: Cigüeñales de acero forjado, mecanizados con precisión y contrapesos integrados, fabricados por Ariel para resistencia y equilibrio.
• Soportes guía rediseñados: Guías anguladas tipo KB con atornillado pasante para mayor rigidez y resistencia.
• Cilindros versátiles: Diseños de cilindro aptos para un amplio rango de presiones, permitiendo múltiples combinaciones de configuración para alcanzar el caudal y la presión necesarios.
• Software Ariel 7: Herramienta de modelado y configuración para diseñar y replicar configuraciones según la aplicación.

Materiales

• Cárter de hierro gris: Cigüeñal de acero forjado, guía de cruzado en hierro gris, cojinete de empuje de bronce, cojinete principal tri-metal.
• Cruzado de hierro dúctil: Pasador de cruzado en acero aleado.
• Biela de acero forjado: Casquillo de pasador de cruzado en bronce, cojinete de biela tri-metal, tornillos de esfuerzo grado 8.

Especificaciones — 2 lanzamientos
KBC | KBD | KBF
Potencia nominal (BHP): 2.400 | 2.400 | 2.400
Carrera (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidad pistón (FPM): 1.167 | 1.200 | 1.167
Diámetro de vástago (in): 2.5 | 2.5 | 2.5
Carga total vástago (lbs): 132.000 | 132.000 | 132.000
Tensión (lbs): 66.000 | 66.000 | 66.000
Compresión (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 16.300 | 16.300 | 16.300
Longitud máxima (in): 64 | 64 | 64
Ancho nominal (in): 185 | 185 | 185
Centro línea cigüeñal (in): 21 | 21 | 21

Especificaciones — 4 lanzamientos
KBC | KBD | KBF
Potencia nominal (BHP): 4.800 | 4.800 | 4.800
Carrera (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidad pistón (FPM): 1.167 | 1.200 | 1.167
Diámetro de vástago (in): 2.5 | 2.5 | 2.5
Carga total vástago (lbs): 132.000 | 132.000 | 132.000
Tensión (lbs): 66.000 | 66.000 | 66.000
Compresión (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 33.600 | 33.600 | 33.600
Longitud máxima (in): 115 | 115 | 115
Ancho nominal (in): 185 | 185 | 185
Centro línea cigüeñal (in): 21 | 21 | 21

Especificaciones — 6 lanzamientos
KBC | KBD | KBF
Potencia nominal (BHP): 7.200 | 7.200 | 7.200
Carrera (in): 7.0 | 6.0 | 5.0
RPM máx.: 1.000 | 1.200 | 1.400
Velocidad pistón (FPM): 1.167 | 1.200 | 1.167
Diámetro de vástago (in): 2.5 | 2.5 | 2.5
Carga total vástago (lbs): 132.000 | 132.000 | 132.000
Tensión (lbs): 66.000 | 66.000 | 66.000
Compresión (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 50.050 | 50.050 | 50.050
Longitud máxima (in): 158 | 158 | 158
Ancho nominal (in): 185 | 185 | 185
Centro línea cigüeñal (in): 21 | 21 | 21

Resumen técnico

• Series/modelos: KBC, KBD, KBF (configuraciones 2/4/6 lanzamientos).
• Transmisión: motor eléctrico o motor a gas natural.
• Opciones de carrera: 7.0 in (KBC), 6.0 in (KBD), 5.0 in (KBF).
• Dimensiones y cargas clave: diámetro de vástago 2.5 in; carga total vástago 132.000 lbs; ancho nominal 185 in; centro línea cigüeñal 21 in.
• Puntos de diseño: válvulas tipo placa con sellos no metálicos, cigüeñales en acero forjado, guías tipo KB, cilindros modulares y software Ariel 7 para modelado.
