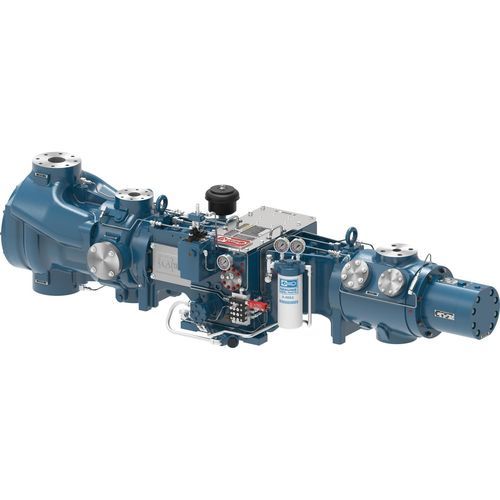

Grupo compresor de gas JGQ

de pistónde alta presiónmonoetapa

Resumen
Los compresores alternativos separables Ariel JGN y JGQ están diseñados para aplicaciones en campos de gas y para el repostaje de vehículos CNG. Preparados para acoplarse a motores de alta velocidad, estos bastidores admiten cilindros de alta presión y opciones configurables de válvulas y descargadores para ajustarse a condiciones variables de pozo y repostaje.

Aplicaciones y uso en flota
Adecuados para gas-lift, servicios de campo de tuberías pequeñas y estaciones de repostaje CNG. Operadores y gestores de flotas de alquiler suelen seleccionar JGN y JGQ para trenes compresores de una o varias etapas (incluidas configuraciones de tres etapas) en la clase de bastidor 250–280 BHP.

Características del producto

• Cojinetes de precisión: Los cojinetes principales y de biela están mecanizados con precisión y son de composición trimetálica para una alineación y vida útil constantes.
• Dispositivos de descarga versátiles: Bolsillos de juego de volumen variable (VVCP) manuales en la cabeza para la mayoría de cilindros; descargadores neumáticos de válvula de aspiración disponibles en aplicaciones seleccionadas.
• Válvulas eficientes: Válvulas tipo placa diseñadas para velocidades modernas con elementos de sellado no metálicos como estándar; selección de válvulas conforme a criterios establecidos de baja velocidad en el elemento de válvula.
• Cilindros modulares: Diseñados para operar en amplios rangos de presión y combinables en múltiples configuraciones para proporcionar los volúmenes y presiones requeridos. Se utiliza el software Ariel 7 para el modelado de configuraciones.

Materiales

• Cárter de hierro gris: Cigüeñal de acero forjado, guía de cruzeta en hierro gris, cojinetes principales trimetálicos.
• Cruzeta de hierro dúctil: Pasador de cruzeta en acero aleado.
• Biela de acero forjado: Casquillo de pasador de cruzeta en bronce, cojinete de biela trimetálico, pernos de clase 8.

Rendimiento y dimensiones — 1 throw
JGN / JGQ
Potencia nominal: 126 / 140 HP (94 / 104 kW)
Carrera: 3.5 in / 89 mm — 3.0 in / 76 mm
RPM máx.: 1,500 / 1,800 RPM
Velocidad del pistón: 875 / 900 ft/min (~4.5 / 4.6 m/s)
Diámetro de vástago: 1.125 in (29 mm)
Carga total en vástago: 18,000 / 20,000 lbs (≈80 / 89 kN)
Tensión / Compresión: 9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
Peso medio: 1,400 lbs (≈635 kg)
Longitud máx.: 37 in (≈940 mm)
Ancho nominal: 62 in (≈1,575 mm)
Línea central del cigüeñal: 9.25 in (≈235 mm)

Rendimiento y dimensiones — 2 throw
JGN / JGQ
Potencia nominal: 252 / 280 HP (188 / 209 kW)
Carrera: 3.5 in / 89 mm — 3.0 in / 76 mm
RPM máx.: 1,500 / 1,800 RPM
Velocidad del pistón: 875 / 900 ft/min (~4.5 / 4.6 m/s)
Diámetro de vástago: 1.125 in (29 mm)
Carga total en vástago: 18,000 / 20,000 lbs (≈80 / 89 kN)
Tensión / Compresión: 9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
Peso medio: 2,200 lbs (≈998 kg)
Longitud máx.: 34 in (≈864 mm)
Ancho nominal: 83 in (≈2,108 mm)
Línea central del cigüeñal: 9.25 in (≈235 mm)

Notas adicionales
Diseñado para pequeñas líneas de campo y repostaje CNG; admite múltiples opciones de válvulas y descargadores para adaptarse a cambios en la composición del gas y a condiciones de campo. Consulte el software de rendimiento Ariel y la fábrica para combinaciones específicas de cilindros y válvulas.

Especificaciones técnicas

• Modelos: Ariel JGN y JGQ (disponibles en configuraciones 1-throw y 2-throw)
• Aplicaciones: gas-lift, servicios de campos de gas y estaciones de repostaje CNG
• Configuraciones: simple y multi-etapa (posible configuración de tres etapas)
• Opciones: cilindros de alta presión, VVCP manual, descargadores neumáticos, múltiples configuraciones y materiales de válvulas
• Consulte los bloques de Rendimiento y dimensiones para valores detallados
