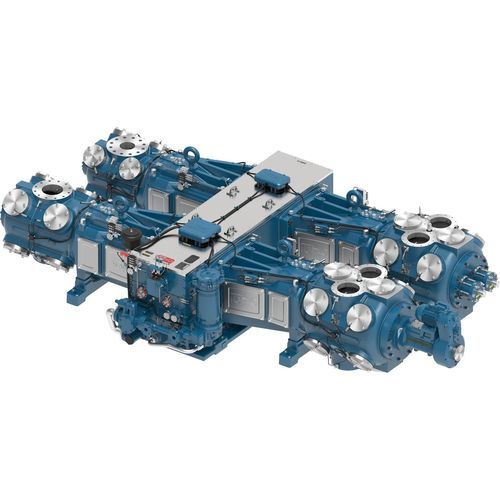

Compresor alternativo KBD

para gas de procesode gas naturalde dióxido de carbono

Visión general
Las KBC/KBD/KBF son compresores alternativos de gran bastidor y velocidad media de Ariel, diseñados para acoplarse a motores eléctricos o a motores de gas natural. Están destinados a proyectos de compresión de gran capacidad como recolección y procesamiento de gas natural, transporte por tubería y almacenamiento, gases industriales y de proceso, y captura de carbono. Disponibles en configuraciones de 2, 4 y 6 throws, las capacidades nominales son 2.400, 4.800 y 7.200 BHP respectivamente. Su diseño robusto ofrece alta densidad de potencia, baja vibración y una huella compacta; las mejoras facilitan la operación y el mantenimiento para propietarios/operadores.

Características del producto
Las válvulas de tipo placa, diseñadas para velocidades modernas de operación, utilizan elementos de sellado no metálicos como estándar. Las válvulas se seleccionan para cumplir criterios establecidos de baja velocidad de válvula.

Árboles de levas resistentes
Los compresores están equipados con cigüeñales forjados de acero, mecanizados con precisión y con contrapesos integrados, fabricados por Ariel Corporation.

Soportes de guía rediseñados
Los robustos guías inclinados "KB Style" con pernos a través han sido rediseñados para aumentar la resistencia y la rigidez.

Materiales

• Cárter de hierro gris: cigüeñal de acero forjado, guía de cruzeta en hierro gris, cojinete de empuje en bronce, cojinete principal tri-metal
• Cruzeta en hierro dúctil: pasador de cruzeta en acero aleado
• Biela de acero forjado: casquillo de pasador de cruzeta en bronce, cojinete de biela tri-metal, tornillería de grado 8

Cilindros innovadores
Ariel ofrece diseños de cilindros versátiles que operan de forma fiable en amplios rangos de presión mediante válvulas que equilibran fiabilidad y rendimiento. Las opciones de cilindros para cada bastidor aprovechan plenamente la potencia y la capacidad de carga de la biela del bastidor y pueden combinarse en cientos de configuraciones para entregar los volúmenes y presiones requeridos. El software Ariel 7 Performance ayuda a los ingenieros a modelar y diseñar configuraciones de compresores, replicar instalaciones existentes o especificar nuevos equipos.

Tablas técnicas
2 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potencia nominal (BHP): 2,400 | 2,400 | 2,400
Carrera (in): 7.0 | 6.0 | 5.0
RPM máximas: 1,000 | 1,200 | 1,400
Velocidad del pistón (FPM): 1,167 | 1,200 | 1,167
Diámetro de la varilla (in): 2.5 | 2.5 | 2.5
Carga total de varilla (lbs): 132,000 | 132,000 | 132,000
Tensión (lbs): 66,000 | 66,000 | 66,000
Compresión (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 16,300 | 16,300 | 16,300
Longitud máxima (in): 64 | 64 | 64
Ancho nominal (in): 185 | 185 | 185
Línea central del cigüeñal (in): 21 | 21 | 21

4 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potencia nominal (BHP): 4,800 | 4,800 | 4,800
Carrera (in): 7.0 | 6.0 | 5.0
RPM máximas: 1,000 | 1,200 | 1,400
Velocidad del pistón (FPM): 1,167 | 1,200 | 1,167
Diámetro de la varilla (in): 2.5 | 2.5 | 2.5
Carga total de varilla (lbs): 132,000 | 132,000 | 132,000
Tensión (lbs): 66,000 | 66,000 | 66,000
Compresión (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 33,600 | 33,600 | 33,600
Longitud máxima (in): 115 | 115 | 115
Ancho nominal (in): 185 | 185 | 185
Línea central del cigüeñal (in): 21 | 21 | 21

6 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potencia nominal (BHP): 7,200 | 7,200 | 7,200
Carrera (in): 7.0 | 6.0 | 5.0
RPM máximas: 1,000 | 1,200 | 1,400
Velocidad del pistón (FPM): 1,167 | 1,200 | 1,167
Diámetro de la varilla (in): 2.5 | 2.5 | 2.5
Carga total de varilla (lbs): 132,000 | 132,000 | 132,000
Tensión (lbs): 66,000 | 66,000 | 66,000
Compresión (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 50,050 | 50,050 | 50,050
Longitud máxima (in): 158 | 158 | 158
Ancho nominal (in): 185 | 185 | 185
Línea central del cigüeñal (in): 21 | 21 | 21

Características / Especificaciones técnicas

• Serie: KBC / KBD / KBF
• Capacidad de potencia (según throws): ~2,400 BHP (2-throw), ~4,800 BHP (4-throw), ~7,200 BHP (6-throw)
• Carreras disponibles: 7.0 in (KBC), 6.0 in (KBD), 5.0 in (KBF)
• RPM máximas por chasis: 1,000 / 1,200 / 1,400
• Velocidad del pistón: hasta ~1,200 FPM (dependiendo del chasis)
• Diámetro de varilla: 2.5 in; carga total de varilla: 132,000 lbs; tensión: 66,000 lbs; compresión: 69,000 lbs
• Peso medio aprox.: 16,300 / 33,600 / 50,050 lbs (2/4/6-throw)
• Dimensiones típicas: longitud máx. 64 / 115 / 158 in; ancho nominal 185 in; línea central del cigüeñal 21 in
• Materiales: carter de hierro gris; cruzeta en hierro dúctil; bielas de acero forjado; cojinetes en bronce; cojinetes tri-metal; tornillería grado 8
