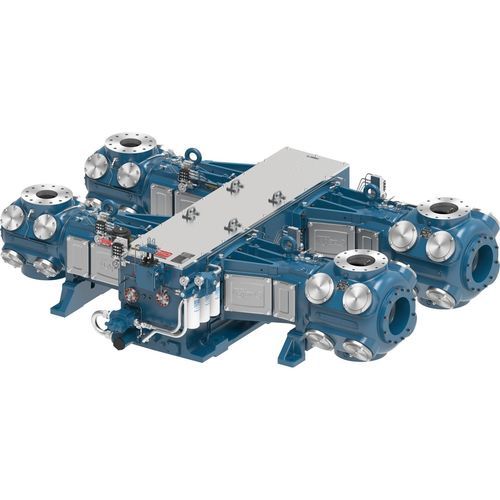

Compresor alternativo KBE

de gas naturaleléctricoestacionario

Descripción
El Ariel KBE es un compresor reciprocante separable de potencia media diseñado, fabricado y respaldado para cumplir los requisitos de los mercados de recolección de gas natural y de alquiler de compresores. Se ofrece con varias configuraciones de cilindros en bastidores de dos o cuatro tiros y combina la mayor carga de vástago y rigidez de los diseños tipo KB con las ventajas de coste de los cilindros tipo E. La resistencia y la versatilidad hacen que el KBE sea idóneo para flotas de compresión por contrato.

Características principales

• Cigüeñales para servicio pesado: Cigüeñal de acero forjado mecanizado con precisión y contrapesos integrados, fabricado específicamente por Ariel.
• Lubricación a presión completa: Bomba de aceite accionada por el bastidor que suministra aceite enfriado a través de un filtro de flujo total a todos los componentes móviles; un sistema de bloque divisor suministra aceite dosificado a los cilindros y empaquetaduras de vástago.
• Bastidor resistente: Base de fundición gris con nervaduras pronunciadas y tapa superior de aluminio extraíble de Ariel para una larga vida útil y fácil acceso en mantenimiento.
• Cilindros innovadores: Cilindros versátiles diseñados para amplios rangos de presión con válvulas que equilibran fiabilidad y rendimiento; pueden combinarse en cientos de configuraciones y se modelan con Ariel 7 Performance Software.

Materiales

• Bastidor de fundición gris: cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete principal trimetal.
• Cruceta de hierro dúctil: eje de cruceta de acero aleado.
• Biela de acero forjado: casquillo de pasador de cruceta en bronce, cojinete de biela trimetal, pernos grado 8.

Datos clave — 2 tiros
KBE
Potencia nominal: 1,300
Carrera (in): 5 (127 mm)
RPM máx.: 1,500
Velocidad del pistón: 1,167
Diámetro de vástago (in): 2.0 (51 mm)
Carga total sobre vástago (lbs): 74,000
Tensión (lbs): 37,000
Compresión (lbs): 40,000
Peso promedio (lbs): 7,400
Longitud máx. (in): 58 (1,473 mm)
Ancho nominal (in): 169 (4,293 mm)
Línea central del cigüeñal (in): 17 (432 mm)

Datos clave — 4 tiros
KBE
Potencia nominal: 2,600
Carrera (in): 5 (127 mm)
RPM máx.: 1,500
Velocidad del pistón: 1,167
Diámetro de vástago (in): 2.0 (51 mm)
Carga total sobre vástago (lbs): 74,000
Tensión (lbs): 37,000
Compresión (lbs): 40,000
Peso promedio (lbs): 17,000
Longitud máx. (in): 101 (2,565 mm)
Ancho nominal (in): 169 (4,293 mm)
Línea central del cigüeñal (in): 17 (432 mm)

Notas adicionales
Aplicaciones objetivo: recolección de gas natural y alquiler de equipos de compresión; disponible en múltiples configuraciones de cilindros en bastidores de dos o cuatro tiros.

Características / especificaciones técnicas

• Modelo: KBE
• Tipo: compresor reciprocante separable, línea media
• Configuraciones de bastidor: 2 tiros y 4 tiros
• Potencia nominal (2 tiros): 1,300
• Potencia nominal (4 tiros): 2,600
• Carrera: 5 in (127 mm)
• RPM máx.: 1,500
• Velocidad del pistón: 1,167
• Diámetro de vástago: 2.0 in (51 mm)
• Carga total sobre vástago: 74,000 lbs (329 kN)
• Tensión: 37,000 lbs (165 kN)
• Compresión: 40,000 lbs (178 kN)
• Peso promedio (2 tiros): 7,400 lbs (3,357 kg)
• Peso promedio (4 tiros): 17,000 lbs (7,711 kg)
• Longitud máx.: 58 in (2 tiros) / 101 in (4 tiros)
• Ancho nominal: 169 in (4,293 mm)
• Línea central del cigüeñal: 17 in (432 mm)
