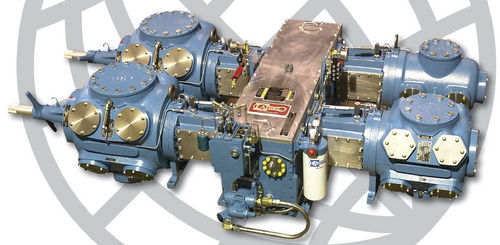

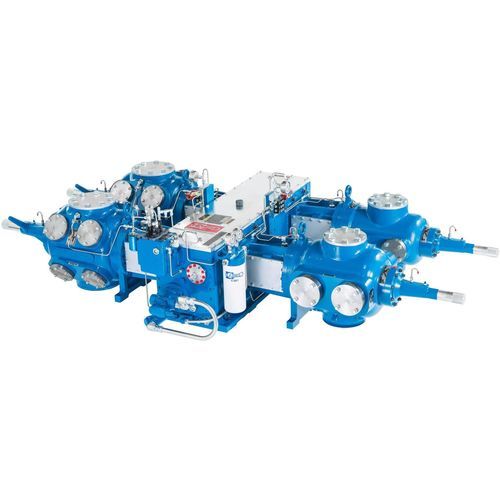

Grupo compresor de gas JG

de pistónestacionariocon presión positiva

Resumen
Los compresores reciprocantes separables de tamaño medio Ariel JG y JGA son modelos clasificados por el accionamiento y se usan en recolección de gas de yacimientos. También son efectivos en sistemas de impulso de gas combustible (co‑gen), perforación underbalanced (UBD) y aplicaciones de GNC. Habitualmente se acoplan a motores eléctricos o a motores de gas natural. Un mantenimiento mínimo y regular asegura operación continua y sin problemas.

Aplicaciones

• Recolección de gas en campo
• Impulso de gas combustible / cogeneración
• Gas lift y perforación underbalanced (UBD)
• Aplicaciones de gas natural comprimido (GNC)

Características clave

• Bastidor: base de fundición con tapa superior de aluminio desmontable para facilitar el mantenimiento
• Filtros de aceite: filtros atornillables de alta eficiencia (5 µm nominal / 17 µm absoluto)
• Pistones y vástagos: pistones de fundición gris o acero resistente al desgaste; vástagos de pistón de acero aleado mecanizados con bloqueo por tuerca; roscas laminadas con 1/4 in de diferencia respecto al diámetro del vástago para facilitar la instalación
• Cilindros versátiles: diseñados para amplios rangos de presión y combinables para alcanzar los caudales y presiones requeridos

Materiales

• Bastidor: fundición gris; cigüeñal: acero forjado; guía de cruceta: fundición gris; cojinetes principales trimetálicos
• Cruceta: hierro dúctil; pasador de cruceta: acero de aleación
• Biela: acero forjado; buje del pasador en bronce; cojinetes de biela trimetálicos; pernos de tensión grado 8

Especificaciones técnicas (típicas)

• Aplicaciones típicas: recolección de gas, impulso de gas combustible, gas lift, UBD, GNC
• Configuraciones de bastidor: 2, 4 y 6 tiros
• Rango de potencia por configuración: 252 a 840 HP (188 a 626 kW)
• Carreras disponibles: 3,5 in y 3,0 in (según modelo)
• RPM máximas: hasta 1.800 rpm
• Velocidad máxima del pistón: hasta 900 ft/min
• Diámetro estándar del vástago: 1,125 in (29 mm)
• Cargas totales en el vástago publicadas: hasta 20.000 lb (≈89 kN)
• Pesos aproximados: desde ~2.200 lb (≈998 kg) hasta ~7.600 lb (≈3.447 kg) según configuración
• Ancho nominal del paquete: 80 in (2.032 mm); línea central del cigüeñal: 10,25 in (260 mm)
• Filtros de aceite: atornillables, 5 µm nominal / 17 µm absoluto
