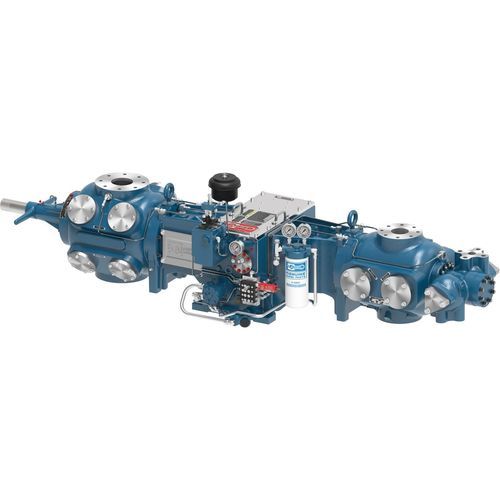

Grupo compresor de gas JGM

de pistónmultietapa

Descripción general
Los modelos Ariel JGM y JGP son compresores alternativos de pequeño bastidor para gas, adecuados para recolección de gas, gas lift y aplicaciones de CNG. Están diseñados para acoplarse a una amplia gama de motores de alta velocidad y pueden manejar hasta 170 BHP. Con hasta 4 etapas de compresión y una extensa biblioteca de cilindros, los JGM y JGP ofrecen múltiples opciones de configuración en un espacio reducido.

Aplicaciones

• Recolección de gas
• Gas lift
• Relleno de CNG y tareas de compresión en líneas pequeñas

Características del producto

• Compatibilidad con una amplia gama de motores de alta velocidad
• Soporte de hasta 4 etapas de compresión mediante una extensa biblioteca de cilindros
• Configuraciones de cilindros versátiles para ajustar caudal y presión de descarga
• Opciones de descarga: bolsillos de holgura de volumen variable (VVCP) manuales en la cabeza en la mayoría de los cilindros; disponibilidad limitada de descargadores neumáticos de válvula de succión
• Filtros de aceite spin-on no derivados de alta eficiencia (5 micras nominal, 17 micras absolutas)

Materiales

• Cárter de hierro gris: cigüeñal de acero forjado, guía de bancada en hierro gris, cojinete principal tri-metal
• Crosshead de hierro gris: pasador de crosshead en acero aleado
• Biela de hierro dúctil: casquillo de bronce para pasador de crosshead, cojinete de biela tri-metal, pernos de grado 8

1 Throw (tabla)
JGM vs JGP — Potencia nominal: 85 / 85; Carrera (in): 3.5 / 3.0; RPM máx: 1,500 / 1,800; Velocidad piston (ft/min): 875 / 900; Diámetro vástago (in): 1.125 / 1.125; Carga total vástago (lbs): 12,000 / 12,000; Tensión (lbs): 6,000 / 6,000; Compresión (lbs): 7,000 / 7,000; Peso medio (lbs): 1,400 / 1,400; Longitud máx (in): 37 / 37; Ancho nominal (in): 62 / 62; Línea central cigüeñal (in): 9.25 / 9.25

2 Throw (tabla)
JGM vs JGP — Potencia nominal: 170 / 170; Carrera (in): 3.5 / 3.0; RPM máx: 1,500 / 1,800; Velocidad piston (ft/min): 875 / 900; Diámetro vástago (in): 1.125 / 1.125; Carga total vástago (lbs): 12,000 / 12,000; Tensión (lbs): 6,000 / 6,000; Compresión (lbs): 7,000 / 7,000; Peso medio (lbs): 2,200 / 2,200; Longitud máx (in): 34 / 34; Ancho nominal (in): 83 / 83; Línea central cigüeñal (in): 9.25 / 9.25

Notas
Se admiten hasta 4 etapas de compresión mediante la oferta de cilindros de Ariel. El software Ariel 7 Performance se utiliza para modelar y diseñar configuraciones de compresores para aplicaciones específicas, reproducir diseños históricos o configurar nuevas construcciones.

Especificaciones técnicas

• Brand: Ariel
• Model / Series: JGM / JGP
• Potencia máxima nominal: Hasta 170 BHP
• Etapas de compresión: Hasta 4
• Aplicaciones típicas: Recolección de gas, gas lift, CNG
• Opciones de carrera: 3.5 in (JGM) y 3.0 in (JGP)
• Max RPM: JGM 1,500 rpm; JGP 1,800 rpm
• Velocidad piston (ft/min): JGM 875; JGP 900
• Diámetro vástago: 1.125 in
• Límite de carga total vástago: 12,000 lbs
• Tensión: 6,000 lbs; Compresión: 7,000 lbs
• Peso medio (varía según configuración): 1,400–2,200 lbs
• Longitud máx y ancho nominal difieren según la configuración (ver tablas arriba)
• Línea central cigüeñal: 9.25 in
• Filtración lubricación: filtro de aceite spin-on no derivado, 5 micras nominal, 17 micras absolutas
• Cilindros y válvulas: diseños versátiles combinables para alcanzar caudal y presión requeridos
