Reductor armónico NCGF-U-I
coaxial1 - 5 Nm5 - 10 Nm

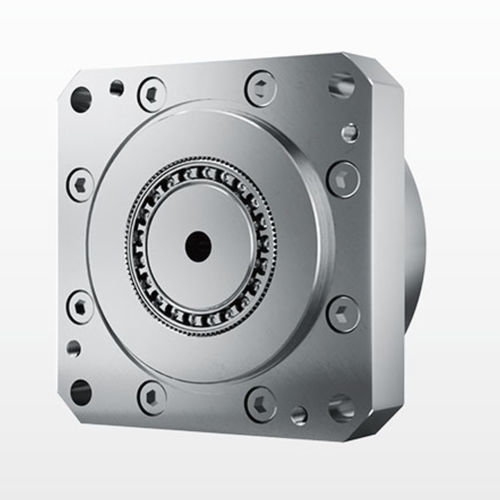

Reductor armónico - NCGF-U-I - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm
Reductor armónico - NCGF-U-I - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm
Reductor armónico - NCGF-U-I - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 2
Reductor armónico - NCGF-U-I - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 3
Reductor armónico - NCGF-U-I - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 4
Reductor armónico - NCGF-U-I - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 5
Reductor armónico - NCGF-U-I - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 6
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DESBOER

Características

Tipo
armónico
Orientación de los ejes
coaxial
Par
5 - 10 Nm, 1 - 5 Nm
Estructura
compacto, en miniatura
Número de etapas
monoetapa
Rendimiento
de alta precisión, silencioso, de alto rendimiento, de bajo juego, altas cargas
Aplicaciones
para textiles, para la robótica, para productos farmacéuticos, para máquina de embalaje, para máquina de soldadura, para máquina de impresión, para máquina herramienta, para equipamiento médico, para automóvil
Velocidad de rotación

Mín.: 3.500 rpm
(21.991,1486 rad.min-1)

Máx.: 8.500 rpm
(53.407,0751 rad.min-1)

Juego

0,01 °

Relación de reducción

Mín.: 50 unit

Máx.: 100 unit

Peso

0,17 kg, 0,39 kg
(0,37 lb, 0,86 lb)

Descripción

Descripción general del producto Reductor de ondas de tensión de la serie NCGF-U-I de DESBOERN
  • Modelo: 11\\14
  • Relación de reducción: 50 - 100
  • Backlash: 930arcsec
  • Par de salida nominal: 3.5-7.8 Nm
Instrucciones de pedido ① Nombre del modelo | ② Código de especificación | ③ Relación de reducción | ④ Código de estructura | ⑤ Tipo de generador | ⑥ Especificación personalizada (Lugar de producción: N es el código de fábrica) (Forma de flexspline: L tipo sombrero de copa, C tipo copa) (Longitud de flexspline: S tipo estándar, D tipo tubo corto) (Diseño de alto par: G para diseño de alto par, en blanco para tipo estándar) (Estructura especial: T para estructura de generador de tres ondas) Características principales Alta precisión: múltiples dientes engranan al mismo tiempo en dos posiciones simétricas de 180 grados, reduciendo el error de paso del engranaje y el error de paso acumulativo y proporcionando una alta precisión de posición y rotación. Gran relación de transmisión: la transmisión de ondas de deformación de una sola etapa puede alcanzar i = 30-500 con una estructura sencilla; tres piezas básicas en el mismo eje logran una alta relación de velocidad. Alta capacidad portante: los dientes engranados y el contacto superficial combinados con múltiples dientes engranados simultáneos reducen la carga de área unitaria y aumentan la capacidad portante en comparación con otras formas de transmisión. Tamaño pequeño y peso ligero: el volumen y el peso pueden reducirse en gran medida para lograr la miniaturización y el diseño ligero. Alta eficacia de transmisión y larga vida útil. Transmisión suave, sin impactos y poco ruidosa. Especificaciones técnicas de la caja de engranajes Caja de engranajes de ondas de tensión tipo NCGF-11-00-U-I Modelo | Relación de transmisión | Velocidad nominal a 2000 r/min de entrada (Nm) | Par máximo admisible durante el arranque/parada (Nm) | Par medio de carga máximo admisible (Nm) | Par momentáneo máximo admisible (Nm) | Velocidad de entrada máxima admisible (rpm) | Velocidad de entrada media admisible (rpm) | Par de arranque | Holgura (arcsec) | Vida útil (horas) | Peso (Kg) NCGF-11 | 50 | 3.5 | 8.3 | 5.5 | 17 | 8500 | 3500 | 2 | 30 | 10000 | 0.17 NCGF-11 | 100 | 5 | 11 | 8.9 | 25 | 8500 | 3500 | 1.5 | 30 | 10000 | 0.17 NCGF-14-00-U-I Tipo Reductor de ondas de tracción Modelo | Relación de transmisión | Velocidad nominal a 2000 r/min de entrada (Nm) | Par máximo admisible durante el arranque/parada (Nm) | Par medio de carga máximo admisible (Nm) | Par momentáneo máximo admisible (Nm) | Velocidad de entrada máxima admisible (rpm) | Velocidad de entrada media admisible (rpm) | Par de arranque | Holgura (arcsec) | Vida útil (horas) | Peso (Kg) NCGF-14 | 50 | 5.4 | 18 | 6.9 | 35 | 8500 | 3500 | 4.1 | 20 | 10000 | 0.39 NCGF-14 | 80 | 7.8 | 23 | 11 | 47 | 8500 | 3500 | 2.8 | 20 | 15000 | 0.39 NCGF-14 | 100 | 7.8 | 28 | 11 | 54 | 8500 | 3500 | 2.5 | 20 | 15000 | 0.39 Características / especificaciones técnicas
  • Serie: NCGF-U-I
  • Códigos de modelos / especificaciones: 11, 14 (otros: 17, 20, 25, 32, 40, etc.)
  • Relaciones de reducción disponibles: 30, 50, 80, 100, 120, 160, etc.
  • Formas flexspline: L = tipo sombrero de copa, C = tipo copa
  • Longitudes de flexspline: S = tipo estándar, D = tipo tubo corto
  • Tipo de generador de ondas: C = tipo componente, U = tipo combinado
  • Opción de alto par: G = diseño de par alto (en blanco = tipo estándar)
  • Código de proyecto personalizado: E001 para reductores de ondas de tensión personalizados
  • Juego típico: 830 arcsec (algunos listados muestran 20 arcsec para modelos específicos)
  • Gama de par de salida nominal mostrada: 3.5 6 7,8 Nm según modelo y relación
  • Vida útil típica indicada: 10000 615000 horas según modelo/relación

---

Traducción automática  (ver el original en inglés)
