Servorreductor armónico NCGD-C-I

armónicocoaxial1 - 5 Nm

Presentación del producto
La serie DESBOER NCGD-C-I es una familia de reductores por onda elástica de una etapa, compacta, que cubre los modelos 14, 17, 20, 25 y 32 con relaciones de reducción habituales entre 50 y 160.

Datos generales

• Modelos disponibles: 14, 17, 20, 25, 32
• Rango de relaciones: 50–160 (p. ej.: 50, 80, 100, 120, 160)
• Juego (backlash): típicamente ≤ 20 arcsec
• Par de salida nominal (ejemplos): ~3,7 Nm (NCGD-14) hasta ~96 Nm (NCGD-32, según relación)
• Velocidad media de entrada admisible: típicamente 3500 rpm; velocidad máxima depende del modelo (ej. hasta 8500 rpm en los modelos más pequeños)
• Vida útil estimada: 9.000–10.000 h (según modelo y aplicación)

Instrucciones de pedido (desglose del código)

• Código de lugar de producción: N
• Forma del flexspline: L = top-hat; C = cup
• Longitud del flexspline: S = estándar; D = tubo corto
• Variante de alto par: sufijo G (vacío = estándar)
• Estructura especial: T = generador de onda de tres ondas
• Códigos de especificación: p. ej. 14, 17, 20, 25, 32, 40…
• Códigos de relación: p. ej. 30, 50, 80, 100, 120, 160
• Tipo de generador de onda: C = componente; U = tipo combinado
• Código de proyecto de personalización ejemplo: E001

Características clave

• Alta precisión de posicionamiento por el engranaje múltiple y simétrico de los dientes; juego típico ≤ 20 arcsec.

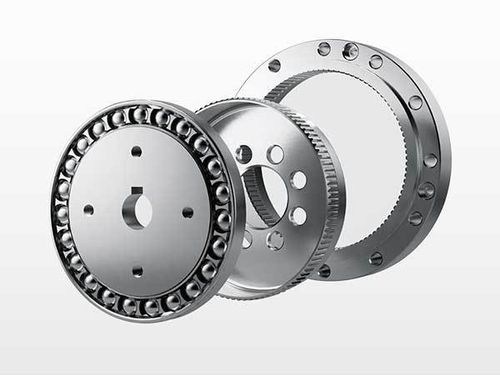

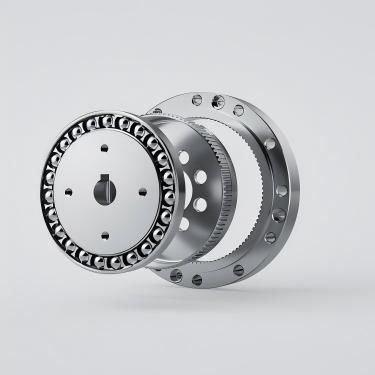

• Relaciones de reducción elevadas en una sola etapa con diseño compacto (tres piezas principales coaxiales).
• Alta capacidad de carga de apoyo por contacto dental múltiple simultáneo, reduciendo la carga por unidad de área.
• Diseño compacto y ligero frente a unidades de transmisión convencionales.
• Alta eficiencia de transmisión, funcionamiento suave, bajos impactos y ruido reducido.

Métodos de instalación (resumen)
Aplique la grasa especificada al generador de onda, cavidad interior de la caja y cavidad de la brida.
Monte el motor y la brida; añada anillo de estanqueidad si procede.
Fije el generador de onda al extremo del eje del motor con tornillos y arandelas planas (observar orientación).
Gire lentamente al insertar el generador de onda en la caja, luego conecte la caja a la brida del motor.
Utilice tornillos de alta resistencia (recomendados 12.9) con adhesivo de bloqueo de rosca; haga funcionar el motor a baja velocidad (~100 rpm) antes del apriete final; rellene la cavidad de la brida con la grasa especificada; siga la tabla de pares de apriete y las tolerancias de fabricación de la brida en la documentación del producto.

Especificaciones técnicas del reductor (ejemplos por modelo)
NCGD-14
Relaciones: 50 / 80 / 100 — Pares nominales ejemplos: 3,7 / 5,4 / 5,4 Nm — Velocidad máxima de entrada hasta 8500 rpm (según modelo) — Juego ≤ 20 arcsec — Vida útil ~9.000–10.000 h — Peso ~0,06 kg

NCGD-17
Relaciones: 50 / 80 / 100 / 120 — Pares nominales ejemplos: 11 / 15 / 16 / 16 Nm — Velocidad de entrada ejemplo 7300 rpm — Juego ±20 arcsec — Vida útil ~9.000–10.000 h — Peso ~0,1 kg

NCGD-20
Relaciones: 50 / 80 / 100 / 120 / 160 — Pares nominales ejemplos: 17 / 24 / 28 / 28 / 28 Nm — Velocidad de entrada ejemplo 6500 rpm — Juego 20 arcsec — Vida útil ~9.000–10.000 h — Peso ~0,13 kg

NCGD-25
Relaciones: 50 / 80 / 100 / 120 / 160 — Pares nominales ejemplos: 27 / 44 / 47 / 47 / 47 Nm — Velocidad de entrada ejemplo 5600 rpm — Juego 20 arcsec — Vida útil ~9.000–10.000 h — Peso ~0,24 kg

NCGD-32
Relaciones: 50 / 80 / 100 / 120 / 160 — Pares nominales ejemplos: 53 / 83 / 96 / 96 / 96 Nm — Velocidad de entrada ejemplo 4800 rpm — Juego 20 arcsec — Vida útil ~9.000–10.000 h — Peso ~0,51 kg

Notas sobre códigos y personalización

• Usar el código de fábrica 'N' para la ubicación de producción.
• Seleccionar forma (L/C) y longitud (S/D) del flexspline según la aplicación.
• Añadir sufijo G para variantes de alto par o T para estructura especial de tres ondas.
• Especificar tipo de generador de onda (C o U) e indicar el código de proyecto personalizado (p. ej. E001) si procede.
