Reductor armónico NLGS-U-III
coaxial1 - 5 Nm5 - 10 Nm

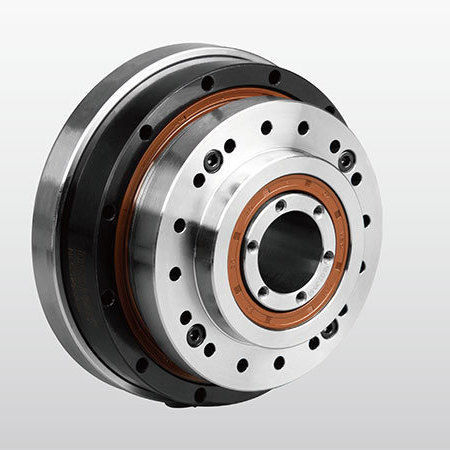

Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm

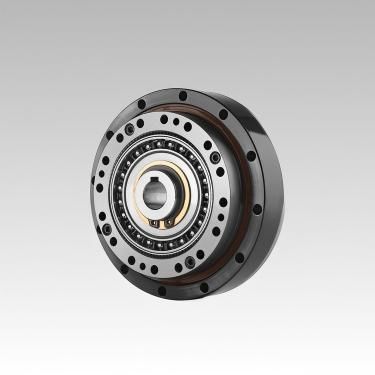

Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 2
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 3
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 4
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 5
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 6
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 7
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 8
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 9
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 10
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 11
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 12
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 13
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 14
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 15
Reductor armónico - NLGS-U-III - DESBOER - coaxial / 1 - 5 Nm / 5 - 10 Nm - imagen - 16
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DESBOER

Características

Tipo
armónico
Orientación de los ejes
coaxial
Par
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm, 1 - 5 Nm
Montaje
de montaje en brida
Estructura
compacto
Número de etapas
monoetapa
Rendimiento
de alta precisión
Aplicaciones
para textiles, para la robótica, para productos farmacéuticos, para máquina de embalaje, para máquina de soldadura, para máquina de impresión, para máquina herramienta, para equipamiento médico, para automóvil
Velocidad de rotación

Mín.: 3.000 rpm
(18.849,5559 rad.min-1)

Máx.: 8.500 rpm
(53.407,0751 rad.min-1)

Juego

0,01 °

Relación de reducción

Mín.: 30 unit

Máx.: 500 unit

Peso

Mín.: 0,53 kg
(1,17 lb)

Máx.: 7,7 kg
(16,98 lb)

Descripción

Descripción general del producto Reductor de ondas extensométricas de la serie NLGS-U-III de DESBOERN. Modelos: 11\14\17\20\25\32\40. Relaciones de reducción disponibles: 50 - 160. Juego: ≤20 segundos de arco. Rango de par nominal de salida: 3.5 - 382 Nm. Instrucciones de pedido ① Nombre del modelo / ② Código de especificación / ③ Relación de reducción (por ejemplo, 30, 50, 80, 100, 120, 160) / ④ Código de estructura / ⑤ Tipo de generador de ondas: C para tipo componente, U para tipo combinado / ⑥ Especificación personalizada: E001 es el código de proyecto para reductores de ondas de deformación personalizados. Características principales
  • Alta precisión: múltiples dientes engranan simultáneamente en dos posiciones simétricas de 180°, reduciendo el impacto del error de paso y permitiendo una precisión de posición y rotación muy alta.
  • Gran relación de transmisión: la transmisión de ondas de deformación de una sola etapa puede alcanzar i = 30-500 con una estructura simple; tres partes básicas en el mismo eje logran una alta relación de velocidad.
  • Alta capacidad de carga: el contacto de la superficie de los dientes y el engrane simultáneo de varios dientes reducen la carga de la unidad de superficie; la capacidad de carga es superior a la de otras formas de transmisión.
  • Tamaño reducido y peso ligero: volumen compacto y peso reducido en comparación con los dispositivos de engranajes ordinarios; adecuado para la miniaturización y los diseños ligeros.
  • Alta eficiencia de transmisión y larga vida útil.
  • Transmisión suave con bajo impacto y bajo nivel de ruido.
Métodos de instalación (resumen) Método 1: Fije la caja de engranajes a la brida de salida, fije la brida de entrada al estriado circular; llene el generador de ondas, la cavidad de la caja de engranajes y la cavidad de la brida del motor con la grasa especificada; fije el motor y la brida, añada el anillo de sellado si es necesario; fije el generador de ondas al extremo del eje del motor (observe la orientación) con tornillos y arandelas planas; gire el generador de ondas lentamente e insértelo en la caja de engranajes, luego conecte la caja de engranajes a la brida del motor. Notas: fabricar la brida según los requisitos de precisión de la instalación, uso recomendado de tornillos de alta resistencia 12.9 con adhesivo de bloqueo de roscas, hacer funcionar el motor a baja velocidad (100 r/min) durante un tiempo antes de apretar los tornillos, diseñar las dimensiones de la cavidad de la brida y rellenar con la grasa especificada, consultar la tabla de pares de apriete de los tornillos en la página P22. Especificaciones técnicas de la caja de engranajes (datos del modelo seleccionado) NLGS-11 (Caja de engranajes de ondas de tensión): NLGS-11 | Relación 50 | Velocidad nominal @2000 r/min entrada: 3.5 Nm | Máx. par admisible durante arranque/parada: 8,3 Nm | Máx. par de carga medio admisible: 5.5 Nm | Par momentáneo máx. admisible: 17 Nm | Velocidad de entrada máx. admisible: 8500 rpm | Velocidad de entrada media admisible: 3500 rpm | Par de arranque: 7,1 cNm | Juego: 30 arcsec | Vida útil: 10000 h | Peso: 0,53 Kg NLGS-11 | Relación 100 | Nominal: 5 Nm | Max arranque/parada: 11 Nm | Max carga media: 8.9 Nm | Momento máx: 25 Nm | Par de arranque: 5.9 cNm | Juego: 30 arcsec | Vida útil: 10000 h NLGS-14 (Tipo reductor de ondas de tensión): NLGS-14 | Relación 50 | Nominal: 7.0 Nm | Max arranque/parada: 23 Nm | Max carga avg: 9 Nm | Momento máx: 46 Nm | Velocidad de entrada máxima: 8500 rpm | Velocidad de entrada media permitida: 3500 rpm | Par de arranque: 8,8 cNm | Holgura: ±20 arcsec | Vida útil: 10000 h | Peso: 0,71 Kg NLGS-14 | Relación 80 | Nominal: 10 Nm | Max arranque/parada: 30 Nm | Max carga avg: 14 Nm | Momento máx: 61 Nm | Par de arranque: 7,5 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-14 | Relación 100 | Nominal: 10 Nm | Max arranque/parada: 36 Nm | Max carga media: 14 Nm | Momento máx: 70 Nm | Par de arranque: 6,9 cNm | Holgura: ±20 arcosec | Vida útil: 15000 h NLGS-17 (Caja de engranajes de ondas de tensión): NLGS-17 | Relación 50 | Nominal: 21 Nm | Max arranque/parada: 44 Nm | Max carga media: 34 Nm | Max momentary: 91 Nm | Max input speed: 7300 rpm | Allow avg input speed: 3500 rpm | Starting torque: 27 cNm | Backlash: ±20 arcsec | Service life: 10000 h | Weight: 1.00 Kg NLGS-17 | Relación 80 | Nominal: 29 Nm | Max arranque/parada: 56 Nm | Max carga media: 35 Nm | Momento máx: 113 Nm | Par de arranque: 25 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-17 | Relación 100 | Nominal: 31 Nm | Max arranque/parada: 70 Nm | Max carga media: 51 Nm | Momento máx: 143 Nm | Par de arranque: 24 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-17 | Relación 120 | Nominal: 31 Nm | Max arranque/parada: 70 Nm | Max carga media: 51 Nm | Momento máx: 112 Nm | Par de arranque: 24 cNm | Holgura: ±20 arcosec | Vida útil: 15000 h NLGS-20 (Reductor de ondas de tracción): NLGS-20 | Relación 50 | Nominal: 33 Nm | Max arranque/parada: 73 Nm | Max carga avg: 44 Nm | Momento máx: 127 Nm | Velocidad de entrada máxima: 6500 rpm | Velocidad de entrada media permitida: 3500 rpm | Par de arranque: 36 cNm | Juego: ±20 arcsec | Vida útil: 10000 h | Peso: 1.38 Kg NLGS-20 | Relación 80 | Nominal: 44 Nm | Max arranque/parada: 96 Nm | Max carga media: 61 Nm | Momento máx: 165 Nm | Par de arranque 33 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-20 | Relación 100 | Nominal: 52 Nm | Max arranque/parada: 107 Nm | Max carga media: 64 Nm | Momento máx: 191 Nm | Par de arranque 32 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-20 | Relación 120 | Nominal: 52 Nm | Max arranque/parada: 113 Nm | Max carga media: 64 Nm | Momento máx: 191 Nm | Par de arranque 31 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-20 | Relación 160 | Nominal: 52 Nm | Max arranque/parada: 120 Nm | Max carga media: 64 Nm | Momento máx: 191 Nm | Par de arranque 31 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-25 (Reductor de ondas de tracción): NLGS-25 | Relación 50 | Nominal: 51 Nm | Max arranque/parada: 127 Nm | Max carga avg: 72 Nm | Max momentary: 242 Nm | Max input speed: 5600 rpm | Allow avg input speed: 3500 rpm | Starting torque: 56 cNm | Juego: ±20 arcsec | Vida útil: 10000 h | Peso: 2.1 Kg NLGS-25 | Relación 80 | Nominal: 82 Nm | Max arranque/parada: 178 Nm | Max carga media: 113 Nm | Momento máx: 332 Nm | Par de arranque 50 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-25 | Relación 100 | Nominal: 87 Nm | Max arranque/parada: 204 Nm | Max carga media: 140 Nm | Momento máx: 369 Nm | Par de arranque 49 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-25 | Relación 120 | Nominal: 87 Nm | Max arranque/parada: 217 Nm | Max carga media: 140 Nm | Momento máx: 395 Nm | Par de arranque 48 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-25 | Relación 160 | Nominal: 87 Nm | Max arranque/parada: 229 Nm | Max carga media: 140 Nm | Momento máx: 408 Nm | Par de arranque 47 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-32 (Reductor de ondas de tensión): NLGS-32 | Relación 50 | Nominal: 99 Nm | Max arranque/parada: 281 Nm | Max carga avg: 140 Nm | Momento máx: 497 Nm | Velocidad de entrada máxima: 4800 rpm | Velocidad de entrada media permitida: 3500 rpm | Par de arranque: 85 cNm | Holgura: ±20 arcsec | Vida útil: 10000 h | Peso: 4,5 Kg NLGS-32 | Relación 80 | Nominal: 153 Nm | Max arranque/parada: 395 Nm | Max carga media: 217 Nm | Momento máx: 738 Nm | Par de arranque: 74 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-32 | Relación 100 | Nominal: 178 Nm | Max arranque/parada: 433 Nm | Max carga media: 281 Nm | Momento máx.: 841 Nm | Par de arranque: 72 cNm | Holgura: ±20 arcosec | Vida útil: 15000 h NLGS-32 | Relación 120 | Nominal: 178 Nm | Max arranque/parada: 459 Nm | Max carga media: 281 Nm | Momento máx.: 892 Nm | Par de arranque: 68 cNm | Juego: ±20 arcosec | Vida útil: 15000 h NLGS-32 | Relación 160 | Nominal: 178 Nm | Max arranque/parada: 484 Nm | Max carga media: 281 Nm | Max momentáneo: 892 Nm | Par de arranque: 67 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-40 (Reductor de ondas de tensión): NLGS-40 | Relación 50 | Nominal: 178 Nm | Max arranque/parada: 523 Nm | Max carga avg: 255 Nm | Max momentary: 892 Nm | Max input speed: 4000 rpm | Allow avg input speed: 3000 rpm | Starting torque: 136 cNm | Backlash: ±20 arcsec | Service life: 10000 h | Weight: 7.7 Kg NLGS-40 | Relación 80 | Nominal: 268 Nm | Max arranque/parada: 675 Nm | Max carga media: 369 Nm | Momento máx: 1270 Nm | Par de arranque: 117 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-40 | Relación 100 | Nominal: 345 Nm | Max arranque/parada: 738 Nm | Max carga media: 484 Nm | Momento máx: 1400 Nm | Par de arranque: 112 cNm | Juego: ±20 arcsec | Vida útil: 15000 h NLGS-40 | Relación 120 | Nominal: 382 Nm | Max arranque/parada: 802 Nm | Max carga media: 586 Nm | Momento máx: 1530 Nm | Par de arranque: 110 cNm | Juego: ±20 segundos de arco | Vida útil: 15000 h Características / Especificaciones técnicas
  • Serie: NLGS-U-III (variantes NLGS / NCGS / NCGD / NLGD / NLGST listadas en la tabla de series)
  • Tamaños disponibles (códigos spec): 11, 14, 17, 20, 25, 32, 40
  • Relaciones de reducción: 30, 50, 80, 100, 120, 160 (varía según el tamaño)
  • Tipos de generador de ondas: C (componente), U (combinado)
  • Forma flexspline: L (tipo sombrero de copa), C (tipo copa)
  • Longitud de la flexspline: S (estándar), D (tubo corto)
  • Diseño de alto par: G indica diseño de alto par (en blanco = estándar)
  • Estructura especial: T indica estructura de generador de tres ondas
  • Velocidades de entrada máximas típicas por tamaño: NLGS-11:8500 rpm; NLGS-14:8500 rpm; NLGS-17:7300 rpm; NLGS-20:6500 rpm; NLGS-25:5600 rpm; NLGS-32:4800 rpm; NLGS-40:4000 rpm
  • Velocidades de entrada medias típicas permitidas: comúnmente 3500 rpm (varía: NLGS-40 enumera 3000 rpm)

---

Traducción automática  (ver el original en inglés)
