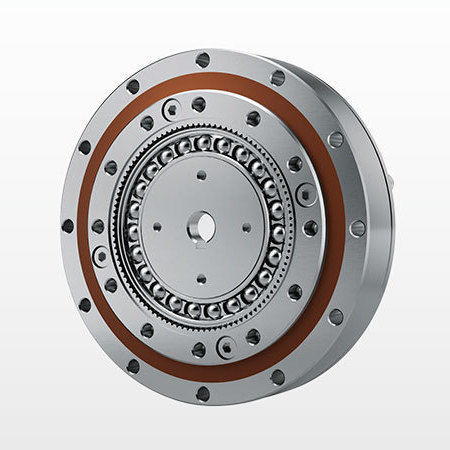

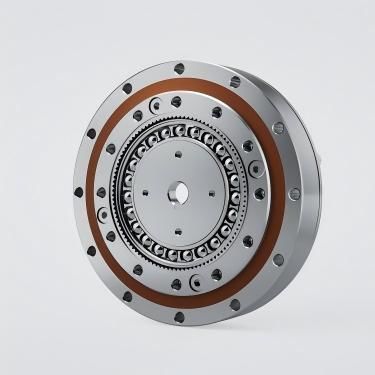

Reductor armónico NLGD-U-I

coaxial1 - 5 Nm5 - 10 Nm

Descripción general del producto Reductor de ondas de tracción de la serie NLGD-U-I de DESBOERN

• Tamaños de modelo: 14, 17, 20, 25, 32, 40
• Relaciones de reducción disponibles: 30, 50, 80, 100, 120, 160 (ejemplos)
• Huelgo: ≤20 arcosegundos (típico)
• Gama nominal de par de salida (según modelo/relación): 3.7 - 206 Nm

Instrucciones de pedido (desglose de códigos) ① Nombre del modelo ② Código de especificación ③ Relación de reducción (ejemplos: 30, 50, 80, 100, 120, 160) ④ Código de estructura ⑤ Tipo de generador de ondas: C = tipo componente, U = tipo combinado ⑥ Especificación personalizada: E001 = código de proyecto para reductores de ondas de deformación personalizados Flexspline / códigos especiales Lugar de producción: N = código de fábrica Forma flexspline: L = tipo sombrero de copa, C = tipo copa Longitud Flexspline: S = tipo estándar, D = tipo tubo corto Diseño de alto par: G = diseño de alto par, blanco = tipo estándar Estructura especial: T = caja de cambios con estructura de generador de tres ondas Características principales

• Alta precisión: múltiples dientes engranados simétricamente (dos posiciones simétricas de 180°) para reducir el impacto del error de paso y obtener una precisión de posición y rotación muy alta.
• Gran relación de transmisión: la transmisión de ondas de deformación de una sola etapa puede alcanzar altas relaciones (i = 30-500) con una estructura simple; tres piezas básicas en el mismo eje permiten altas relaciones de velocidad.
• Alta capacidad de carga: el engranaje de múltiples dientes y el contacto superficial reducen la carga de la unidad de área; la capacidad de carga es superior a la de muchas otras formas de transmisión.
• Tamaño compacto y peso ligero: menor volumen y peso en comparación con los dispositivos de engranajes ordinarios, aptos para la miniaturización y los diseños ligeros.
• Alta eficiencia de transmisión y larga vida útil.
• Transmisión suave con bajo nivel de ruido y mínimo impacto.

Cajas de engranajes de ondas de tensión de una sola etapa Tablas de especificaciones técnicas de la caja de cambios (filas seleccionadas) Nota: filas presentadas como: Modelo | Relación de transmisión | Par nominal (Nm) | Par máximo admisible durante el arranque/parada (Nm) | Par de carga medio máximo admisible (Nm) | Par momentáneo máximo admisible (Nm) | Velocidad de entrada máxima admisible (rpm) | Velocidad de entrada media admisible (rpm) | Par de arranque (cNm) | Holgura (arcsec) | Vida útil (h) | Peso (kg) NLGD-14 | 50 | 3,7 | 12 | 4,8 | 23 | 8500 | 3500 | 6,2 | 20 | 9000 | 0,33 NLGD-14 | 80 | 5,4 | 16 | 7,7 | 35 | (mismas velocidades máximas) | (misma media) | 6,2 | 20 | 10000 | 0,33 NLGD-14 | 100 | 5.4 | 19 | 7.7 | 35 | (las mismas) | (las mismas) | 4.8 | 20 | 10000 | 0.33 NLGD-17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | 19 | ±20 | 9000 | 0.42 NLGD-17 | 80 | 15 | 29 | 19 | 61 | (mismas velocidades máximas) | (misma media) | 16 | ±20 | 10000 | 0,42 NLGD-17 | 100 | 16 | 37 | 19 | 71 | (igual) | (igual) | 4,8 | ±20 | 10000 | 0,42 NLGD-17 | 120 | 16 | 37 | 27 | 71 | (igual) | (igual) | 13 | ±20 | 10000 | 0,42 NLGD-20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | 25 | ±20 | 9000 | 0.52 NLGD-20 | 80 | 24 | 51 | 33 | 89 | (igual) | (igual) | 23 | ±20 | 10000 | 0,52 NLGD-20 | 100 | 28 | 57 | 34 | 95 | (igual) | (igual) | 22 | ±20 | 10000 | 0,52 NLGD-20 | 120 | 28 | 60 | 34 | 95 | (igual) | (igual) | 22 | ±20 | 10000 | 0,52 NLGD-20 | 160 | 28 | 64 | 34 | 95 | (igual) | (igual) | 22 | ±20 | 10000 | 0,52 NLGD-25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | 39 | ±20 | 9000 | 0.91 NLGD-25 | 80 | 44 | 96 | 60 | 179 | (igual) | (igual) | 36 | ±20 | 10000 | 0,91 NLGD-25 | 100 | 47 | 110 | 75 | 184 | (igual) | (igual) | 34 | ±20 | 10000 | 0,91 NLGD-25 | 120 | 47 | 117 | 75 | 204 | (igual) | (igual) | 34 | ±20 | 10000 | 0,91 NLGD-25 | 160 | 47 | 123 | 75 | 204 | (igual) | (igual) | 33 | ±20 | 10000 | 0,91 NLGD-32 | 50 | 53 | 151 | 75 | 268 | 4800 | 3500 | 60 | 20 | 9000 | 1.87 NLGD-32 | 80 | 83 | 213 | 117 | 398 | (igual) | (igual) | 55 | 20 | 10000 | 1.87 NLGD-32 | 100 | 96 | 233 | 151 | 420 | (igual) | (igual) | 50 | 20 | 10000 | 1.87 NLGD-32 | 120 | 96 | 247 | 151 | 445 | (igual) | (igual) | 48 | 20 | 10000 | 1.87 NLGD-32 | 160 | 96 | 261 | 151 | 445 | (igual) | (igual) | 47 | 20 | 10000 | 1.87 NLGD-40 | 50 | 96 | 281 | 137 | 480 | 4000 | 3000 | 95 | 20 | 9000 | 3.09 NLGD-40 | 80 | 144 | 364 | 198 | 686 | (igual) | (igual) | 83 | 20 | 10000 | 3.09 NLGD-40 | 100 | 185 | 398 | 260 | 700 | (igual) | (igual) | 78 | 20 | 10000 | 3.09 NLGD-40 | 120 | 205 | 432 | 315 | 765 | (igual) | (igual) | 77 | 20 | 10000 | 3.09 NLGD-40 | 160 | 206 | 453 | 316 | 765 | (igual) | (igual) | 74 | 20 | 10000 | 3.09 Métodos de instalación (resumen) Método 1: Fijar la caja de engranajes a la brida de salida y la brida de entrada a la estría circular; rellenar el generador de olas, la cavidad de la caja de engranajes y la cavidad de la brida del motor con la grasa especificada; fijar el motor y la brida (añadir anillo de sellado si es necesario); fijar el generador de olas al extremo del eje del motor con tornillos y arandelas planas; girar lentamente el generador de olas e insertarlo en la caja de engranajes, luego conectar la caja de engranajes a la brida del motor. Se recomienda hacer funcionar el motor a baja velocidad (~100 r/min) durante un tiempo antes del apriete final de los tornillos; utilizar el par de apriete recomendado y tornillos de alta resistencia con adhesivo para roscas. Método 2: Conectar la caja de engranajes y el motor a través de la brida; rellenar las cavidades con grasa; fijar el generador de ondas al extremo del eje del motor (con tornillos y arandelas planas); después de rellenar la cavidad de la brida de salida, conectar y fijar a la estría circular. Siga las indicaciones sobre la precisión de la brida y el par de apriete de los tornillos que figuran en la documentación técnica. Características / Especificaciones técnicas

• Modelos disponibles: Serie NLGD (tamaños 14, 17, 20, 25, 32, 40) con variantes U-I / U-T / W (tipos de generador de ondas y códigos estructurales).
• Relación de reducción: el juego típico incluye 30, 50, 80, 100, 120, 160.
• Gama de par nominal: desde aprox. 3.7 Nm (el más pequeño) hasta >200 Nm (modelos más grandes dependiendo de la relación).
• Velocidad de entrada máxima permitida: varía según el tamaño (aprox. 8500 rpm para la gama de modelos más pequeños hasta 3000-4800 rpm para los tamaños más grandes).
• Velocidad de entrada media admisible: normalmente 3000-3500 rpm dependiendo del modelo.
• Valores típicos de par de arranque y cNm proporcionados por modelo y relación en las tablas anteriores.
• Juego típico: ±20 arcosegundos o ≤20 arcosegundos dependiendo del modelo y la configuración.
• Vida útil: valores típicos validados mostrados como 9000-10000 horas en las tablas (depende de la aplicación y las condiciones).
• Pesos (aprox.): NLGD-14 ~0,33 kg; NLGD-17 ~0,42 kg; NLGD-20 ~0,52 kg; NLGD-25 ~0,91 kg; NLGD-32 ~1,87 kg; NLGD-40 ~3,09 kg.
