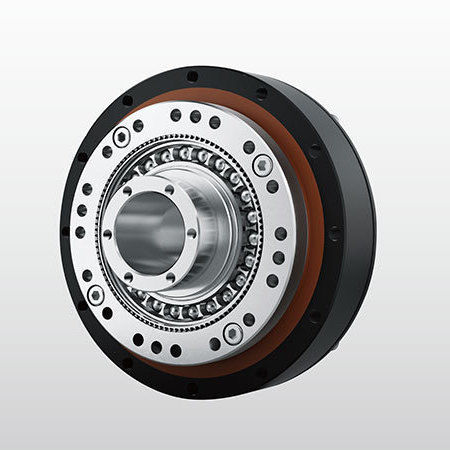

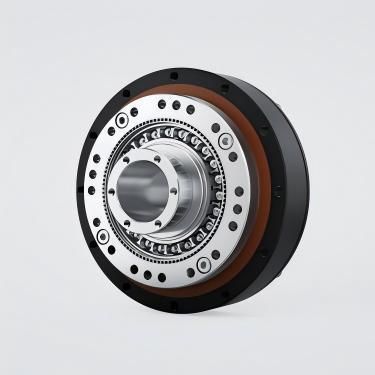

Reductor armónico NLGS-U-V
armónicocoaxial5 - 10 Nm

Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 2
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 3
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 4
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 5
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 6
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 7
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 8
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 9
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 10
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 11
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 12
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 13
Reductor armónico - NLGS-U-V - DESBOER - armónico / coaxial / 5 - 10 Nm - imagen - 14
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DESBOER

Características

Tipo
armónico
Orientación de los ejes
coaxial
Par
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm
Montaje
de montaje en brida
Estructura
compacto
Número de etapas
monoetapa
Rendimiento
de precisión, silencioso, de alto rendimiento, de bajo juego
Aplicaciones
para textiles, para la robótica, para productos farmacéuticos, para máquina de embalaje, para máquina de soldadura, para máquina de impresión, para máquina herramienta, para equipamiento médico, para automóvil
Velocidad de rotación

Máx.: 8.500 rpm
(53.407,0751 rad.min-1)

Mín.: 3.000 rpm
(18.849,5559 rad.min-1)

Juego

0,01 °

Relación de reducción

Máx.: 500 unit

Mín.: 30 unit

Peso

Máx.: 5,4 kg
(11,9 lb)

Mín.: 0,45 kg
(0,99 lb)

Descripción

Descripción del producto
  • Producto: reductor por onda DESBOERN serie NLGS-U-V
  • Gama de tamaños: 14, 17, 20, 25, 32, 40
  • Relaciones de reducción típicas: 30, 50, 80, 100, 120, 160 (etapa única)
  • Juego (backlash): ≤20 arcsec (tip. ±20 arcsec)
  • Rango de par de salida nominal mostrado: 7–382 Nm


Instrucciones de pedido
  • 1. Nombre de modelo — familia (p. ej. NLGS, NCGS, NCGD, NLGD, NLGST)
  • 2. Código de tamaño — 14, 17, 20, 25, 32, 40
  • 3. Relación de reducción — p. ej. 30, 50, 80, 100, 120, 160
  • 4. Código de estructura — variante según tabla de estructura
  • 5. Tipo de generador de onda — C (componente) o U (combinado)
  • 6. Código personalizado — códigos de proyecto (p. ej. E001) para especificaciones a medida


Características clave
  • Alta precisión de posicionamiento: engranado múltiple en dos posiciones simétricas de 180° que reduce el error de paso y el error acumulado para una rotación y posicionamiento precisos.
  • Alta relación de transmisión en diseño compacto: la transmisión por onda de una etapa alcanza relaciones elevadas (típ. i = 30–500) con tres piezas coaxiales.
  • Alta capacidad de carga: contacto en la superficie de los dientes y múltiples dientes engranados reducen la carga por unidad de área y aumentan la capacidad frente a engranajes convencionales.
  • Compacto y ligero: volumen y peso reducidos, adecuado para aplicaciones con restricciones de espacio y masa.
  • Funcionamiento eficiente, suave y con bajo impacto y ruido; larga vida útil si se opera dentro de los límites especificados.


Especificaciones técnicas (selección)
  • NLGS-14: ratios ejemplo 50/80/100 — par nominal 7–10 Nm; velocidad máxima de entrada 8500 rpm; vida útil 10.000–15.000 h; peso ≈0,45 kg; juego ±20 arcsec.
  • NLGS-17: ratios ejemplo 50/80/100/120 — par nominal 21–31 Nm; velocidad máxima de entrada 7300 rpm; vida útil 10.000–15.000 h; peso ≈0,63 kg; juego ±20 arcsec.
  • NLGS-20: ratios ejemplo 50–160 — par nominal 33–52 Nm; velocidad máxima de entrada 6500 rpm; vida útil 10.000–15.000 h; peso ≈0,89 kg; juego ±20 arcsec.
  • NLGS-25: ratios ejemplo 50–160 — par nominal 51–87 Nm; velocidad máxima de entrada 5600 rpm; vida útil 10.000–15.000 h; peso ≈1,44 kg; juego ±20 arcsec.
  • NLGS-32: ratios ejemplo 50–160 — par nominal 99–178 Nm; velocidad máxima de entrada 4800 rpm; vida útil 10.000–15.000 h; peso ≈3,1 kg; juego ±20 arcsec.
  • NLGS-40: ratios ejemplo 50–160 — par nominal 178–382 Nm; velocidad máxima de entrada 4000 rpm; vida útil 10.000–15.000 h; peso ≈5,4 kg; juego ±20 arcsec.


Métodos de instalación (resumen)
  • Método 1: Fijar el reductor a la brida de salida; rellenar generador de onda, cavidad del reductor y cavidad de la brida del motor con la grasa especificada; montar la brida del motor y asegurar el generador de onda al eje del motor con tornillos y arandelas; girar lentamente al insertar el generador; conectar después el reductor a la brida del motor.
  • Método 2: Unir reductor y motor por brida; rellenar cavidades con grasa; fijar generador de onda al eje del motor; rellenar cavidad de la brida de salida y conectar al spline circular.


Notas
  • Fresar las bridas según los requisitos de precisión de instalación. Recomendado usar tornillos de alta resistencia 12.9 con adhesivo de bloqueo de rosca.
  • Rodaje a baja velocidad (p. ej. 100 rpm) recomendado antes del apriete final; consulte la tabla de pares de apriete para valores.
  • Consultar la ficha técnica completa para curvas de par, cargas admisibles y opciones personalizadas.
