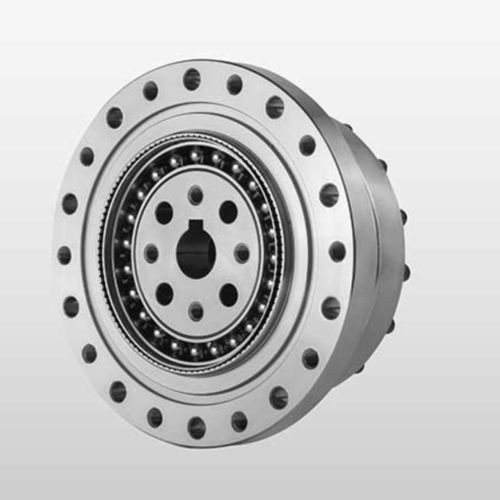

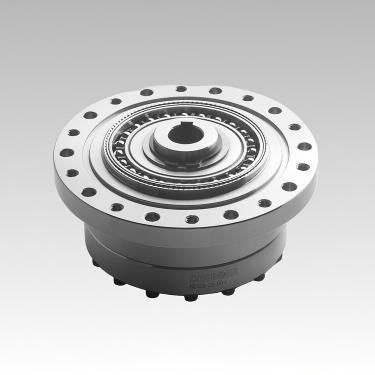

Reductor armónico NCGS-U-Ⅰ

coaxialcon eje macizo5 - 10 Nm

Descripción del producto
Reductor de onda de flexión DESBOER NCGS-U-Ⅰ Serie. Modelos disponibles: 14, 17, 20, 25, 32, 40. Relaciones de reducción: 30, 50, 80, 100, 120, 160 (según modelo). Juego típico ≤20 arcsec. Par de salida nominal: 7–382 Nm según modelo y relación.

Instrucciones de pedido (significado del código de especificación)
① Nombre del modelo / familia de producción (p. ej. NLGS, NCGS, NCGD, NLGD, NLGST)
② Código de especificación (14, 17, 20, 25, 32, 40, etc.)
③ Relación de reducción (p. ej. 30, 50, 80, 100, 120, 160)
④ Código de estructura
⑤ Tipo de generador de onda: C = tipo componente, U = tipo combinado
⑥ Especificación personalizada: E001 = código de proyecto para reductores personalizados

Características clave

• Alta precisión de posicionamiento: múltiples dientes engranan en dos zonas simétricas de 180°, reduciendo la influencia del error de paso para un posicionamiento y giro precisos.
• Alto índice de transmisión: la transmisión por onda de flexión en una sola etapa permite relaciones elevadas (i = 30–500 en diseño general), posibilitando soluciones compactas de gran relación con solo tres componentes coaxiales.
• Alta capacidad de carga: el gran número de dientes en engrane distribuye la carga sobre una mayor superficie de contacto, proporcionando mayor capacidad portante por unidad de área que muchos engranajes convencionales.
• Compacto y ligero: volumen y masa significativamente reducidos en comparación con engranajes convencionales, adecuado para aplicaciones que requieren miniaturización y ahorro de peso.
• Alta eficiencia y larga vida útil cuando se instala y lubrica según las recomendaciones.
• Funcionamiento suave, bajo nivel de ruido y bajo impacto en inversiones de movimiento.

Notas de instalación (resumen)

• Aplicar la grasa especificada al generador de onda, la cavidad interior y la cavidad de la brida antes del montaje.
• Fijar el motor y la brida; añadir junta de estanqueidad si se requiere sellado ambiental.
• Asegurar el generador de onda al extremo del eje del motor (observar orientación) con tornillos y arandelas planas.
• Inserte el generador de onda lentamente mientras lo hace girar, luego monte el reductor en la brida del motor.
• Recomendaciones: fabricar la brida de montaje según las tolerancias de instalación requeridas; usar tornillos de alta resistencia (recomendados 12.9) con adhesivo para roscas; hacer funcionar el motor a baja velocidad (~100 rpm) durante un periodo de rodaje antes del apriete final; dimensionar y rellenar la cavidad de la brida según la especificación con la grasa indicada; seguir la tabla de par de apriete para los valores de torque.

Especificaciones técnicas del reductor
Encabezados de tabla: Modelo | Relación | Par nominal a 2000 r/min entrada (Nm) | Par máximo admisible arranque/parada (Nm) | Par medio admisible máximo (Nm) | Par máximo admisible momentáneo (Nm) | Velocidad máxima de entrada admisible (rpm) | Velocidad media de entrada admisible (rpm) | Par de arranque (cNm) | Juego (arcsec) | Vida útil (horas) | Peso (kg)

NCGS-14
50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.51
80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 3.1 | ±20 | 15000 | 0.51
100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 / 2.8 | ±20 | 15000 | 0.51

NCGS-17
50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.67
80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.67
100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.67
120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.67

NCGS-20
50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.96
80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.96
100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.96
120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.96
160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.96

NCGS-25
50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.46
80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.46
100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.46
120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.46
160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.46

NCGS-32
50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.11
80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.11
100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.11
120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.11
160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.11

NCGS-40
50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 4.6
80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 4.6
100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 4.6
120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 4.6
160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 4.6

Características / especificaciones técnicas

• Serie: NCGS-U-Ⅰ Series
• Modelos disponibles (códigos): 14, 17, 20, 25, 32, 40
• Relaciones de reducción disponibles: 30, 50, 80, 100, 120, 160 (según modelo)
• Juego: ≤20 arcsec (típico)
• Rango de par nominal: 7–382 Nm
• Tipos de generador de onda: tipo componente (C) y tipo combinado (U)
• Opciones especiales: formas de flexspline L/C (top-hat / cup), longitudes de flexspline S/D (estándar / tubo corto), G = diseño de alto par, T = estructura especial de tres generadores de onda
• Las velocidades máximas de entrada y las velocidades medias admisibles varían según el modelo (ver tablas arriba)
