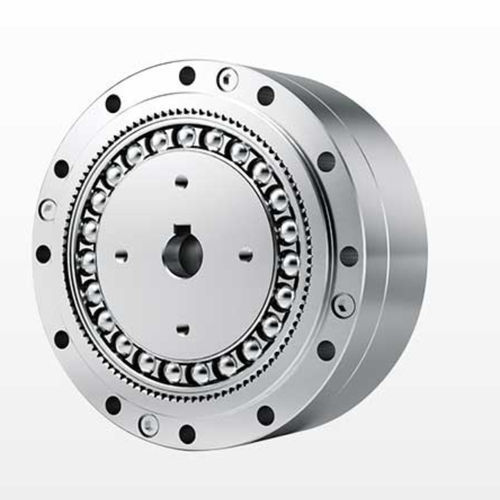

Reductor armónico NCGD-U-I
coaxialcon eje macizo1 - 5 Nm

Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm

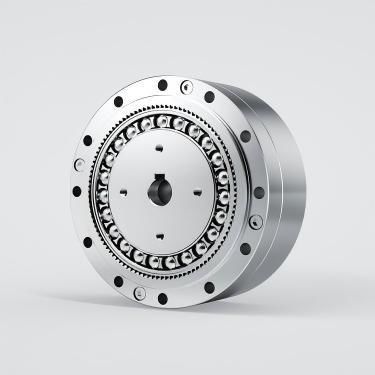

Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 2
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 3
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 4
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 5
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 6
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 7
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 8
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 9
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 10
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 11
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 12
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 13
Reductor armónico - NCGD-U-I - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 14
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DESBOER

Características

Tipo
armónico
Orientación de los ejes
coaxial
Tipo de eje
con eje macizo
Par
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm, 1 - 5 Nm
Montaje
de montaje en brida
Estructura
compacto
Número de etapas
monoetapa
Rendimiento
de alta precisión, silencioso, de alto rendimiento, de bajo juego, de alto par, altas cargas
Aplicaciones
para textiles, para aplicaciones industriales, para la robótica, para productos farmacéuticos, para automatismo, para máquina de embalaje, para máquina de soldadura, para máquina de impresión, para máquina herramienta, para equipamiento médico, para automóvil
Otras características
a medida
Velocidad de rotación

Máx.: 8.500 rpm
(53.407,0751 rad.min-1)

Mín.: 3.500 rpm
(21.991,1486 rad.min-1)

Juego

0,01 °

Relación de reducción

Máx.: 160 unit

Mín.: 50 unit

Peso

Máx.: 3,6 kg
(7,94 lb)

Mín.: 0,46 kg
(1,01 lb)

Descripción

Descripción del producto
Série DESBOER NCGD-U-I, reductor 'strain wave'. Tamaños disponibles: 14, 17, 20, 25, 32, 40. Relaciones de reducción típicas: 50–160. Par de salida nominal: 3,7–206 Nm. Juego (backlash) ≤20 arcsec (típ.). Diseñado para posicionamiento de precisión y accionamientos compactos en automatización, robótica y control de movimiento.

Instrucciones de pedido (explicación de códigos)
① Nombre de modelo / ② Código de especificación / ③ Código de relación / ④ Código de estructura / ⑤ Tipo de generador / ⑥ Código de proyecto personalizado. Código de fábrica: N. Forma del flexspline: L = top-hat, C = cup. Longitud del flexspline: S = estándar, D = tubo corto. Opción alta torque: G = alta torque, vacío = estándar. Estructura especial: T = generador de tres ondas. Tipo de generador de onda: C = componente, U = combinado. Ejemplo de código de proyecto: E001.

Características clave
  • Alta precisión: múltiples dientes en engranaje en dos posiciones simétricas a 180° para minimizar el error de paso y garantizar posicionamiento preciso.
  • Alto ratio en una sola etapa: diseño compacto que logra grandes relaciones con tres componentes coaxiales.
  • Alta capacidad de carga: numerosas dentaduras en contacto y mayor área de apoyo que reducen la carga por unidad de área frente a engranajes convencionales.
  • Compacto y ligero: volumen y peso reducidos que facilitan la miniaturización de sistemas de accionamiento.
  • Transmisión eficiente y suave, bajo ruido y larga vida útil.


Métodos de instalación (resumen)
Aplicar grasa especificada al generador de onda, cavidad interior del reductor y hueco de la brida. Montar motor y brida (añadir junta si procede). Fijar el generador de onda al eje del motor con tornillos y arandelas respetando la orientación. Insertar el generador de onda lentamente en el reductor y después fijar la brida del reductor al motor. Utilizar tornillos de alta resistencia con adhesivo para roscas y seguir el par de apriete recomendado. Poner en marcha el motor a baja velocidad (p. ej. 100 rpm) tras la inserción antes del apriete final. Mecanizar la brida según tolerancias y rellenar la cavidad con la grasa recomendada.

Formato de ejemplo del código
Ejemplo: NCGD-17-00-U-I (serie - código especificación - código relación - tipo generador - código estructura).

Especificaciones técnicas (resumen)
  • Marca: DESBOER
  • Serie / modelo: NCGD-U-I
  • Tamaños disponibles: 14, 17, 20, 25, 32, 40
  • Relaciones: 50, 80, 100, 120, 160 (typ. 50–160)
  • Par nominal: 3,7–206 Nm (según modelo)
  • Juego: ≤20 arcsec (typ.)
  • Velocidad máxima de entrada: depende del modelo (ej. hasta 8500 rpm en modelos pequeños)
  • Velocidad media admisible: comúnmente 3500 rpm
  • Opciones flexspline: forma L (top-hat), C (cup); longitudes S (estándar), D (corto)
  • Opciones: alta-torque (G), estructura tres-ondas (T), generador C o U, códigos de proyecto personalizados (ej. E001)

Catálogos

Más información en la página web de DESBOER

Otros productos de DESBOER

Strain Wave Gear
