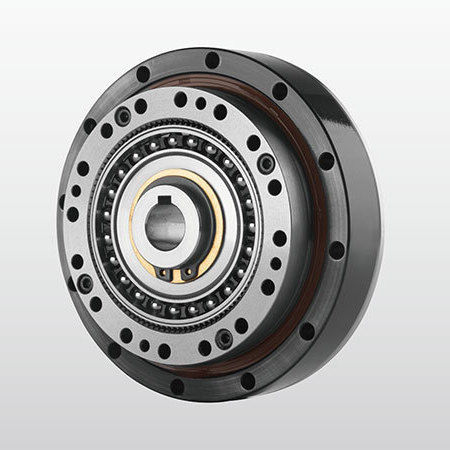

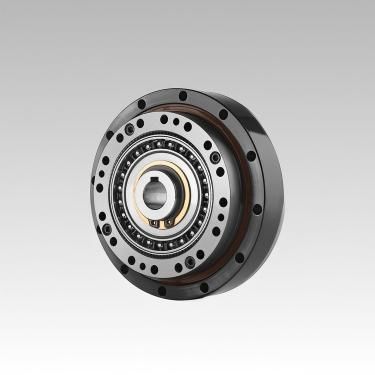

Reductor armónico NLGS-U-II

coaxial1 - 5 Nm20 - 50 Nm

Nombre del producto
Serie DESBOERN NLGS-U-II Reductor de onda flexible

Descripción general
Modelos: 11, 14, 17, 20, 25, 32, 40. Relaciones de reducción: 30–160 (configurables). Juego (backlash): ≤20 arcsec. Par de salida nominal: 2,2–382 Nm según el modelo. Velocidad máxima de entrada admisible: dependiente del modelo (aprox. 8500 rpm en los tamaños pequeños hasta 4000 rpm en los grandes). Vida útil típica hasta 15 000 h para muchas configuraciones.

Explicación del código de pedido

• ① Nombre del modelo
• ② Código de especificación (tamaño/variante)
• ③ Relación de reducción
• ④ Código de estructura
• ⑤ Tipo de generador de ondas (C = componente, U = combinado)
• ⑥ Especificación personalizada (p. ej. E001 = proyecto a medida)

Elementos del código (ejemplos)
Código de fábrica/producción: N. Forma del flexspline: L = top-hat, C = cup. Longitud del flexspline: S = estándar, D = corta. Opción alta torsión: G = diseño de alta torsión. Estructura especial: T = generador de tres ondas. Generador de ondas: C = tipo componente, U = tipo combinado.

Características clave

• Alta precisión: múltiples dientes en engranaje simultáneamente en dos posiciones simétricas de 180° para minimizar el error de paso y el error acumulado.
• Alto ratio de reducción en una sola etapa: diseño compacto que permite grandes relaciones (típ. 30–160; algunas configuraciones hasta 500).
• Alta capacidad de carga: muchas piezas en malla y contacto superficial reducen la carga por unidad de área e incrementan la capacidad de soporte.
• Compacto y ligero: volumen y peso reducidos para facilitar diseños miniaturizados y ligeros.
• Eficiencia de transmisión elevada, funcionamiento suave, bajo ruido y larga vida útil.

Especificaciones técnicas y datos de modelos (muestras)
Encabezados típicos: Modelo | Relación | Par nominal (Nm) | Par máximo arranque/parada (Nm) | Par medio admisible (Nm) | Par momentáneo máximo (Nm) | Velocidad de entrada máx. (rpm) | Velocidad media admisible (rpm) | Par de arranque (cNm) | Juego (arcsec) | Vida útil (h) | Peso (kg).

Ejemplos seleccionados
NLGS-11: relaciones 50/100 — Par nominal 3,5–5 Nm; Velocidad entrada máx. 8500 rpm; Juego ±20 arcsec; Vida útil ≈10 000–15 000 h; Peso ≈0,25 kg.
NLGS-17: relaciones 50–120 — Par nominal 21–31 Nm; Velocidad entrada máx. 7300 rpm; Juego ±20 arcsec; Vida útil hasta 15 000 h; Peso ≈0,54 kg.
NLGS-25: relaciones 50–160 — Par nominal 51–87 Nm; Velocidad entrada máx. 5600 rpm; Juego ±20 arcsec; Vida útil hasta 15 000 h; Peso ≈1,22 kg.
NLGS-32: relaciones 50–160 — Par nominal 99–178 Nm; Velocidad entrada máx. 4800 rpm; Juego ±20 arcsec; Vida útil hasta 15 000 h; Peso ≈2,54 kg.
NLGS-40: relaciones 50–160 — Par nominal 178–382 Nm; Velocidad entrada máx. 4000 rpm; Juego ±20 arcsec; Vida útil hasta 15 000 h; Peso ≈4,4 kg.

Métodos de instalación

• Método 1: Fijar el reductor a la brida de salida y la brida de entrada al spline circular. Rellenar el generador de ondas, la cavidad del reductor y la cavidad de la brida del motor con la grasa especificada. Fijar el generador de ondas al extremo del eje del motor con tornillos y arandelas (respetar orientación). Hacer girar lentamente el generador al insertarlo, luego conectar el reductor a la brida del motor. Usar tornillos de alta resistencia (12.9) con adhesivo para roscas y respetar los pares de apriete recomendados.
• Método 2: Conectar reductor y motor por brida. Rellenar las cavidades con grasa, montar el generador en el eje del motor (orientación a respetar) y fijar. Tras rellenar la cavidad de la brida de salida con grasa, conectar al spline circular del reductor. Seguir las mismas notas de precisión y fijación que en el Método 1.

Notas
Tamaños estándar: 11, 14, 17, 20, 25, 32, 40. Relaciones comunes: 30, 50, 80, 100, 120, 160; otras relaciones según configuración. Indicar forma y longitud del flexspline, tipo de generador y opciones de alta torsión o estructura especial al realizar el pedido.

Características técnicas

• Serie: NLGS-U-II
• Modelos: 11, 14, 17, 20, 25, 32, 40
• Relaciones de reducción: 30–160 (configurables)
• Juego: ≤20 arcsec (típ. ±20 arcsec)
• Par de salida nominal: 2,2–382 Nm
• Velocidad de entrada máx. admisible: según modelo (≈8500–4000 rpm)
• Velocidad de entrada media admisible: típ. 3500 rpm (3000 rpm para los modelos más grandes)
• Vida útil: hasta ≈15 000 h
• Tipos de generador: C (componente), U (combinado)
• Formas de flexspline: L (top-hat), C (cup); longitudes: S (estándar), D (corta)
• Opción alta torsión: G; Estructura especial tres-ondas: T
