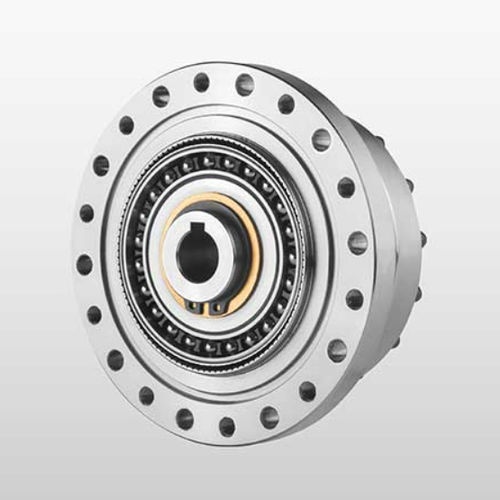

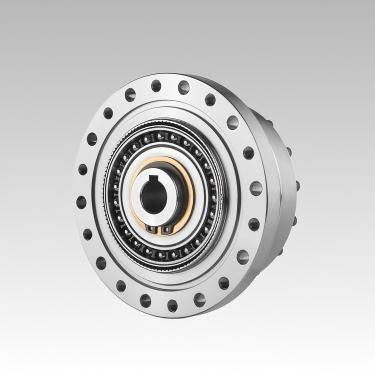

Servorreductor armónico NCGS-U-II

coaxialconcéntrica5 - 10 Nm

Descripción general del producto Reductor de ondas de tracción DESBOER serie NCGS-U-II Datos básicos Modelo: 14/17/20/25/32/40 Relación: 50 - 160 Juego: ≤20 arcsec Par nominal de salida: 7 - 382 Nm Instrucciones de pedido ① Nombre del modelo ② Código de especificación ③ Relación de reducción (ejemplos: 30, 50, 80, 100, 120, 160) ④ Código de estructura ⑤ Tipo de generador (C = tipo de componente, U = tipo combinado) ⑥ Especificación personalizada (E001 = código de proyecto para reductores de ondas extensométricas personalizados) Características principales

• Alta precisión: múltiples dientes engranan simultáneamente en dos posiciones simétricas de 180°, reduciendo el impacto del error de paso y permitiendo una precisión de posición y rotación muy alta.
• Gran relación de transmisión: la transmisión por ondas de deformación de una sola etapa puede alcanzar relaciones típicamente en el rango i = 30 - 500 con una estructura simple; tres partes básicas en el mismo eje permiten relaciones de alta velocidad.
• Alta capacidad de carga: el contacto de la superficie del diente y los múltiples dientes engranados simultáneamente dan como resultado una carga de área unitaria más baja y una mayor capacidad de carga que otras formas de transmisión.
• Tamaño reducido y peso ligero: en comparación con los dispositivos de engranaje ordinarios, el volumen y el peso se pueden reducir en gran medida para la miniaturización.
• Alta eficiencia de transmisión y larga vida útil.
• Transmisión suave con bajo nivel de ruido y sin impacto.

Transmisión de onda de deformación de una sola etapa Notas sobre códigos de producto y opciones (1) Lugar de producción: 'N' es el código de fábrica. Forma Flexspline: L = tipo sombrero de copa, C = tipo copa. Longitud Flexspline: S = tipo estándar, D = tipo tubo corto. Diseño de alto par: G = diseño de alto par, blanco = tipo estándar. Estructura especial: T = reductor con estructura de generador de tres ondas. (2) Códigos de especificación de las cajas de engranajes de ondas de tensión: como 14, 17, 20, 25, 32, 40, etc. (3) Coeficientes de reducción: 30, 50, 80, 100, 120, 160, etc. (4) Código de estructura explicado anteriormente. (5) Tipo de generador de ondas: C para tipo componente, U para tipo combinado. (6) E001 es el código de proyecto para reductores de ondas de deformación personalizados. Especificaciones técnicas de la caja de engranajes NCGS-14-00-U-II Cabecera: Relación de transmisión | Velocidad nominal a 2000 r/min de entrada (Nm) | Máx. Par admisible durante el arranque/parada (Nm) | Par medio de carga admisible máx. (Nm) Par de carga medio admisible (Nm) | Par momentáneo admisible máx. (Nm) Par momentáneo admisible (Nm) | Máx. Velocidad de entrada admisible (rpm) | Velocidad de entrada media admisible (rpm) | Par de arranque (cNm) | Holgura (arcsec) | Vida útil (horas) | Peso (Kg) 50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.52 80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52 100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52 NCGS-17-00-U-II 50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.68 80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.68 100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.68 120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.68 NCGS-20-00-U-II 50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.98 80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.98 100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.98 120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.98 160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.98 NCGS-25-00-U-II 50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.5 80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.5 100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.5 120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.5 160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.5 NCGS-32-00-U-II 50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.2 80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.2 100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.2 120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.2 160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.2 NCGS-40-00-U-II 50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 5.0 80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 5.0 100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 5.0 120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 5.0 160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 5.0 Métodos de instalación Aplique grasa al generador de ondas, a la cavidad interior de la caja de engranajes y a la cavidad de la brida de conexión. Fije el motor y la brida; añada un anillo de sellado si es necesario. Fijar firmemente el generador de olas al extremo del eje del motor (observar la orientación del generador de olas), fijándolo con tornillos y arandelas planas. Gire lentamente el generador de ondas e introdúzcalo en la caja de engranajes; a continuación, conecte la caja de engranajes a la brida del motor. Recomendaciones: fabricar la brida de acuerdo con los requisitos de precisión de la instalación; utilizar tornillos de alta resistencia (por ejemplo, grado 12.9) con adhesivo de bloqueo de roscas; después de instalar el generador de olas, hacer funcionar el motor a baja velocidad (100 r/min) durante un tiempo antes de apretar los tornillos; diseñar las dimensiones de la cavidad de la brida de acuerdo con las especificaciones y rellenar con la grasa especificada; consultar la tabla de pares de apriete de los tornillos para conocer los pares de apriete. Características / especificaciones técnicas

• Familia de productos: NCGS-U-II (Serie NCGS)
• Modelos disponibles: 14, 17, 20, 25, 32, 40
• Relaciones de reducción disponibles: 30, 50, 80, 100, 120, 160 (dependiendo del modelo)
• Flexión: normalmente ±20 arcosegundos o mejor
• Gama de par de salida nominal en toda la serie: 7 Nm hasta 382 Nm (depende del modelo)
• Velocidad de entrada máxima admisible: depende del modelo (rangos indicados en las tablas, por ejemplo, hasta 8500 rpm para los modelos más pequeños)
• Velocidad de entrada media admisible generalmente hasta 3500 rpm (varía según el modelo)
• Valores de par de arranque proporcionados por modelo/relación
• Cifras de vida útil proporcionadas por modelo/relación (por ejemplo.p. ej. 10000-15000 horas típicas)
• Los pesos varían según el modelo (ejemplos: 0,52 kg para NCGS-14, hasta ~5 kg para NCGS-40)
• Opciones de flexspline: formas L (sombrero de copa) o C (copa), longitudes S (estándar) o D (corta)
• Opción de par elevado: sufijo G; estructura especial de generador de tres ondas: sufijo T
• Tipo de generador de ondas: C = tipo componente, U = tipo combinado
• Código de proyecto personalizado: E001
