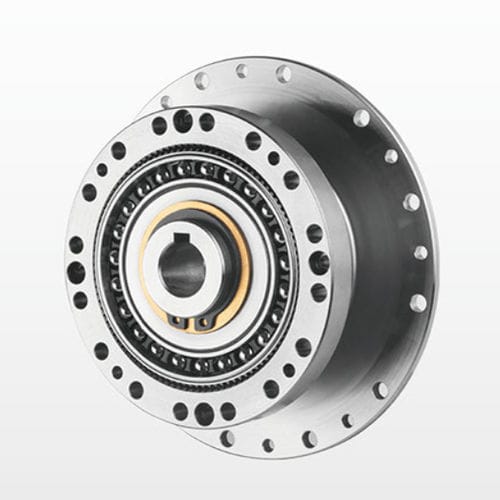

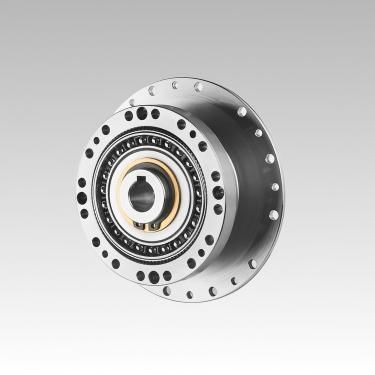

Reductor armónico NLGS-C-Ⅱ Series

armónicocoaxialcon eje macizo

Descripción del producto
La serie NLGS-C-Ⅱ de DESBOERN son reductores de onda elástica (strain wave) monobloque y compactos, diseñados para aplicaciones industriales que requieren precisión de posicionamiento, relaciones de reducción elevadas y tamaño reducido. Modelos: 14, 17, 20, 25, 32, 40. Relaciones típicas: 30, 50, 80, 100, 120, 160. Par nominal aproximado en la serie: 7 Nm a 382 Nm; juego típico ≤20 arcsec.

Instrucciones de pedido (código de identificación / especificación)
Estructura del código: ① Código de fábrica | ② Código de modelo (14,17,20,25,32,40) | ③ Relación de reducción (ej. 30,50,80,100,120,160) | ④ Código de estructura | ⑤ Tipo de generador de onda (C = componente, U = combinado) | ⑥ Código de proyecto/personalizado (ej. E001). Forma de flexspline: L = top-hat, C = cup. Longitud: S = estándar, D = corta. Opción par alto: G. Estructura especial tres-ondas: T.

Características clave

• Alta precisión de posicionamiento: múltiples dientes en contacto en dos posiciones simétricas a 180° reducen errores acumulados de paso.
• Alta relación de reducción en una sola etapa: diseño compacto que permite relaciones elevadas (típ. i = 30–500 según configuración).
• Alta capacidad de carga: múltiple contacto de dentado reduce la carga por unidad de superficie y aumenta la capacidad frente a muchas transmisiones convencionales.
• Compacto y ligero: adecuado para miniaturización e instalaciones con espacio limitado.
• Eficiencia elevada, larga vida útil, funcionamiento suave y bajo ruido.

Especificaciones técnicas (resumen por modelo)
Valores típicos a continuación; la selección final depende de la relación y el código de estructura.

• NLGS-14 — Relaciones: 50 (Nominal 7,0 Nm), 80 (10 Nm), 100 (10 Nm). Velocidad máxima de entrada: 8500 rpm. Juego: ≤20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,11 kg.
• NLGS-17 — Relaciones: 50 (21 Nm), 80 (29 Nm), 100 (31 Nm), 120 (31 Nm). Velocidad máxima de entrada: 7300 rpm. Juego: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,18 kg.
• NLGS-20 — Relaciones: 50 (33 Nm), 80 (44 Nm), 100–160 (52 Nm). Velocidad máxima de entrada: 6500 rpm. Juego: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,31 kg.
• NLGS-25 — Relaciones: 50 (51 Nm), 80 (82 Nm), 100–160 (87 Nm). Velocidad máxima de entrada: 5600 rpm. Juego: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,48 kg.
• NLGS-32 — Relaciones: 50 (99 Nm), 80 (153 Nm), 100–160 (178 Nm). Velocidad máxima de entrada: 4800 rpm. Juego: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,97 kg.
• NLGS-40 — Relaciones: 50 (178 Nm), 80 (268 Nm), 100–160 (345–382 Nm). Velocidad máxima de entrada: 4000 rpm. Juego: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~1,87 kg.

Métodos de instalación (resumen)
Dos procedimientos recomendados: Método 1 — fijar la brida de salida, rellenar el generador de onda y las cavidades de la brida con grasa especificada, montar el generador en el eje del motor, insertar en el reductor y fijar con tornillos y arandelas; usar junta de estanqueidad si procede; girar a baja velocidad (~100 rpm) antes del apriete final. Método 2 — conectar el reductor y el motor por brida, engrasar cavidades y generador, fijar generador al eje y luego conectar la brida de salida al splín circular. Cumplir precisiones de brida y recomendaciones de par y fijador de rosca.

Especificaciones / opciones técnicas

• Serie: NLGS-C-Ⅱ (transmisiones strain wave)
• Fabricante: DESBOERN
• Tamaños disponibles: 14, 17, 20, 25, 32, 40
• Relaciones típicas: 30, 50, 80, 100, 120, 160 (según modelo)
• Rango de par nominal: ~7 Nm a 382 Nm
• Juego típico: ≤20 arcsec
• Flexspline: L (top-hat), C (cup); longitudes: S (estándar), D (corta)
• Generador de onda: C (componente) o U (combinado)
• Opciones: G = diseño de alto par, T = estructura de tres ondas, E001 = código de proyecto personalizado
