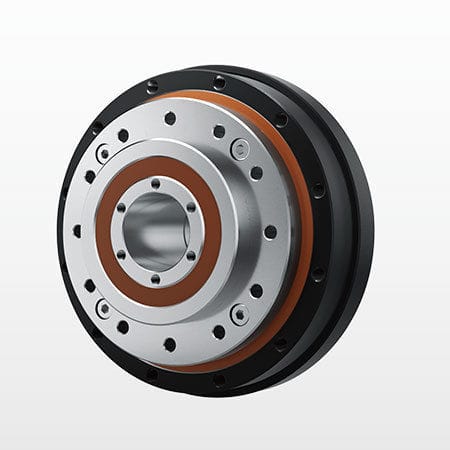

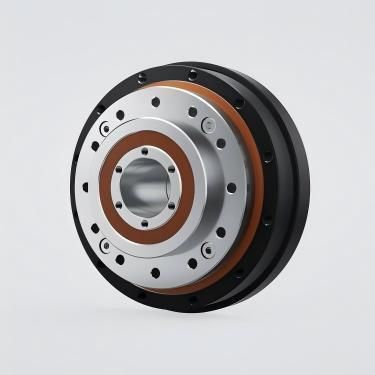

Reductor armónico NLGD-U-III

armónicocoaxial1 - 5 Nm

Nombre del producto Reductor de ondas de tracción de la serie NLGD-U-III de DESBOERN Descripción general Reductor de ondas de deformación (armónicas) serie NLGD-U-III. Modelos disponibles: 14\17\20\25\32. Relaciones de reducción disponibles: 50, 80, 100, 120, 160 (según modelo). Juego: ≤20 segundos de arco. Rango de par nominal de salida: 3.7 - 96 Nm. Instrucciones de pedido ① Nombre del modelo ② Código de especificación ③ Relación de reducción (ejemplos: 30, 50, 80, 100, 120, 160) ④ Código de estructura ⑤ Tipo de generador (C = tipo de componente, U = tipo combinado) ⑥ Especificación personalizada (E001 = código de proyecto para reductores personalizados) Explicaciones adicionales de los códigos: - Lugar de producción: 'N' es el código de fábrica - Forma Flexspline: L = tipo sombrero de copa, C = tipo copa - Longitud Flexspline: S = tipo estándar, D = tipo tubo corto - Diseño de alto par: G = diseño de alto par, blanco = tipo estándar - Estructura especial: T = caja de engranajes con estructura de generador de tres ondas Características principales

• Alta precisión: múltiples dientes engranados simultáneamente en dos posiciones simétricas de 180° para promediar los errores de paso para una precisión de posición y rotación muy alta.
• Gran relación de transmisión: la transmisión de ondas de deformación de una sola etapa puede alcanzar i = 30-500 con una estructura coaxial compacta de tres partes.
• Alta capacidad de soporte: los dientes de engrane múltiple y el contacto superficial reducen la carga de área unitaria, lo que proporciona una mayor capacidad de soporte que muchas otras formas de transmisión.
• Tamaño reducido y peso ligero: permite la miniaturización y la reducción de peso en comparación con los dispositivos de engranajes ordinarios.
• Alta eficiencia de transmisión, larga vida útil, transmisión suave, bajo nivel de ruido y bajo impacto.

Especificaciones técnicas de la caja de engranajes (tablas de modelos seleccionados) NLGD-14 (Caja de engranajes de ondas de tensión): - Gear Ratio 50 - Par nominal (Nm): 3.7; Par máximo admisible durante el arranque/parada (Nm): 12; Par medio de carga máx. admisible (Nm): 4.8; Par momentáneo máx. admisible (Nm): 23; Velocidad de entrada máx. admisible (rpm): 8500; Velocidad de entrada media admisible (rpm): 3500; Par de arranque (cNm): 11; Juego (arcsec): 20; Vida útil (horas): 9000; Peso (Kg): 0.49 - Relación de transmisión 80 - Par nominal (Nm): 5.4; Arranque/parada máx. (Nm): 16; Carga media máx. (Nm): 7.7; Momento máx. (Nm): 35; Par de arranque (cNm): 9.0; Juego: 20; Vida útil: 10000; Peso: 0.49 - Relación de transmisión 100 - Par nominal (Nm): 5.4; Par de arranque/parada máx. (Nm): 19; Carga media máx. (Nm): 7.7; Momento máx. (Nm): 35; Par de arranque (cNm): 8.7; Juego: 20; Vida útil: 10000; Peso: 0.49 NLGD-17 (Caja de engranajes de ondas de deformación): - Gear Ratio 50 - Par nominal (Nm): 11; Arranque/parada máx. (Nm): 23; Carga media máx. (Nm): 18; Momento máx. (Nm): 48; Velocidad de entrada máx. admisible (rpm): 7300; Velocidad de entrada media admisible (rpm): 3500; Par de arranque (cNm): 39; Juego (arcsec): 20; Vida útil: 9000; Peso (Kg): 0.66 - Relación de transmisión 80 - Par nominal (Nm): 15; Arranque/parada máx. (Nm): 29; Carga media máx. (Nm): 19; Momento máx. (Nm): 61; Par de arranque (cNm): 34; Juego: 20; Vida útil: 10000; Peso: 0,66 - Relación de transmisión 100 - Par nominal (Nm): 16; Par de arranque/parada máx. (Nm): 37; Carga media máx. (Nm): 27; Momento máx. (Nm): 71; Par de arranque (cNm): 37; Juego: 20; Vida útil: 10000; Peso: 0,66 - Relación de transmisión 120 - Par nominal (Nm): 16; Par de arranque/parada máx. (Nm): 37; Carga media máx. (Nm): 27; Momento máx. (Nm): 71; Par de arranque (cNm): 34; Juego: 20; Vida útil: 10000; Peso: 0,66 NLGD-20 (Caja de cambios de ondas de deformación): - Gear Ratio 50 - Par nominal (Nm): 17; Arranque/parada máx. (Nm): 39; Carga media máx. (Nm): 24; Momento máx. (Nm): 69; Velocidad de entrada máx. admisible (rpm): 6500; Velocidad de entrada media admisible (rpm): 3500; Par de arranque (cNm): 53; Juego (arcsec): 20; Vida útil: 9000; Peso (Kg): 0.84 - Relación de transmisión 80 - Par nominal (Nm): 24; Arranque/parada máx. (Nm): 51; Carga media máx. (Nm): 33; Momento máx. (Nm): 89; Par de arranque (cNm): 44; Juego: 20; Vida útil: 10000; Peso: 0,84 - Relación de transmisión 100 - Par nominal (Nm): 28; Par de arranque/parada máx. (Nm): 57; Carga media máx. (Nm): 34; Momento máx. (Nm): 95; Par de arranque (cNm): 49; Juego: 20; Vida útil: 10000; Peso: 0,84 - Relación de transmisión 120 - Par nominal (Nm): 28; Par de arranque/parada máx. (Nm): 60; Carga media máx. (Nm): 34; Momento máx. (Nm): 95; Par de arranque (cNm): 49; Juego: 20; Vida útil: 10000; Peso: 0,84 - Relación de transmisión 160 - Par nominal (Nm): 28; Par de arranque/parada máx. (Nm): 64; Carga media máx. (Nm): 34; Momento máx. (Nm): 95; Par de arranque (cNm): 48; Juego: 20; Vida útil: 10000; Peso: 0.84 NLGD-25 (Caja de engranajes de ondas de deformación): - Gear Ratio 50 - Par nominal (Nm): 27; Arranque/parada máx. (Nm): 69; Carga media máx. (Nm): 38; Momento máx. (Nm): 127; Velocidad de entrada máx. admisible (rpm): 5600; Velocidad de entrada media admisible (rpm): 3500; Par de arranque (cNm): 79; Juego (arcsec): 20; Vida útil: 9000; Peso (Kg): 1.4 - Relación de transmisión 80 - Par nominal (Nm): 44; Arranque/parada máx. (Nm): 96; Carga media máx. (Nm): 60; Momento máx. (Nm): 179; Par de arranque (cNm): 66; Juego: 20; Vida útil: 10000; Peso: 1,4 - Relación de transmisión 100 - Par nominal (Nm): 47; Par de arranque/parada máx. (Nm): 110; Carga media máx. (Nm): 75; Momento máx. (Nm): 184; Par de arranque (cNm): 73; Juego: 20; Vida útil: 10000; Peso: 1,4 - Relación de transmisión 120 - Par nominal (Nm): 47; Par de arranque/parada máx. (Nm): 117; Carga media máx. (Nm): 75; Momento máx. (Nm): 204; Par de arranque (cNm): 73; Juego: 20; Vida útil: 10000; Peso: 1,4 - Relación de transmisión 160 - Par nominal (Nm): 47; Arranque/parada máx. (Nm): 123; Carga media máx. (Nm): 75; Momento máx. (Nm): 204; Par de arranque (cNm): 72; Juego: 20; Vida útil: 10000; Peso: 1.4 NLGD-32 (Caja de engranajes de ondas de deformación): - Gear Ratio 50 - Par nominal (Nm): 53; Arranque/parada máx. (Nm): 151; Carga media máx. (Nm): 75; Momento máx. (Nm): 268; Velocidad de entrada máx. admisible (rpm): 4800; Velocidad de entrada media admisible (rpm): 3500; Par de arranque (cNm): 114; Juego (arcsec): 20; Vida útil: 9000; Peso (Kg): 2.7 - Relación de transmisión 80 - Par nominal (Nm): 83; Arranque/parada máx. (Nm): 213; Carga media máx. (Nm): 117; Momento máx. (Nm): 398; Par de arranque (cNm): 108; Juego: 20; Vida útil: 10000; Peso: 2,7 - Relación de transmisión 100 - Par nominal (Nm): 96; Arranque/parada máx. (Nm): 233; Carga media máx. (Nm): 151; Momento máx. (Nm): 420; Par de arranque (cNm): 101; Juego: 20; Vida útil: 10000; Peso: 2,7 - Relación de transmisión 120 - Par nominal (Nm): 96; Arranque/parada máx. (Nm): 247; Carga media máx. (Nm): 151; Momento máx. (Nm): 445; Par de arranque (cNm): 99; Juego: 20; Vida útil: 10000; Peso: 2,7 - Relación de transmisión 160 - Par nominal (Nm): 96; Máx. arranque/parada (Nm): 261; Carga media máx. (Nm): 151; Momento máx. (Nm): 445; Par de arranque (cNm): 97; Juego: 20; Vida útil: 10000; Peso: 2,7 Características / Especificaciones técnicas

• Serie: Serie NLGD-U-III
• Modelos: 14, 17, 20, 25, 32 (otros disponibles)
• Relaciones de reducción: 50, 80, 100, 120, 160 (varía según el modelo)
• Flexión: ≤20 arcosegundos (típica)
• Gama de par de salida nominal: ~3,7 a 96 Nm (según modelo y relación)
• Velocidades de entrada máximas permitidas: según modelo (aprox. 4800-8500 rpm)
• Velocidad media de entrada permitida: normalmente 3500 rpm
• Par de arranque indicado en cNm por modelo/relación en las tablas anteriores
• Vida útil: normalmente 9000-10000 horas (depende del modelo/relación)
• Peso: depende del modelo (ejemplos: 0,49 kg para NLGD-14 hasta ~2,7 kg para NLGD-32)
