Reductor armónico NLGS-C-Ⅰ
coaxialcon eje macizo1 - 5 Nm

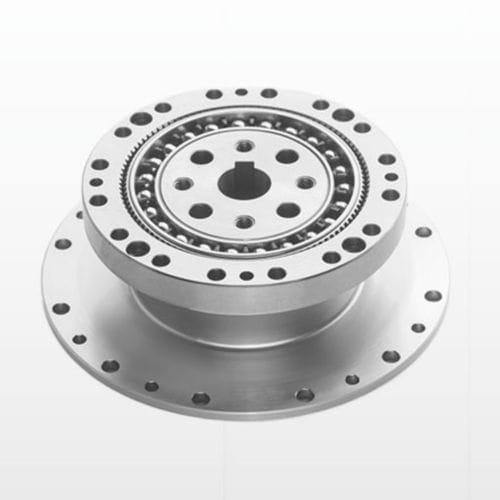

Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm

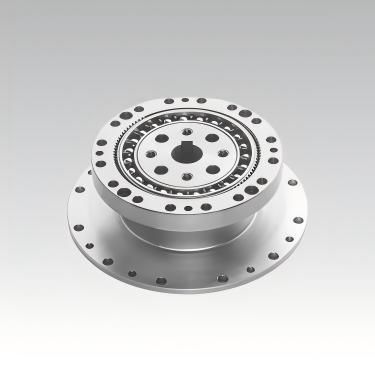

Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 2
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 3
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 4
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 5
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 6
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 7
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 8
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 9
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 10
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 11
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 12
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 13
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 14
Reductor armónico - NLGS-C-Ⅰ - DESBOER - coaxial / con eje macizo / 1 - 5 Nm - imagen - 15
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DESBOER

Características

Tipo
armónico
Orientación de los ejes
coaxial
Tipo de eje
con eje macizo
Par
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 500 - 1000 Nm, 20 - 50 Nm, 10 - 20 Nm, 1 - 5 Nm
Montaje
de montaje en brida
Estructura
compacto
Número de etapas
monoetapa
Rendimiento
de alta precisión, silencioso, de alto rendimiento, altas cargas
Aplicaciones
para textiles, para la robótica, para productos farmacéuticos, para máquina de embalaje, para máquina de soldadura, para máquina de impresión, para máquina herramienta, para equipamiento médico, para automóvil
Velocidad de rotación

Mín.: 3.000 rpm
(18.849,5559 rad.min-1)

Máx.: 8.500 rpm
(53.407,0751 rad.min-1)

Juego

0,01 °

Relación de reducción

Mín.: 30 unit

Máx.: 160 unit

Peso

Mín.: 0,09 kg
(0,2 lb)

Máx.: 1,9 kg
(4,19 lb)

Descripción

Producto
DESBOER serie NLGS-C-Ⅰ Reductor de onda elástica (Strain Wave)

Resumen
  • Tamaños: 11, 14, 17, 20, 25, 32, 40
  • Relaciones de reducción disponibles: 30, 50, 80, 100, 120, 160 (otras bajo pedido)
  • Juego (backlash): ≤20 arcsec (típicamente ±20 arcsec)
  • Rango de par de salida nominal: 2,2 Nm hasta 382 Nm
  • Velocidad máxima de entrada y velocidad media admisible: depende del modelo (ej.: NLGS-14 hasta 8500 rpm / media 3500 rpm; NLGS-40 hasta 4000 rpm / media 3000 rpm)


Instrucciones de pedido
  • ① Nombre de modelo — identificador de serie (p.ej., NLGS, NCGS, NCGD, NLGD, NLGST)
  • ② Código de tamaño — 11, 14, 17, 20, 25, 32, 40
  • ③ Relación de reducción — p.ej., 30, 50, 80, 100, 120, 160
  • ④ Código de estructura — indica variante estructural según codificación del fabricante
  • ⑤ Tipo de generador de onda — C = tipo componente; U = tipo combinado
  • ⑥ Especificación personalizada — códigos de proyecto/pedidos especiales (ej.: E001)


Características clave
  • Alta precisión de posición y giro por el acoplamiento de múltiples dientes en posiciones simétricas que reduce el impacto del error de paso.
  • Altas relaciones de transmisión en una sola etapa (típicamente i = 30–500) con una estructura simple de tres piezas coaxiales.
  • Gran capacidad de carga por el contacto de superficie dentada y el número de dientes en engranaje simultáneo.
  • Dimensiones compactas y menor peso respecto a engranajes convencionales para el mismo par.
  • Transmisión eficiente, larga vida útil y funcionamiento suave con bajo ruido y mínimos impactos.


Aspectos técnicos seleccionados
  • NLGS-14, relación 30 — Par nominal 2,2 Nm; arranque/parada 4,5 Nm; carga media 3,4 Nm; entrada máx. 8500 rpm; juego ±20 arcsec; vida ≈10 000–15 000 h; peso ≈0,09 kg.
  • NLGS-17, relación 100 — Par nominal ≈31 Nm; arranque/parada ≈70 Nm; carga media ≈51 Nm; entrada máx. ≈7300 rpm; juego ±20 arcsec; vida ≈15 000 h; peso ≈0,19 kg.
  • NLGS-25, relación 100 — Par nominal ≈87 Nm; arranque/parada ≈204 Nm; carga media ≈140 Nm; entrada máx. ≈5600 rpm; vida ≈15 000 h; peso ≈0,41 kg.
  • NLGS-32, relación 100 — Par nominal ≈178 Nm; arranque/parada ≈433 Nm; carga media ≈281 Nm; entrada máx. ≈4800 rpm; vida ≈15 000 h; peso ≈1,00 kg.
  • NLGS-40, relación 120 — Par nominal ≈382 Nm; arranque/parada ≈802 Nm; carga media ≈586 Nm; entrada máx. ≈4000 rpm; vida ≈15 000 h; peso ≈1,9 kg.


Métodos de instalación (resumen)
  • Método 1: Fijar el reductor a la brida de salida y alinear la brida de entrada con la ranura circular; llenar el generador de onda, la cavidad del reductor y la cavidad de la brida del motor con la grasa especificada; montar motor y brida; fijar el generador de onda al eje del motor con tornillos y arandelas; insertar girando lentamente el generador de onda en el reductor; usar tornillos de alta resistencia recomendados (clase 12.9) con adhesivo para roscas; hacer girar el motor a baja velocidad (~100 rpm) antes del apriete final; respetar precisión de brida y dimensiones de cavidad según documentación.
  • Método 2: Conectar reductor y motor mediante brida; llenar las cavidades con grasa y lubricar el generador de onda; fijar el generador al eje del motor; llenar la cavidad de la brida de salida y conectar a la ranura circular; seguir las mismas recomendaciones de par y fijación que en el Método 1.


Notas
  • Código de ubicación de producción: N = código de fábrica.
  • Formas de flexspline: L = tipo top‑hat, C = tipo cup.
  • Longitud de flexspline: S = estándar, D = tubo corto.
  • El sufijo G indica diseño de alto par; T indica estructura especial con tres generadores de onda.


Características / especificaciones técnicas
  • Serie: NLGS‑C‑Ⅰ (variantes relacionadas: NCGS, NCGD, NLGD, NLGST)
  • Tamaños: 11, 14, 17, 20, 25, 32, 40
  • Relaciones de reducción: comúnmente 30, 50, 80, 100, 120, 160 (otras bajo pedido)
  • Juego: ≤20 arcsec (típico ±20 arcsec)
  • Par de salida nominal: desde 2,2 Nm hasta 382 Nm según modelo/relación
  • Velocidades de entrada máximas y medias admisibles: dependen del modelo (consultar tablas técnicas)
  • Par de arranque, vida útil y peso especificados por modelo/relación en las tablas; consulte la hoja de datos para tablas completas y códigos de pedido.

Catálogos

Más información en la página web de DESBOER

Otros productos de DESBOER

Strain Wave Gear
