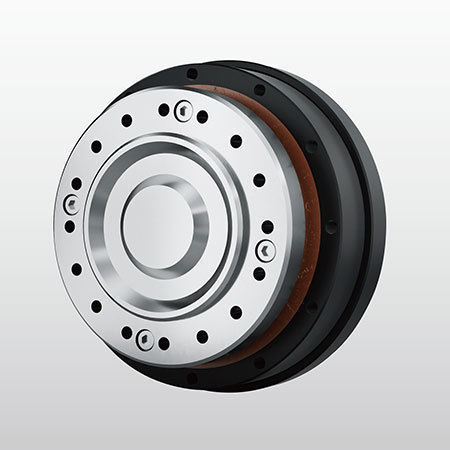

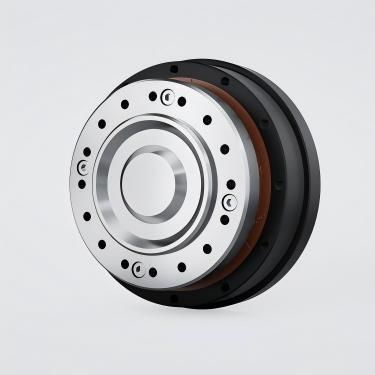

Reductor armónico NLGS-U-IV

coaxial5 - 10 Nm10 - 20 Nm

Descripción del producto
Reductor de onda elástica DESBOERN serie NLGS-U-IV
Modelos: 14/17/20/25/32/40
Rango de relaciones de reducción: 50 - 160
Juego (backlash): ≤20 arcsec
Rango de par de salida nominal: 7 - 382 Nm

Instrucciones de pedido
① Nombre del modelo
② Código de especificación
③ Relación de reducción (ej.: 30, 50, 80, 100, 120, 160)
④ Código de estructura
⑤ Tipo de generador (C = tipo componente, U = tipo combinado)
⑥ Especificación personalizada (E001 = código de proyecto para reductores personalizados)

Notas adicionales de pedido:
Ubicación de producción: 'N' = código de fábrica
Forma del flexspline: L = top hat, C = cup
Longitud del flexspline: S = estándar, D = tubo corto
Diseño de alto par: 'G' indica diseño de alto par; vacío = tipo estándar
Estructura especial: 'T' indica reductor con estructura de generador de tres ondas

Características clave

• Alta precisión de posicionamiento y giro: múltiples dientes engranan en dos posiciones simétricas de 180°, reduciendo el efecto del error de paso.
• Amplia relación de reducción en una sola etapa: transmisión strain wave de un solo paso puede alcanzar i = 30–500 con estructura compacta.
• Alta capacidad de carga: numerosos dientes en engranaje y contacto superficial reducen la carga por unidad de área.
• Tamaño compacto y peso reducido, apto para miniaturización y diseños ligeros.
• Alta eficiencia de transmisión y larga vida útil en aplicaciones industriales.
• Funcionamiento suave, bajo ruido y sin impactos.

Especificaciones técnicas del reductor (resumen por modelo)
NLGS-14 (variantes chavetero/generador plano) — Relación 50: Par nominal 7,0 Nm; Máx arranque/parada 23 Nm; Carga media admisible 9 Nm; Par momentáneo máx 46 Nm; Velocidad entrada máx 8500 rpm; Velocidad media admisible 3500 rpm; Par de arranque 5,7 Nm; Juego ≤20 arcsec; Vida útil ≈10000 h; Peso 0,66 kg. Relación 80: Par nominal 10 Nm; momentáneo máx 61 Nm; arranque 4,4 Nm; vida ≈15000 h. Relación 100: Par nominal 10 Nm; momentáneo máx 70 Nm; arranque 3,7 Nm; vida ≈15000 h.

NLGS-17 — Relación 50: Par nominal 21 Nm; Máx arranque/parada 44 Nm; Carga media 34 Nm; Momentáneo 91 Nm; Velocidad entrada máx 7300 rpm; Velocidad media admisible 3500 rpm; Arranque 9,7 Nm; Juego ±20 arcsec; Vida ≈10000 h; Peso 0,94 kg. Relaciones superiores (80/100/120): pares nominales y momentáneos mayores (ver ficha técnica).

NLGS-20 — Relación 50: Par nominal 33 Nm; Máx arranque/parada 73 Nm; Carga media 44 Nm; Momentáneo 127 Nm; Velocidad entrada máx 6500 rpm; Velocidad media admisible 3500 rpm; Arranque 14 Nm; Juego ±20 arcsec; Vida ≈10000 h; Peso 1,38 kg. Relaciones superiores: valores de par más altos (ver ficha técnica).

NLGS-25 — Relación 50: Par nominal 51 Nm; Máx arranque/parada 127 Nm; Carga media 72 Nm; Momentáneo 242 Nm; Velocidad entrada máx 5600 rpm; Velocidad media admisible 3500 rpm; Arranque 22 Nm; Juego ±20 arcsec; Vida ≈10000 h; Peso 2,1 kg. Relaciones superiores: pares momentáneos hasta ~395–408 Nm; vida útil hasta ~15000 h.

NLGS-32 — Relación 50: Par nominal 99 Nm; Máx arranque/parada 281 Nm; Carga media 140 Nm; Momentáneo 497 Nm; Velocidad entrada máx 4800 rpm; Velocidad media admisible 3500 rpm; Arranque 41 Nm; Juego ±20 arcsec; Vida ≈10000 h; Peso 4,4 kg. Relaciones superiores: pares nominales 153–178 Nm y momentáneos hasta ~892–897 Nm.

NLGS-40 — Relación 50: Par nominal 178 Nm; Máx arranque/parada 523 Nm; Carga media 255 Nm; Momentáneo 892 Nm; Velocidad entrada máx 4000 rpm; Velocidad media admisible 3000 rpm; Arranque 72 Nm; Juego ±20 arcsec; Vida ≈10000 h; Peso 7,3 kg. Relaciones superiores (80/100/120/160): pares nominales 268–382 Nm y momentáneos hasta ~1530 Nm; vida útil hasta ~15000 h.

Métodos de instalación
Método 1:
(1) Fijar el reductor a la brida de salida y fijar la brida de entrada a la cremallera circular.
(2) Rellenar el generador de onda, la cavidad del reductor y la cavidad de la brida del motor con la grasa especificada.
(3) Fijar el motor y la brida, añadir una junta si es necesario.
(4) Asegurar el generador de onda al extremo del eje del motor con tornillos y arandelas planas (respetar orientación).
(5) Girar lentamente el generador de onda e insertarlo en el reductor, luego conectar el reductor a la brida del motor. Recomendaciones: mecanizar la brida con la precisión de instalación, usar tornillos de alta resistencia 12.9 con fijador de rosca, hacer funcionar el motor a baja velocidad (~100 rpm) antes del apriete final; consultar la tabla de pares de apriete en la ficha técnica.

Método 2:
(1) Conectar reductor y motor mediante la brida.
(2) Rellenar cavidades del reductor y de la brida con grasa.
(3) Aplicar grasa al generador de onda, fijarlo al extremo del eje del motor con tornillos y arandelas (respetar orientación).
(4) Rellenar la cavidad de la brida de salida con grasa y conectarla a la cremallera circular del reductor. Mismas recomendaciones de precisión, tornillería y pruebas que en el Método 1.

Características / especificaciones técnicas

• Serie: NLGS-U-IV
• Tamaños disponibles: 14, 17, 20, 25, 32, 40
• Relaciones de reducción típicas: 50, 80, 100, 120, 160 (otras según código)
• Juego: ≤20 arcsec (típico, ±20 arcsec para algunos modelos)
• Par de salida nominal: ~7 Nm (NLGS-14) hasta ~382 Nm (NLGS-40) según modelo/relación
• Par momentáneo máximo: hasta ~1530 Nm para los mayores modelos/relaciones
• Velocidad de entrada máxima: varía por modelo (NLGS-14 ~8500 rpm → NLGS-40 ~4000 rpm)
• Velocidad de entrada media admisible: típ. 3000–3500 rpm
• Par de arranque: varía por modelo/relación (ejemplos en tablas)
• Vida útil: hasta ~15000 h para muchas configuraciones
• Peso: ~0,66 kg (NLGS-14) hasta ~7,3 kg (NLGS-40)
• Forma del flexspline: L = top hat, C = cup; longitudes: S (estándar), D (corta)
• Tipos de generador de onda: C = componente, U = combinado
• Código de personalización: E001 para reductores strain wave personalizados
